IEEE-1394 カードの取り付け
HP xw8000/xw9000 シリーズのワークステーション
1. Y アダプタ電源ケーブルのコネクタをワークステーションの光ドライブ電源コネクタに接
続します ( 図 1 参照 )。 Y アダプタ電源ケーブルの 2 番目の コ ネ ク タ を光 ド ラ イ ブ電源 コ
ネ ク タ に接続 し ます ( 図 2 参照 )。 Y アダプ タ電源ケーブルの 3 番目の コ ネ ク タ を
IEEE-1394 カード上の電源コネク タに接続し ます ( 図 3 参照 )。

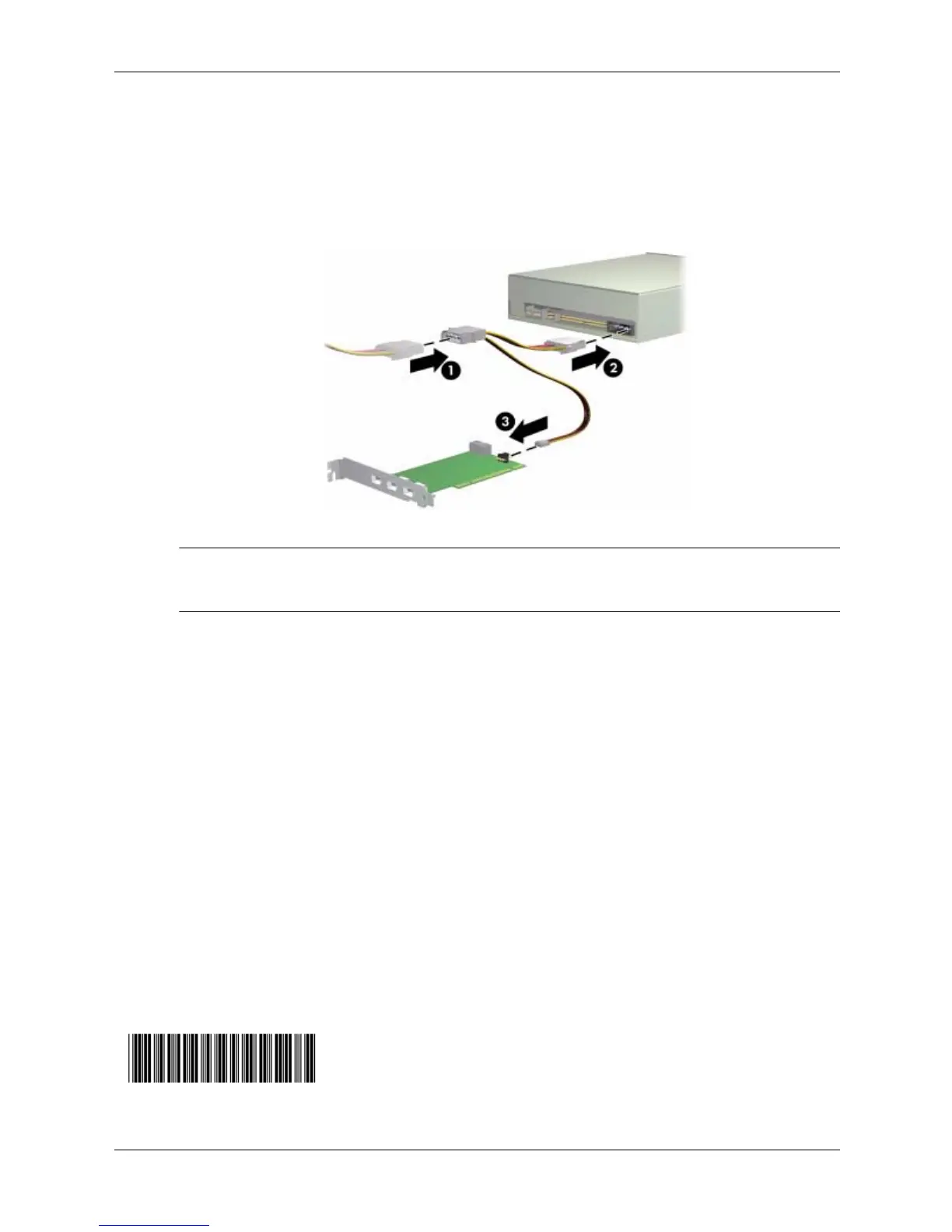

図 4 IEEE-1394 Y アダプ タ 電源ケーブルの接続
✎
注記 ： IEEE-1304b の機能は IEEE-1394 カー ド で実現で き ます。 IEEE-1394a の機能は、 ワー ク ス テーシ ョ
ンの前面 I/O コ ネ ク タ に対し てだけ有効です。 1394a フロントベゼルI/O ケーブルは、 ワーク ステーシ ョ ン
のシステムボード にそのまま接続しておいて く ださい。
手順 5 ： ワー ク ステーシ ョ ンの組み立て
IEEE-1394 カー ド を取 り 付けた ら、 説明書に従っ て ワー ク ス テーシ ョ ン を組み立て ます。 組立
作業には、 サ イ ド アクセス パネルの取 り 付けお よびワー ク ス テーシ ョ ンの電源再投入 と 再起動
があ り ます。
© 2006 Hewlett-Packard Development Company, L.P. HP Invent のロゴは、 Hewlett-Packard
Development Company, L.P の登録商標です。 Microsoft と Windows は、 Microsoft
Corporation の米国におけ る登録商標です。 Linux は、 Linus Torvalds の米国におけ る登
録商標です。
356318-003
