1） 工具の HRS マーク、製品名表示側を上に向けて持っ
てください。
2） ハンドルを最後まで握りラチェットを解除させ、ハン
ドルを最大に開いてください。
3） 端子をリールから約 10cm 位に切断し、レバーを下
げながら工具の端子ガイド部に通します。
端子の種類によって、端子ガイドは端子の A または
B 部分に入ります。「4. 工具一覧表」 p.10 の端子ガ
イド位置を確認して、適合する位置で端子を挿入して
ください。
（注意） 端子を挿入する位置を間違えると、端子の変形、工
具の破損となる可能性があります。
端子の 1 ピン目がアンビル上に到着したことを確認
し、端子キャリア部の穴に位置決めピンを合わせたら、
レバーを離します。
レバーを離した後、レバーが上に戻ることを確認して
ください。
先端が端子キャリア穴に入り込んでいることを確認し
てください。
（注意） 変形した端子は通りません。使用しないでください。
1) Hold the tool with HRS logo and HRS tool number facing
up.
2) Compress the handle until the moving handle releases and
is fully open.
3) Cut the contact from the reel in the length of about 10 cm,
and insert the contact into the contact guide of the tool
while lowering the lever.
For some kinds of contacts, the contact guide ts in A or
B section of the contact. Check the contact guide position
referring to "4. Tool list" p.10. Then, insert the contact into
the contact guide at the correct tting position.
(Caution) If the contact is inserted into a wrong position,
deformation of the contact or breakage of the tool
can be caused.
Conrm that the rst pin of the terminal arrived on the
anvil, and release the lever when the locating pin align with
hole of career.
Check to make sure that the lever goes up after releasing the
lever.
Check to make sure that the tip of lever has been tted in
the contact carrier hole.
(Caution) The deformed contact cannot be passed. Do not use it.
注意
操作中、手への損傷防止のため、ハンドルの間や圧着部に指を入れないでください。
CAUTION :
To prevent injury, do not place the ngers between the handles or crimping sections.

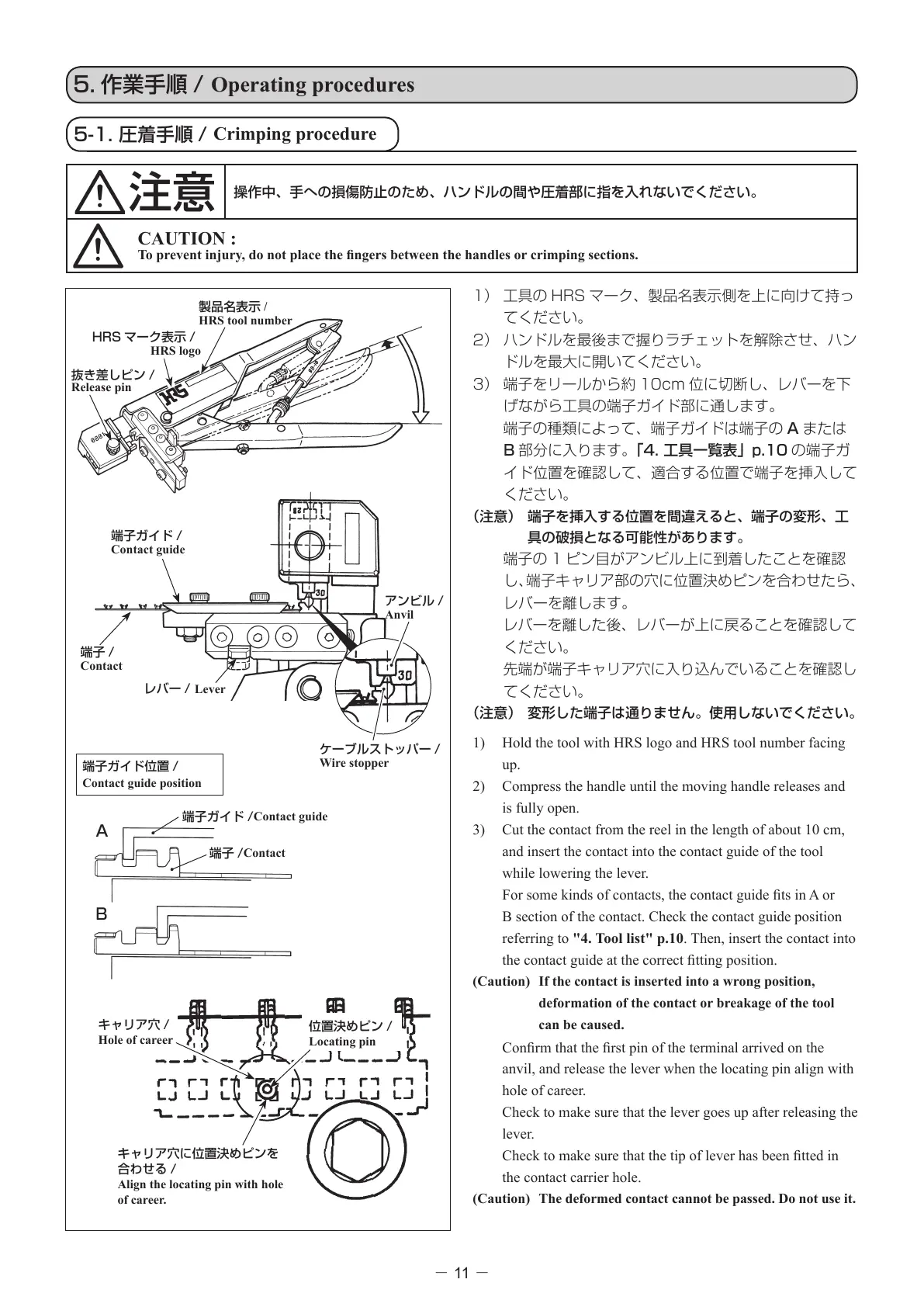

5. 作業手順 /
Operating procedures
5-1. 圧着手順 /
Crimping procedure
端子ガイド /
Contact guide
端子 /
Contact
A
B
キャリア穴 /
Hole of career
位置決めピン /
Locating pin
キャリア穴に位置決めピンを
合わせる /
Align the locating pin with hole
of career.
端子ガイド /
Contact guide
端子 /
Contact
レバー /
Lever
ケーブルストッパー /
Wire stopper
アンビル /
Anvil
端子ガイド位置 /
Contact guide position
HRS マーク表示 /
HRS logo
製品名表示
/
HRS tool number
抜き差しピン /
Release pin
