│Instalación
Otras Regiones

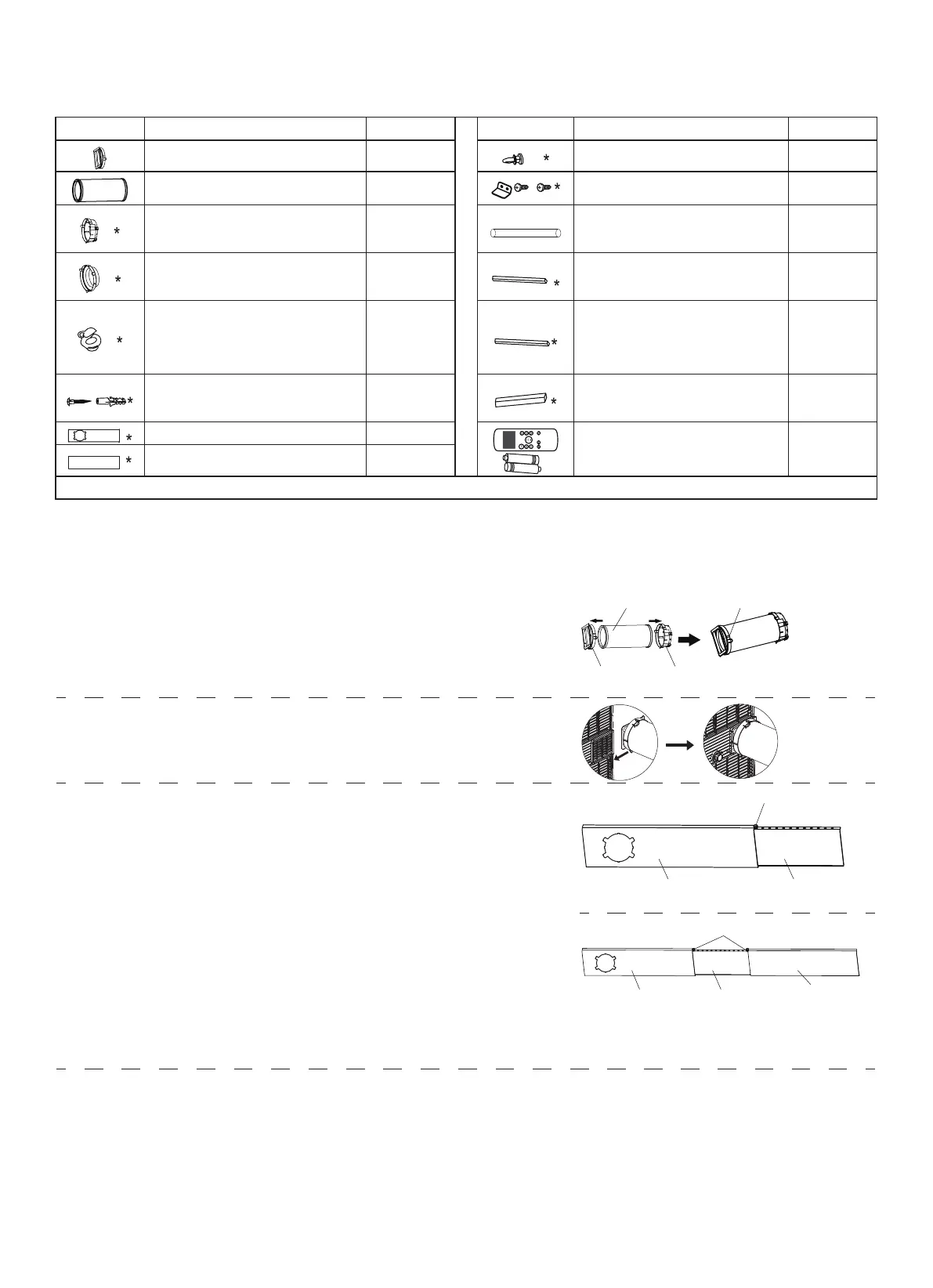

Pieza Descripción Cantidad Pieza Descripción Cantidad
Adaptador de Unidad 1 pza Perno 1 pza
Manguera de Descarga 1 pza Soporte de Seguridad y Tornillo 1 juego
Adaptador de Deslizador de
Ventana
1 pza
Manguera de Drenaje 1 pza
Adaptador de Descarga de Pared
A (sólo para instalación en pared)
1 pza
Sello de Espuma C (No adhesivo) 1 pza
Adaptador de Descarga de Pared
B (con tapa) (sólo para instalación
en pared)
1 pza Sello de Espuma A (Adhesivo) 2 pza
Tornillo y taco (sólo para instala-
ción en pared)
4 juego Sello de Espuma B (Adhesivo) 2 pza
Deslizador de Ventana A 1 pza
Mando a Distancia y Batería 1 juego
Deslizador de Ventana B 1 pza
NOTA:Losobjetoscon*sonopcionales.Podríahaberpequeñasvariacionesdediseño.
Kit de Instalación en Ventana
PasoUno:PrepararelconjuntodelaMangueradeDescarga.Presionelaman-
guera de descarga en el adaptador del deslizador de ventana y el adaptador de
unidad, sujetándola automáticamente con los broches elásticos de los adaptado-
res.
Manguera de
descarga
Conjunto de la man-
guera de descarga
Presione
Adaptador de
unidad
Adaptador de desli-
zador de ventana
PasoDos:Instalarelconjuntodelamangueradedescargaenlaunidad.Presio-
ne la manguera de descarga en la abertura de salida de aire de la unidad en la
direccióndelaecha.
Paso Tres: Preparar el Deslizador de Ventana Ajustable
1. Dependiendo del tamaño de su ventana, ajuste el tamaño del desliza-
dor.
2. Si la longitud de la ventana requiere dos deslizadores, use el perno para
amarrar los deslizadores cuando ya hayan sido ajustados a la longitud
adecuada.
3. Para algunos modelos, si la longitud de la ventana requiere tres desliza-
dores (opcional), use dos pernos para amarrar los deslizadores cuando
ya hayan sido ajustados a la longitud adecuada
Perno
Deslizador de
ventana A
Deslizador de
ventana B
Perno
Deslizador de
ventana A
Deslizador de
ventana B
Deslizador de
ventana C
