│Instalación
Nota:TrasprepararelconjuntodelaMangueradeDescarga
y el Deslizador de Ventana Ajustable, elija uno de los siguien-
tes métodos de instalación.

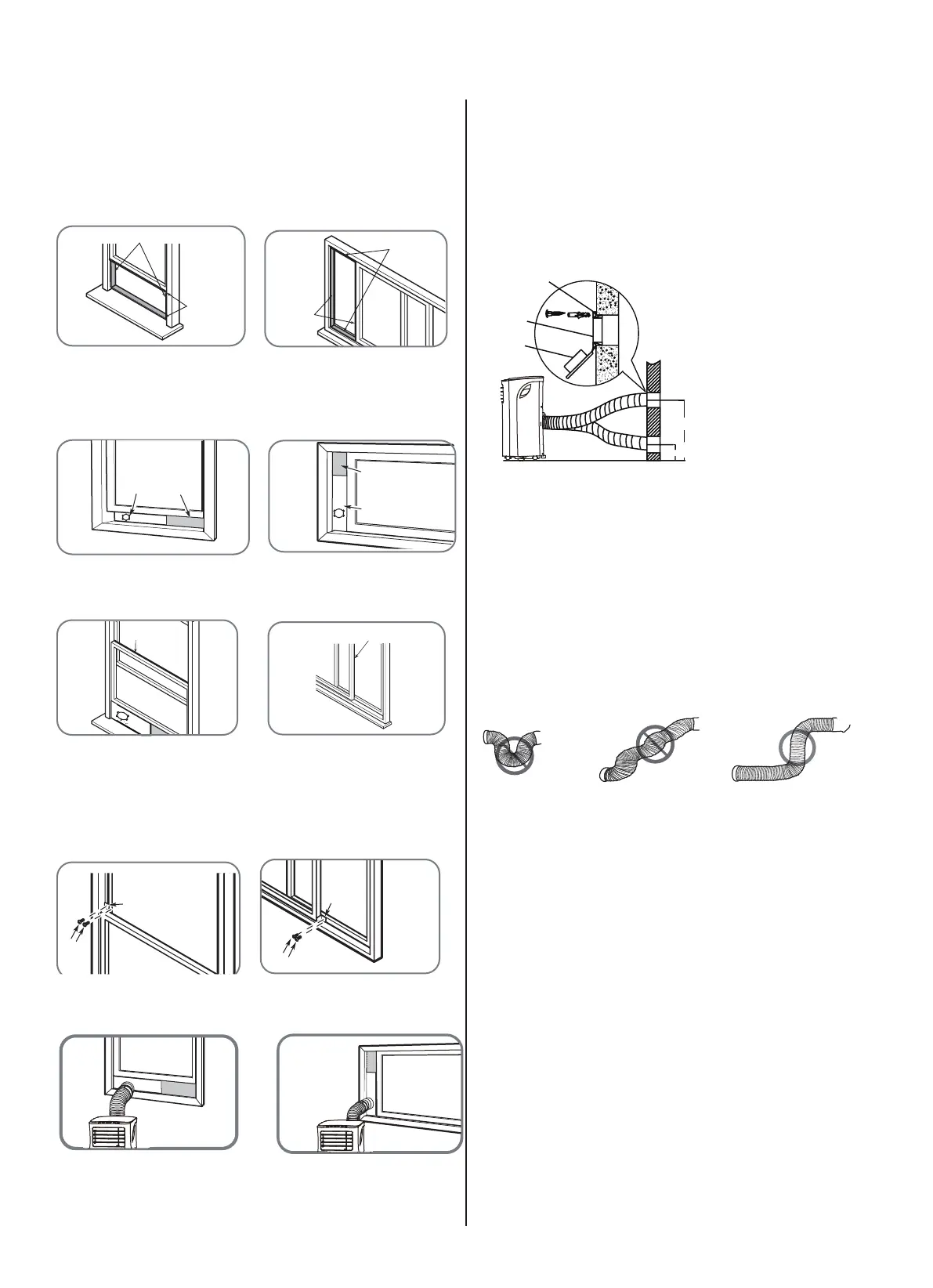

Tipo1:InstalaciónenVentanaColganteoDeslizante(opcio-
nal)
Sello de espuma B
(Tipo Adhesivo-más corto)
Sello de espuma A
(Tipo Adhesivo)
Sello de espuma A
(Tipo Adhesivo)
o
Sello de espuma B
(Tipo Adhesivo-más
corto)
1. Corte las tiras de los sellos de espuma adhesivos A y B a la
longitud adecuada fíjelas a los marcos de la ventana como se
muestra.
Deslizador de
ventana B
(si es necesario)
Deslizador de ventana B
(si es necesario)
Deslizador de ventana A
Deslizador de
ventana A
o
2. Inserte el conjunto del deslizador de ventana en la abertura
de la ventana.
Sello de espuma C
(Tipo no adhesivo)
Sello de espuma C
(Tipo no adhesivo)
o
3. Corte la tira del sello de espuma no adhesivo C para igualar
la anchura de la ventana. Inserte el sello entre el cristal y el
marco de la ventana para evitar que entren aire e insectos en
la habitación.
Soporte de Seguridad
Soporte de
Seguridad
2 Tornillos
2 Tornillos
o
4. Si lo desea, instale el soporte de seguridad con 2 tornillos
como se muestra.
o
5. Inserte el adaptador del deslizador de ventana en el aguje-
ro del deslizador de ventana.
Tipo2:InstalaciónenPared(opcional)
1. Corte un agujero de 125 mm (4,9 pulgadas) en la pared
para el Adaptador de Descarga de Pared. 2. Asegure el
Adaptador de Descarga de Pared B usando los cuatro tacos y
tornillos provistos en el kit. 3. Conecte el Conjunto de Man-
guera de Descarga (con el Adaptador de Descarga en Pared
A) al Adaptador de Descarga en Pared B.
Posición del taco de
expansión
Nota:Tapeelagujeroconla
tapa del adaptador cuando no
esté utilizándolo.
Adaptador de Descarga
en Pared B
Tapa del adaptador
máx 120 cm o 47 in
mín 30 cm o 12 in
Nota:Paraasegurarunfuncionamientocorrecto,NOsobre-
extienda ni doble la manguera. Asegúrese de que no haya
obstáculos alrededor de la salida de aire de la manguera de
descarga (en un rango de 500 mm) para que el sistema de
descarga funcione correctamente. Todas las imágenes de
estemanualtienensólonesexplicativos.
Su aire acondicionado podría ser ligeramente diferente. Pre-
valecerá la forma actual.
12
