12

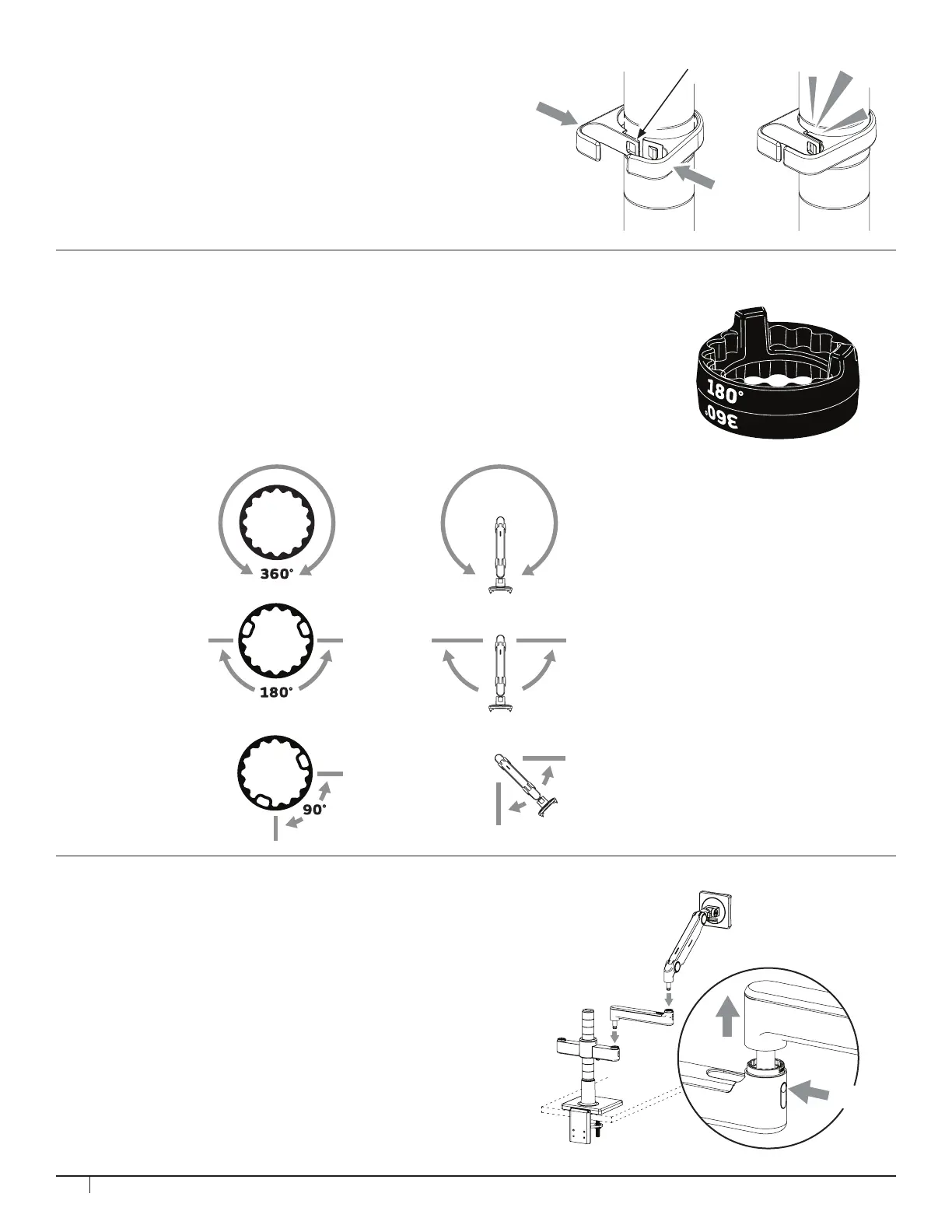

CROCHET D’ACHEMINEMENT DE CÂBLES
1. Écartez les crochets autour de la colonne à l’emplacement
souhaité.
2. Serrez les deux côtés jusqu’à ce que le verrou (K) s’enclenche.
3. Pour libérer, utilisez l’ongle pour désengager le verrou.
Avant d’ajouter chaque bras, ajustez la bague de butée intelligente
selon l’étape 3.
1. Insérez le premier bras dans le support jusqu’à ce que le bouton
de déverrouillage (A) se verrouille en place.
2. Insérez le bras suivant dans le premier bras.
3. Pour retirer un bras, appuyez sur le bouton de déverrouillage et
soulevez vers le haut près du joint.
REMARQUE : les congurations à triple bras ne sont pas prises en
charge. L’ordre d’installation des bras ne doit pas permettre à l’écran
de passer derrière le bord arrière de l’équipement.
ÉTAPE 4 : FIXER LES BRAS AU SUPPORT
ÉTAPE 3 : RÉGLAGE DE LA BUTÉE INTELLIGENTE
Une bague de butée intelligente est incluse à chaque joint à raccordement rapide.
Positionnez la bague de butée intelligente pour limiter l’amplitude de mouvement du
bras. L’angle marqué sera au centre de l’amplitude de mouvement.
REMARQUE : Les bagues de butée doivent être congurées de manière à ne pas
permettre à l’écran de passer derrière le bord arrière de l’équipement.
Le bras peut tourner librement
Le bras peut pivoter à 180 °
Le bras peut pivoter à 90 °
A
K
