Humanscale M/FLEX - Page 13

13

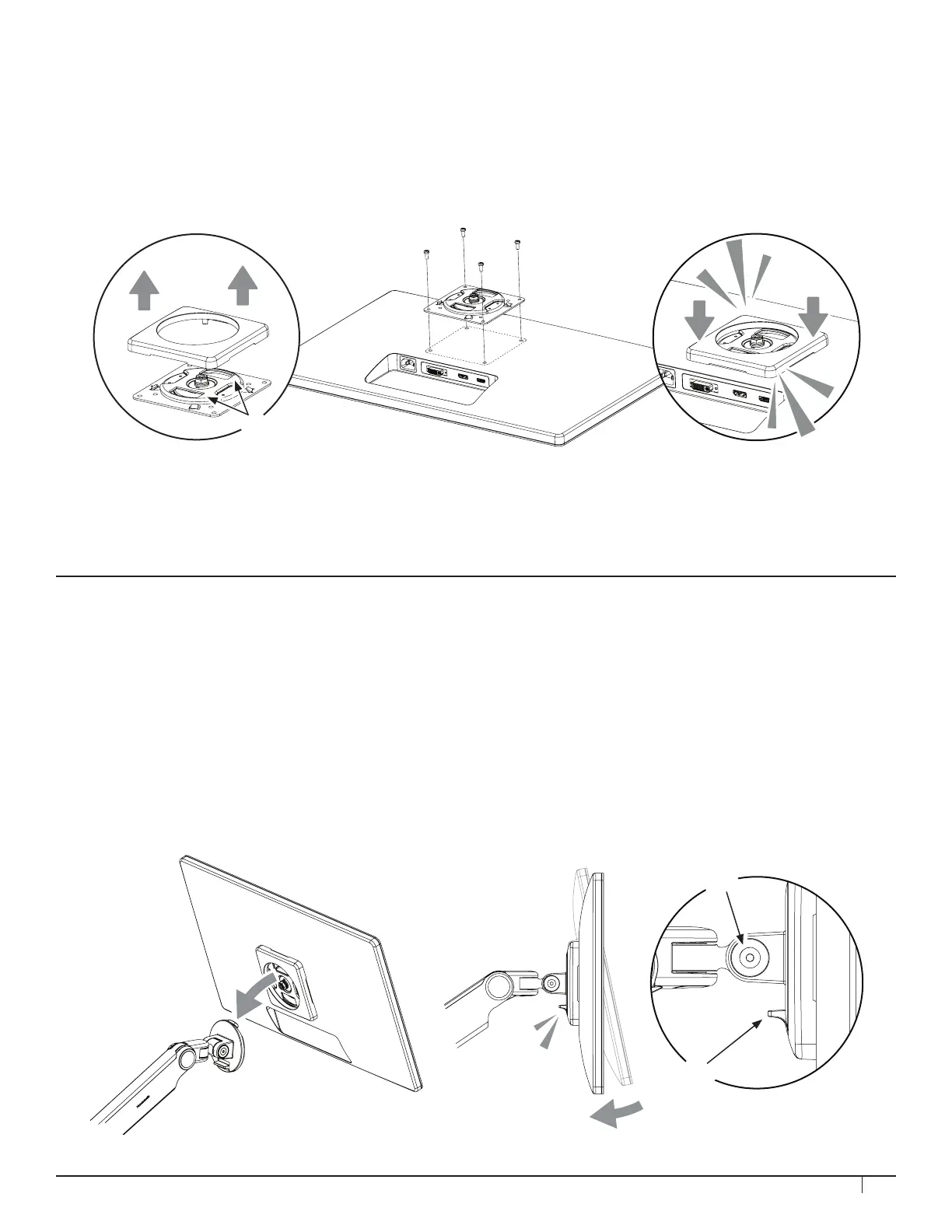

1. Enlevez le couvercle VESA de la plaque VESA.
2. Placez la plaque VESA sur les trous de montage à l’arrière de l’écran en orientant
les découpes en forme de D (A) à la verticale. Fixez à l’aide des vis VESA fournies.
3. Remettez en place le couvercle VESA.
La plaque VESA présente des congurations de trous de 75 mm et 100 mm.
Vous pouvez utiliser les vis B164 et B243 fournies avec votre écran pour xer la plaque VESA.
Si vous souhaitez décaler la plaque de l’écran, utilisez les entretoises en plastique et les vis d’extension.
ÉTAPE 5 : FIXER LE SUPPORT VESA À L’ÉCRAN
ÉTAPE 6 : FIXER L’ÉCRAN AU BRAS
1. Tenez l’écran en biais et abaissez-le sur le bras. Insérez le crochet en haut du bras dans la découpe
en forme de D de la plaque VESA.
2. Poussez le bas de l’écran vers l’arrière jusqu’à ce que la languette de dégagement rapide (B) située
sur le bras s’enclenche.
3. Pour retirer l’écran, soulevez la languette de dégagement rapide et retirez le bas de l’écran du bras,
puis soulevez-le pour le libérer du crochet.
REMARQUE : si nécessaire, ajustez la vis de tension (A) pour maintenir l’écran en position.
A
B
A
