Humanscale M2.1 - Page 27

27
ETAPA 1: PRENDER O SUPORTE À SUPERFÍCIE DE TRABALHO

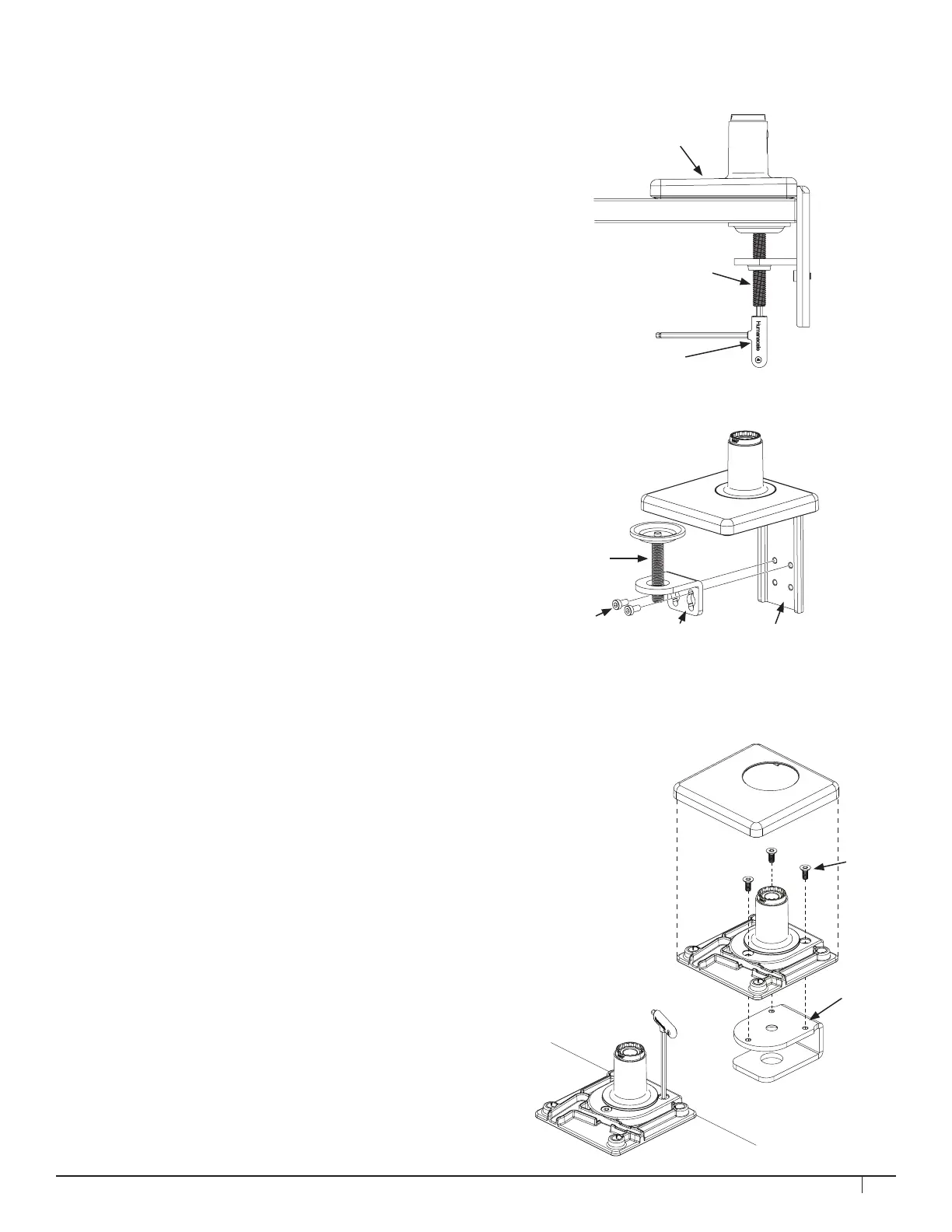

MONTAGEM DA BRAÇADEIRA
OBSERVAÇÃO: existem dois conjuntos de furos de Parafuso de
suporte para acomodar a espessura de cada superfície de trabalho.
Use os orifícios superiores para superfícies de até 1,8 pol. (48 mm)
de espessura e os orifícios inferiores para superfícies de até 2,7 pol.
(68 mm) de espessura.
A - Para instalação na borda aberta da superfície de trabalho:
1. Suporte deslizante (A) contra a borda da superfície de trabalho
e aperte totalmente os parafusos de xação (B) com chave
sextavada de 4 mm (C).
B - Para instalação na superfície de trabalho posicionada contra
uma parede ou painel:
OBSERVAÇÃO: este método também pode ser usado para montar
através de passa-cabos mais largos do que 3 pol.
1. Retire a braçadeira inferior (D) do suporte superior (E) afrouxando
os parafusos do suporte (F) com uma chave sextavada de 5 mm.
2. Posicione o suporte superior contra a borda da superfície de
trabalho.
3. Debaixo da superfície de trabalho, recoloque a braçadeira inferior
no suporte superior usando os parafusos do suporte.
4. Aperte completamente os parafusos de xação (G) com uma
chave sextavada de 5 mm.
OBSERVAÇÃO: as braçadeiras não podem ser usadas para montar o
M2.1 em qualquer superfície vertical.
SUPORTE DE MESA DESLIZANTE
1. Remova a tampa da base.
2. Fixe frouxamente a braçadeira de mesa deslizante (H) à base
com três parafusos incluídos (I). Os parafusos não devem ser
apertados completamente.
3. Deslize a base e a braçadeira sobre a borda traseira da superfície
de trabalho até que a braçadeira repouse sobre a borda.
4. Aperte completamente os três parafusos de xação para xar a
base à superfície de trabalho.
A
B
C
D
F
H
I
G
E
