28

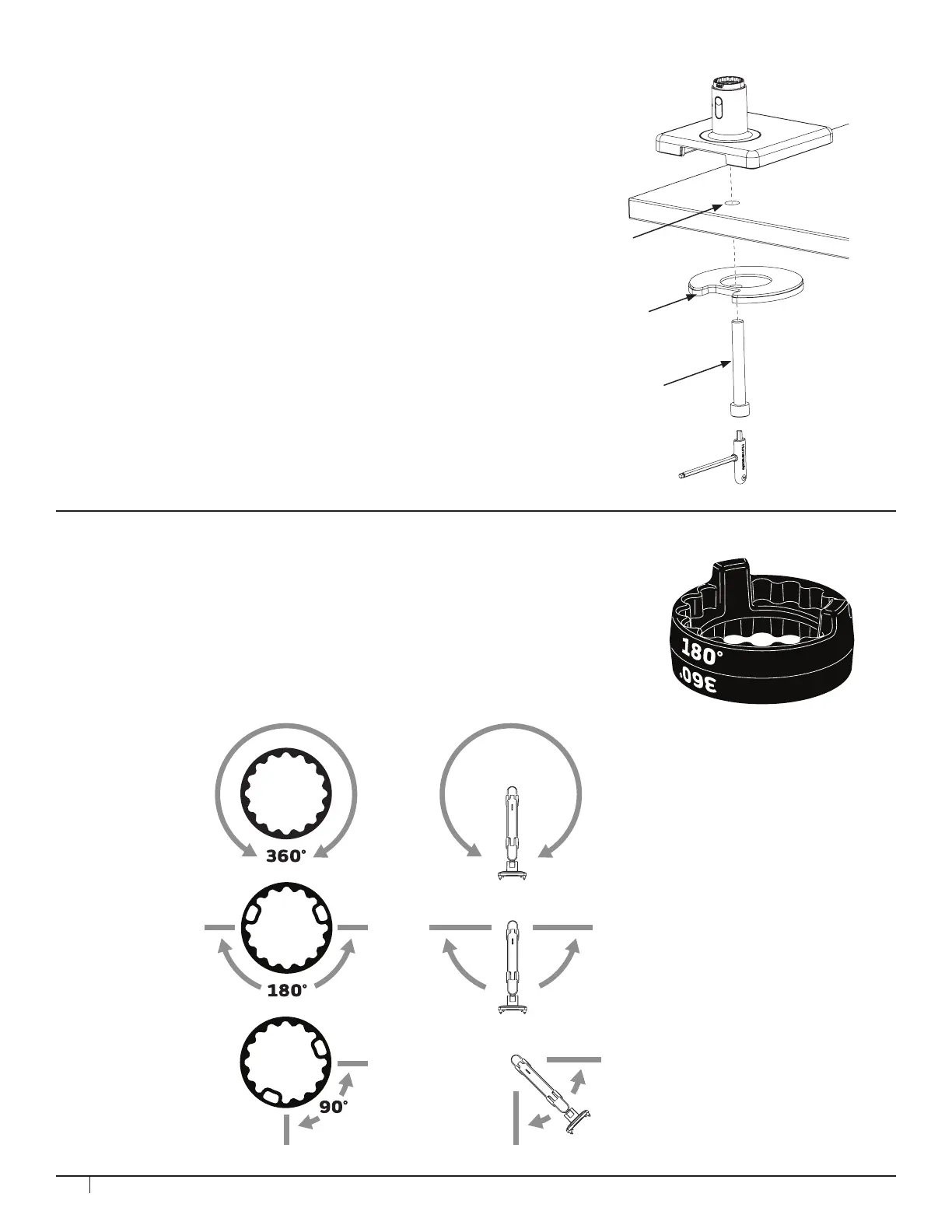

MONTAGEM DE APARAFUSAMENTO
1. Faça um furo de 1/2 pol. através da superfície de trabalho no local desejado.
OBSERVAÇÃO: a montagem de aparafusamento pode acomodar um furo de
até 4 pol. (102 mm) de diâmetro. Se o orifício for de 2 pol. (51 mm) ou mais, os
cabos podem passar pelo orifício. Para alguns orifícios de passa-cabos de 2 pol.,
os cabos devem ser passados antes da instalação da montagem para acomodar
plugues de cabo (o acesso ao cabo é de aproximadamente 1,5 pol. x 0,25 pol.
com passa-cabos de 2 pol.).
2. Posicione a Base do M2.1 sobre o orifício da superfície de trabalho (J).
3. Alinhe a Placa de aparafusamento (K) com o lado da espuma para cima, sob
a superfície de trabalho. Passe o parafuso (L) através do orifício na placa e
aparafuse na base do M2.1 usando uma chave sextavada de 8 mm.
Em cada conexão do braço, há um anel de limite inteligente ajustável que pode ser
posicionado para limitar a amplitude de movimento do braço. Dependendo da orientação do
anel, os braços podem ser ajustados para girar 90°, 180° ou 360°. O ângulo marcado estará
no centro da amplitude de movimento. Os anéis de limite devem ser congurados de tal
forma que a cabeça de ligação dinâmica não passe por trás da borda traseira da unidade.
O braço pode girar
sem parada
O braço pode girar 180˚
O braço pode girar 90˚
ETAPA 2: AJUSTE INTELIGENTE DE PARADA
J
L
K
