Conjunto
del kit de
luz
Pasos 8-5 – 8-7

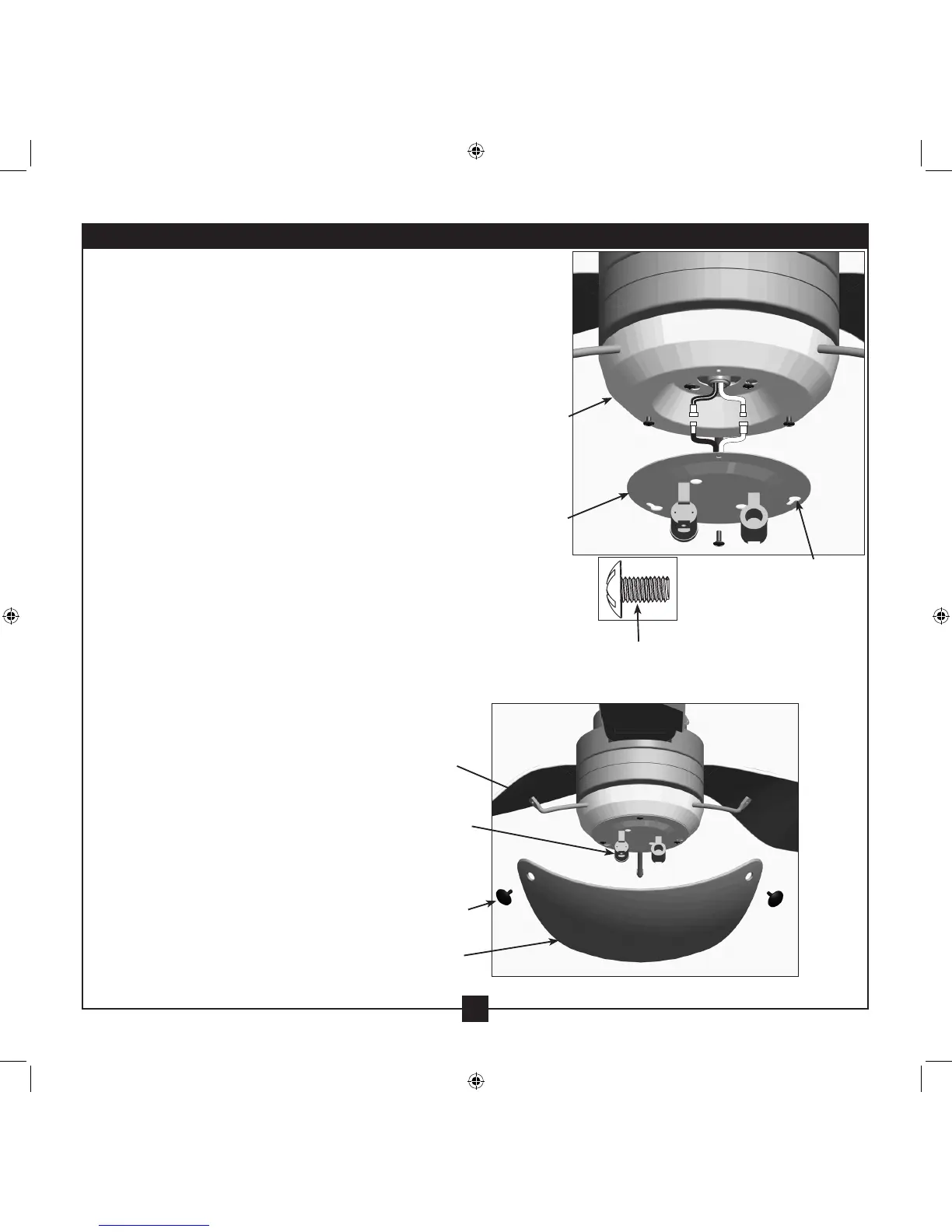

8-5. Para jar el juego de luz, conecte el conector superior del
conjunto protector contra calor con el conector inferior
del conjunto del kit de luz.
Nota: Ambos conectores están polarizados y sólo encajan
juntos de una manera. Asegúrese de que los conectores estén
correctamente alineados antes de conectarlos. Una incorrecta
conexión puede causar una operación inadecuada y dañar el
producto.
8-6. Alinee las ranuras de bocallave del conjunto del kit
de luz con los dos tornillos de ensamblaje de la caja
preinstalados y gire el conjunto del kit de luz en sentido
horario hasta que los tornillos se apoyen en el extremo
angosto de las ranuras de bocallave.
8-7. Apriete los tornillos de montaje preinstalados e instale el
tercer tornillo de montaje.
8-8. Instale bombillas B10 tipo candelabro (máximo 60 vatios)
en los portalámparas.
8-9. Sostenga la pantalla de vidrio con los agujeros de la
pantalla alineados con los agujeros de las varillas de
metal..
8-10. Instale los tornillos decorativos en las varillas de metal
para asegurar la pantalla de vidrio en su lugar.
Tornillo de
montaje
Ranura de
bocallave
Bombillas
(B10 con
base tipo
candelabro,
máximo 60
vatios)
Pasos 8-8 – 8-10
Varilla de
metal
Tornillo
decorativo
Pantalla de
vidrio
8 • Completando su instalación con un artefacto de iluminación (continuación)
Conjunto
protector
contra
calor
