6
45007-02 • 06/11/09 • Hunter Fan Company
Puede ensamblar su ventilador para montaje estándar o en ángulo como se
muestra en los pasos 3-1 – 3-3 en la página anterior.

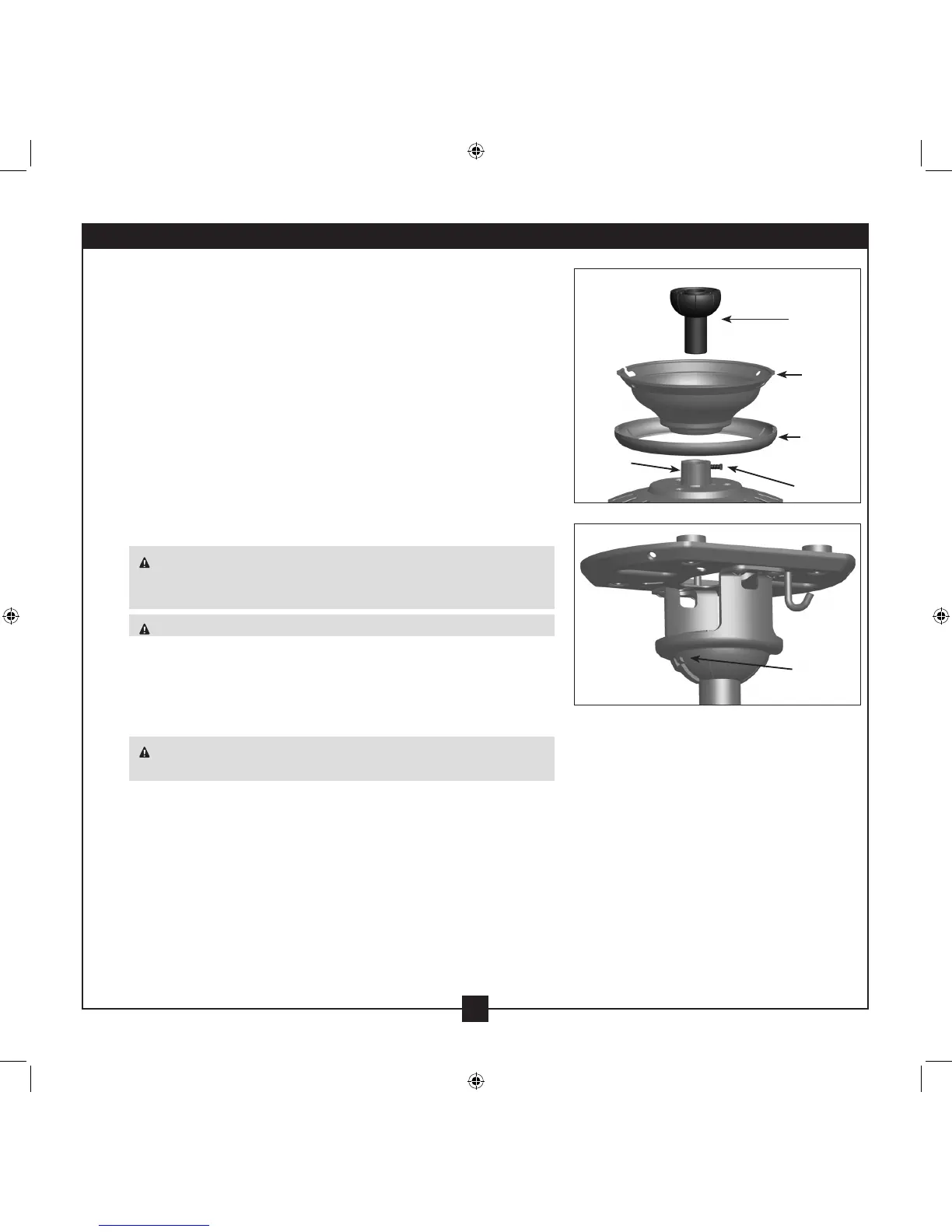

3-1. Para ensamblar el ventilador para que esté suspendido de un techo plano
o inclinado, coloque la campana con la arandela y el anillo de la moldura
de campana, alrededor del adaptador de modo que descansen en el
conjunto del ventilador.
3-2. Pase los alambres del ventilador a través de la varilla.
Note: Make sure all the wires are on the same side of the metal dowel pin
inside the downrod.
3-3. Aoje el tornillo de jación de cabeza cuadrada en el adaptador para
instalar el conjunto de tubo y bola. Note: Cuando esté instalado el
conjunto de tubo y bola, se verán 2-3 hilos de rosca en el tubo; esto es
normal. Apriete rmemente el tornillo de jación con una llave de tuercas
o unos alicates.
PRECAUCIÓN: El adaptador tiene un recubrimiento especial en la
parte roscada. No lo retire porque evita que la varilla se desenrosque.
Luego del ensamblaje, no retire la varilla.
ADVERTENCIA: No transporte ni levante el ventilador por la campana.
3-4. Eleve el ventilador y coloque la bola en el soporte de suspensión.
3-5. Alinee la ranura en la bola con la muesca en el soporte de suspensión.
(Gire el ventilador hasta que escuche que la ranura hace clic al encajar en
su posición.)
Vaya a 4 • Cableado del ventilador.
ADVERTENCIA: El ventilador puede caer si no se ensambla como
se indica en estas instrucciones de instalación.
Pasos 3-4 – 3-5
Muesca
Pasos 3-1 – 3-3
Varilla
Campana
(con arandela)
Anillo
de la
moldura
de
campana
Tornillo prisioner
Adaptador
3 • Montaje y suspensión del ventilador
