Todo el cableado debe realizarse de acuerdo con los códigos eléctricos
locales y nacionales y con ANSI/NFPA 70. Si no está familiarizado con
el cableado, emplee un electricista calificado.
5-1. Asegúrese que la alimentación sigue apagada
5-2. Ubique el receptor en la campana de modo que la antena esté cerca
del borde de la placa de techo para una recepción clara.
5-3. Para conectar los alambres, sostenga los extremos de los alambres
juntos y coloque un empalme plástico sobre ellos; luego tuerza en
el sentido de las agujas del reloj hasta que quede apretado. Para
todas estas conexiones, use los empalmes plásticos más grandes
suministrados.
PRECAUCIÓN: Asegúrese que no hayan visibles alambres pelados
ni trenzados después de hacer las conexiones.
5-4. Usando un empalme plástico grande, conecte el alambre de tierra del
techo con el alambre verde de tierra de la placa de techo y el alambre
verde de tierra de la varilla.
5-5. Usando un empalme plástico grande, conecte el alambre blanco y el
alambre negro del techo de la siguiente manera:
El alambre blanco (común) de alimentación del techo con
el alambre blanco del receptor (marcado en la etiqueta roja
“NEUTRAL IN”)
El alambre negro de alimentación del techo con el alambre negro
del receptor (marcado en la etiqueta roja “LIVE IN”)
5-6. Usando un empalme plástico pequeño, conecte los alambres del
ventilador de la siguiente manera:
El alambre negro/blanco del ventilador al alambre rojo del
receptor (marcado en la etiqueta blanca “LIGHT OUT”)
El alambre negro del ventilador al alambre negro del receptor
(marcado en la etiqueta blanca “FAN OUT”)
El alambre blanco del ventilador al alambre blanco del receptor
(marcado en la etiqueta blanca “COMMON OUT”)
5-7. Verique cada conexión para asegurarse que no haya alambres
desnudos o trenzados visibles. Empuje todos los alambres y empalme
plásticos, excepto el alambre blanco de la antena del receptor, a
través de la placa de techo y dentro de la caja de salida.

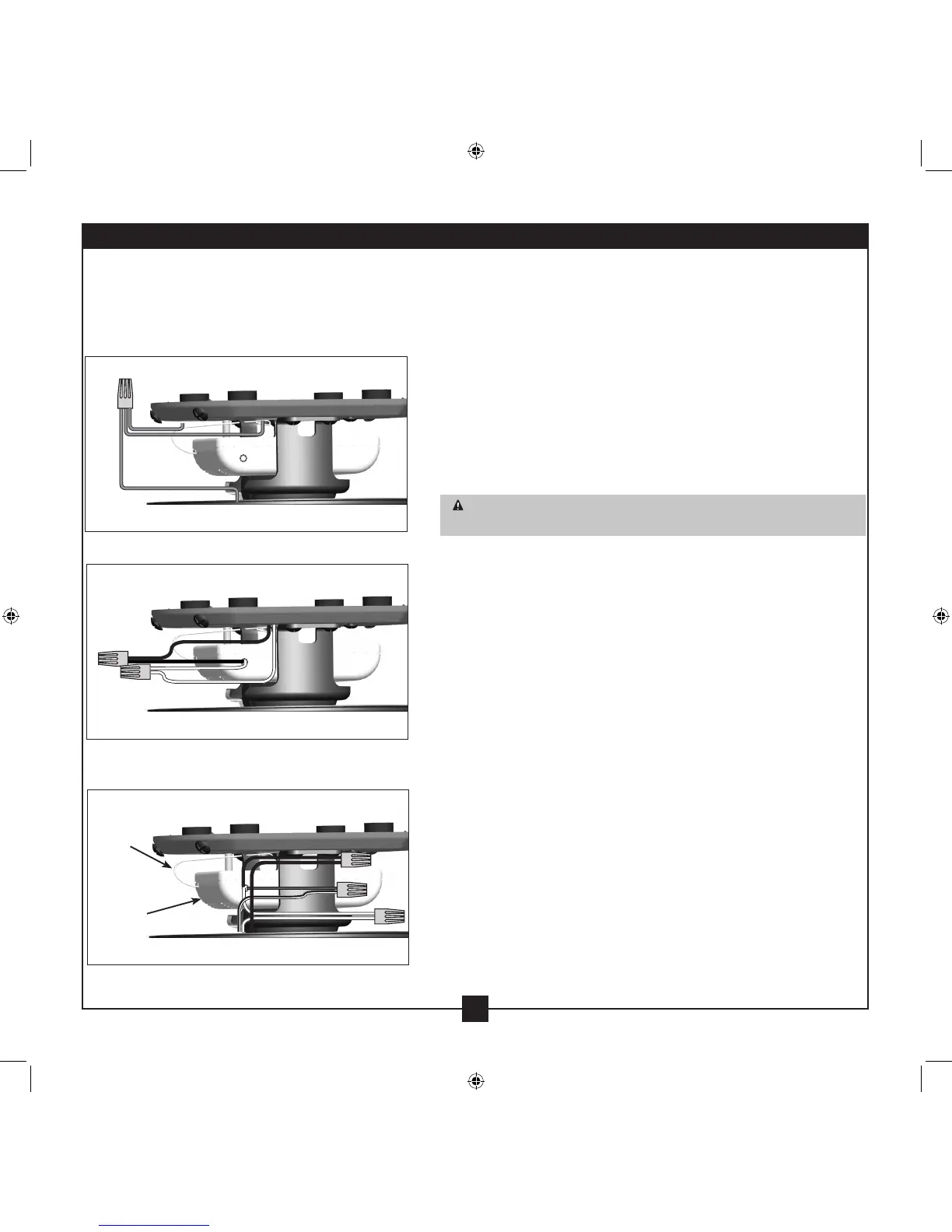

5 • Cableado del ventilador
Paso 5-4
Receptor
Antena
Paso 5-5
Paso 5-6
