7
42863-02 • 06/22/11 • Hunter Fan Company
PRECAUCIÓN: Para evitar posibles choques eléctricos, antes de instalar
su ventilador, desconecte la alimentación apagando los interruptores
automáticos que alimentan a la caja de salida y al interruptor de pared
asociado. Si no puede bloquear los interruptores automáticos en la posición
de apagado, asegure rmemente una forma destacada de advertencia, como
una etiqueta de seguridad, en el tablero de servicio.

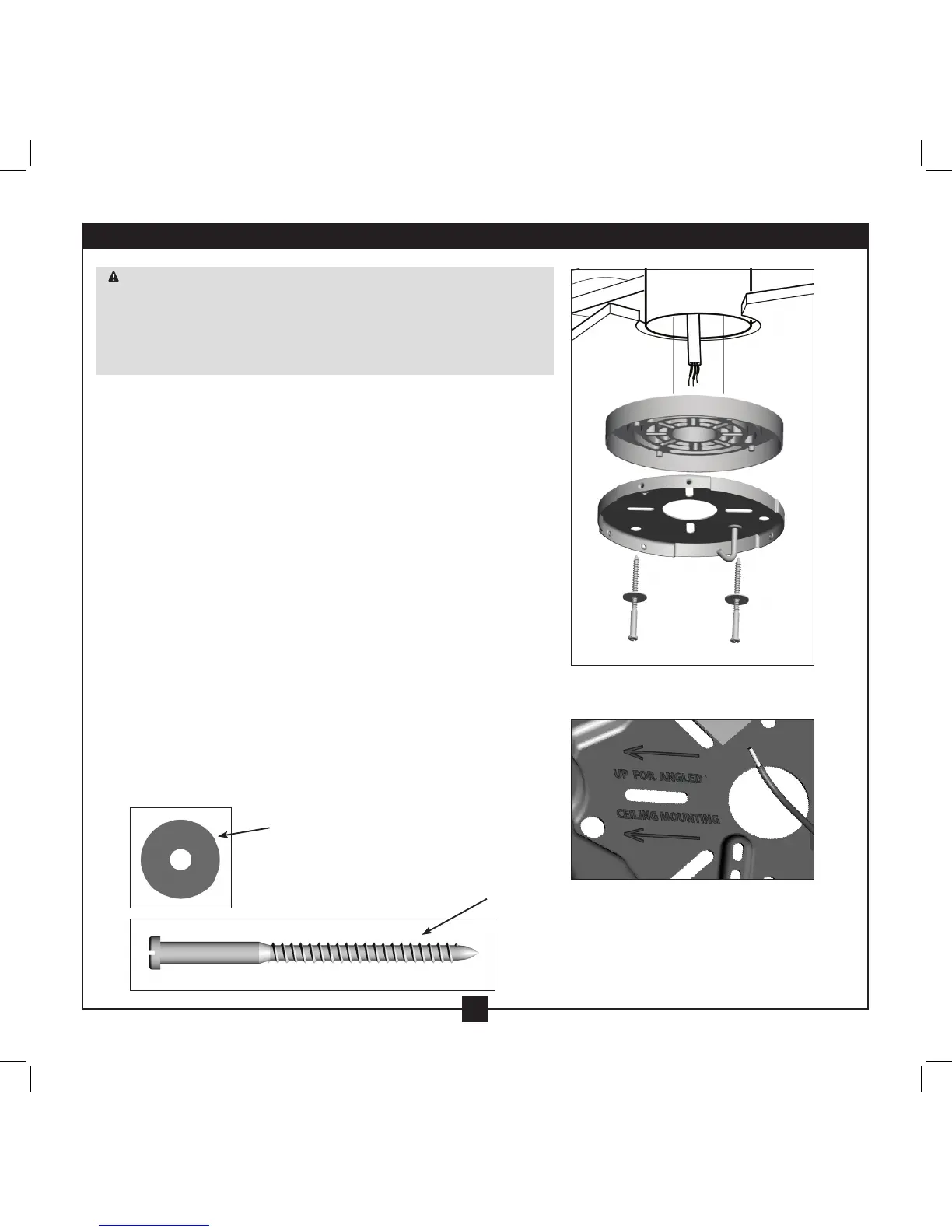

2-1. Taladre dos agujeros pilotos en la estructura de soporte de madera a través
de los agujeros más exteriores en la caja de salida. Los agujeros pilotos
deben tener 9/64” de diámetro.
2-2. Alinee los agujeros ranurados en la placa de techo con los agujeros pilotos
que taladró en la estructura de soporte de madera. Para un correcto
alineamiento, use los agujeros ranurados directamente uno frente al otro.
2-3. Coloque la empaquetadura de techo sobre la placa de techo de modo que
las ranuras y las supercies elevadas en la empaquetadura estén alineadas
con las ranuras y los agujeros en la placa de techo.
2-4. Use un tornillo de 3” para perforar dos agujeros en la empaquetadura de
techo que coincidan con los agujeros pilotos que taladró en el paso 2-1.
2-5. Pase los cables de conexión de la caja de salida a través del agujero en
el medio de la empaquetadura de techo y la placa de techo. Nota: La
empaquetadura de techo debe estar a nivel con el techo.
2-6. Coloque una arandela plana sobre cada uno de los dos tornillos de 3”.
Pase los tornillos a través de los agujeros ranurados en la placa del cielo
raso, Coloque una arandela plana sobre cada uno de los dos tornillos de
3” (7,6 cm)\\\. Pase los tornillos a través de los agujeros ranurados en la
placa del cielo raso.
Apriete los tornillos en los agujeros pilotos de 9/64”; no use lubricantes
en los tornillos. No apriete demasiado.
Pasos 2-3 – 2-5
Paso 2-2
Arandela plana
Tornillo para
madera de 3”
Para techos inclinados: Asegúrese de
orientar la placa de techo de modo que las
echas impresas en la placa estén señalando
hacia el punto más alto del techo.
2 • Instalación de la placa de techo
