7 • Completando su instalación con un artefacto de iluminación o sin él (cont.)
Desinstalación del artefacto de iluminación
7-14. Para desinstalar el artefacto de iluminación, primero desconecte
los conectores entre el alambre negro y el alambre rojo.
7-15. Desconecte los conectores entre los dos alambres blancos.
7-16. Retire los dos tornillos que jan el conjunto de luz en la caja inferior
del interruptor.
7-17. Retire el artefacto de iluminación de la caja tirando de los
alambres desconectados a través del agujero en el centro de la caja
inferior del interruptor.
Nota: Al retirar los alambres, tire del conector delgado (macho)
primero y luego del otro (hembra) a través del agujero.
7-18. Instale los terminales simulados (incluidos en la bolsa de
componentes) en los dos alambres desconectados en la caja
inferior del interruptor.
7-19. Instale la tapa y el botón taponador en la caja inferior del
interruptor.
7-20. Luego de que haya desinstalado el artefacto de iluminación, continúe
con el paso 8-6.

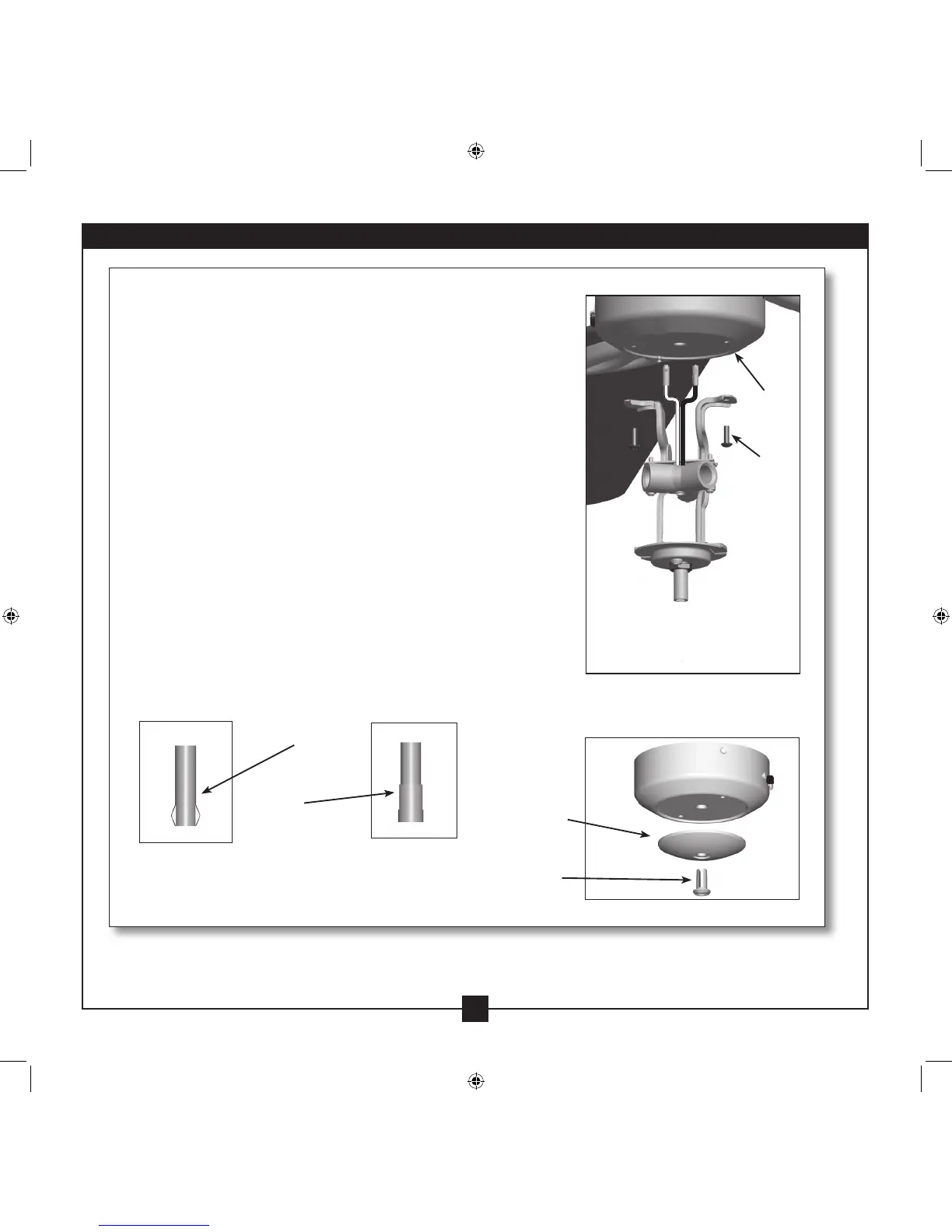

Terminal simulado
macho
Terminal simulado
hembra
Paso 7-19
Tapa
Botón de
tapón
Tornillo
Paso 7-16
Caja
inferior del
interruptor
