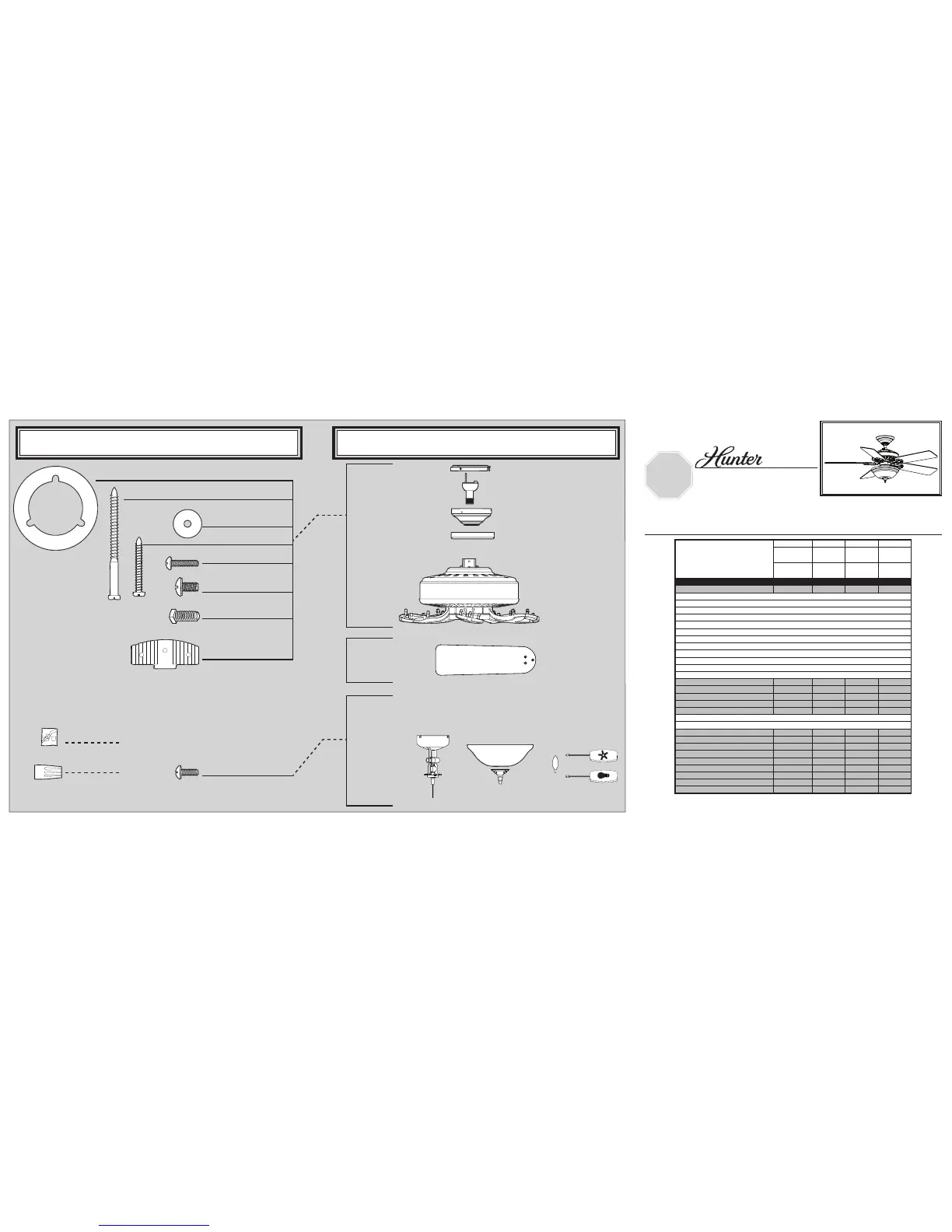

GUÍA DE PIEZAS
GUÍA DE PIEZAS
Materiales
(no dibujados a escala)
Piezas del ventilador
(no dibujadas a escala)
PARADA
Consulte esta Guía de partes para
asegurarse de que todas las partes
estén incluidas en la caja.
Si falta alguna parte, NO DEVUELVA ESTE PRODUCTO A LA TIENDA. Solicite ayuda al
888-830-1326. ESTA GUÍA DE PARTES SOLAMENTE ES REFERENCIAL. CONSULTE LAS
INSTRUCCIONES COMPLETAS DE ENSAMBLAJE EN EL MANUAL DE INSTALACIÓN
ALTO
Lista de piezas
No. del modelo 28679 28680 28681
No. del dibujo de
ensamblaje
G0829-01 G0829-02 G0829-03
Acabado Bengala ónix Níquel pulido Blanco
Nombre del ítem Cantidad No. de la pieza No. de la pieza No. de la pieza
* Kit del sistema de suspensión 1 96759-90 96759-09 96759-03
Placa de techo
Campana
Anillo de la moldura de campana
Bola de suspensión / Conjunto de varilla
Tornillo prisionero
Roseta de perl bajo
Tornillo, de campana
Tornillo, de madera
Tornillo, de madera
Arandela, plana
Aislador de montaje
Tornillo, de roseta de perl bajo
Conjunto del interruptor 1 G0835-90 G0835-09 G0835-03
Juego de paletas 1 G1012-04 G1012-05 G1012-06
Juego de soporte de paletas 1 G0836-10 G0836-05 G0836-05
Conjunto del kit de luz 1 98378-01 98378-01 98378-01
Kit de materiales 1 G0829-00-860 G0829-00-861 G0829-00-862
Empalme plástico
Tornillo, del conjunto de la caja del interruptor
Pendiente del tirador de cadena 1 G0090-01 G0090-01 G0090-01
Pendiente del tirador de cadena 1 G0091-01 G0091-01 G0091-01
Tirador de cadena 1 63756-18 63756-18 63756-18
Tirador de cadena 2 63756-23 63756-26 63756-26
Tapa, de cubierta ornamental 1 64349-07 64349-02 64349-02
Cubierta ornamental 1 64350-02 64350-02 64350-02
Globo / Pantalla 1 84886-18 84743-05 84886-13
Bombilla 2 77646-04 77646-04 77646-04
Kit de equilibrado 1 65666-01 65666-01 65666-01
Hunter Fan Company • 7130 Goodlett Farms Pkwy. #400 • Memphis, TN 38016 • www.hunterfan.com • 98000-02-046 07-21-2011 • ©2011
Conjunto del
soporte de
suspensión
de conjunto
de paleta
Conjunto del
interruptor
Tornillo, del conjunto
de la caja del interruptor
Tornillo de roseta
de perl bajo
Tornillo prisionero
Aislador de montaje
Tornillo de campana
Arandela plana
3” Tornillo de madera
Roseta de perl bajo
Kit de
equilibrado
Empalme
plástico
1.5” Tornillo
de madera
x 1
x 2
x 4
x 2
x 3
x 4
x 1
x 3
x 1
x 4
x 4
x 1
