Materiales
(no dibujados a escala)
Piezas del ventilador
(no dibujadas a escala)

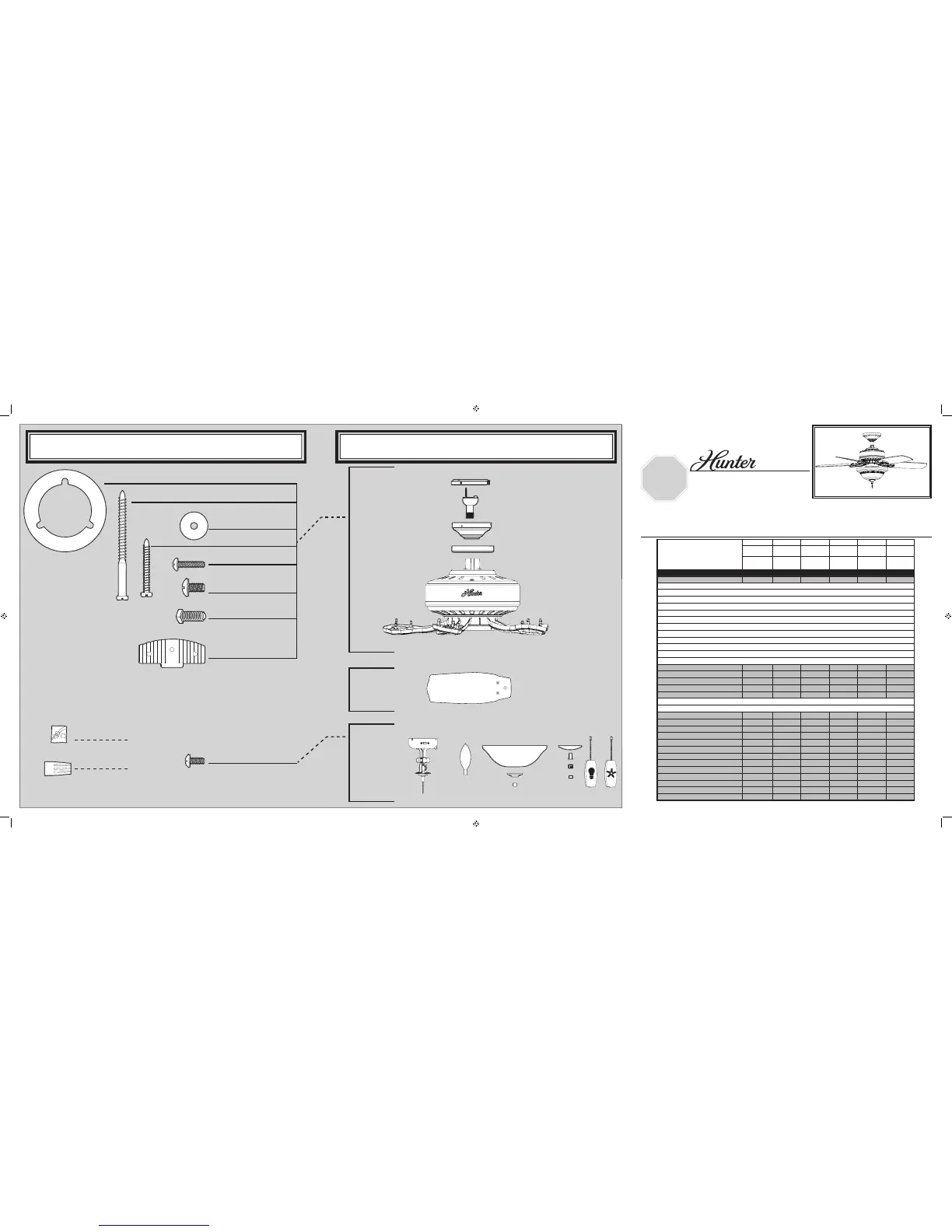

GUÍA DE PIEZAS
GUÍA DE PIEZAS
PARADA
Consulte esta Guía de partes para
asegurarse de que todas las partes
estén incluidas en la caja.
Si falta alguna parte, NO DEVUELVA ESTE PRODUCTO A LA TIENDA. Solicite ayuda al
888-830-1326. ESTA GUÍA DE PARTES SOLAMENTE ES REFERENCIAL. CONSULTE LAS
INSTRUCCIONES COMPLETAS DE ENSAMBLAJE EN EL MANUAL DE INSTALACIÓN
ALTO
Hunter Fan Company • 7130 Goodlett Farms Pkwy. #400 • Memphis, TN 38016 • www.hunterfan.com • 98000-02-057 11-02-2010 • ©2010
Lista de piezas
No. del modelo 28699 28697 28698 28706 28707
No. del dibujo
de ensamblaje
G0988-01 G0988-02 G0988-03 G0988-04 G0988-05
Acabado Níquel pulido Peltre antiguo Bronce nuevo Blanco Negro
Nombre del ítem Cantidad No. de la pieza No. de la pieza No. de la pieza No. de la pieza No. de la pieza
* Kit del sistema de suspensión 1 96759-09 96759-14 96759-30 96759-03 96759-06
Placa de techo
Campana
Anillo de la moldura de campana
Bola de suspensión / Conjunto de varilla
Tornillo prisionero
Roseta de perl bajo
Tornillo, de campana
Tornillo, de madera
Tornillo, de madera
Arandela, plana
Aislador de montaje
Tornillo, de roseta de perl bajo
Conjunto del interruptor 1 G1084-09 G1084-14 G1084-30 G1084-03 G1084-06
Juego de paletas 1 G0761-60 G0761-61 G0761-62 G0761-63 G0761-64
Juego de soporte de paletas 1 G0990-05 G0990-10 G0990-10 G0990-05 G0990-10
Conjunto del kit de luz 1 98378-01 98378-01 98378-01 98378-01 98378-01
Kit de materiales 1 G0988-00-860 G0988-00-861 G0988-00-862 G0988-00-863
G0988-00-864
Empalme plástico
Tornillo, del conjunto de la caja del interruptor
Pendiente del tirador de cadena 1 G0090-01 G0090-01 G0090-01 G0090-01 G0090-01
Pendiente del tirador de cadena 2 G0091-01 G0091-01 G0091-01 G0091-01 G0091-01
Tirador de cadena 1 63756-18 63756-18 63756-18 63756-18 63756-18
Tirador de cadena 2 63756-58 63756-58 63756-58 63756-58 63756-58
Tope inferior 1 64349-02 64349-02 64349-02 64349-02 64349-02
Cubierta ornamental 1 64350-02 64350-02 64350-02 64350-02 64350-02
Globo / Pantalla 1 84602-02 84602-10 84602-13 84602-02 84602-02
Terminal simulado, macho 1 08198-01 08198-01 08198-01 08198-01 08198-01
Terminal simulado, hembra 1 08200-01 08200-01 08200-01 08200-01 08200-01
Tapa, Caja del interruptor 1 73853-01 73853-01 73853-01 73853-01 73853-01
Botón taponador 1 73854-01 73854-01 73854-01 73854-01 73854-01
Bombilla 2 77646-08 77646-08 77646-08 77646-08 77646-08
Kit de equilibrado 1 65666-01 65666-01 65666-01 65666-01 65666-01
Conjunto del
soporte de
suspensión
de conjunto
de paleta
Conjunto del
interruptor
Tornillo, del conjunto
de la caja del interruptor
Tornillo de roseta
de perl bajo
Tornillo prisionero
Aislador de montaje
Tornillo de campana
Arandela plana
3” Tornillo de madera
Roseta de perl bajo
Kit de
equilibrado
Empalme
plástico
1.5” Tornillo
de madera
Tornillo, del conjunto
de la caja del interruptor
x 1
x 2
x 4
x 2
x 3
x 4
x 1
x 3
x 1
x 4
x 4
