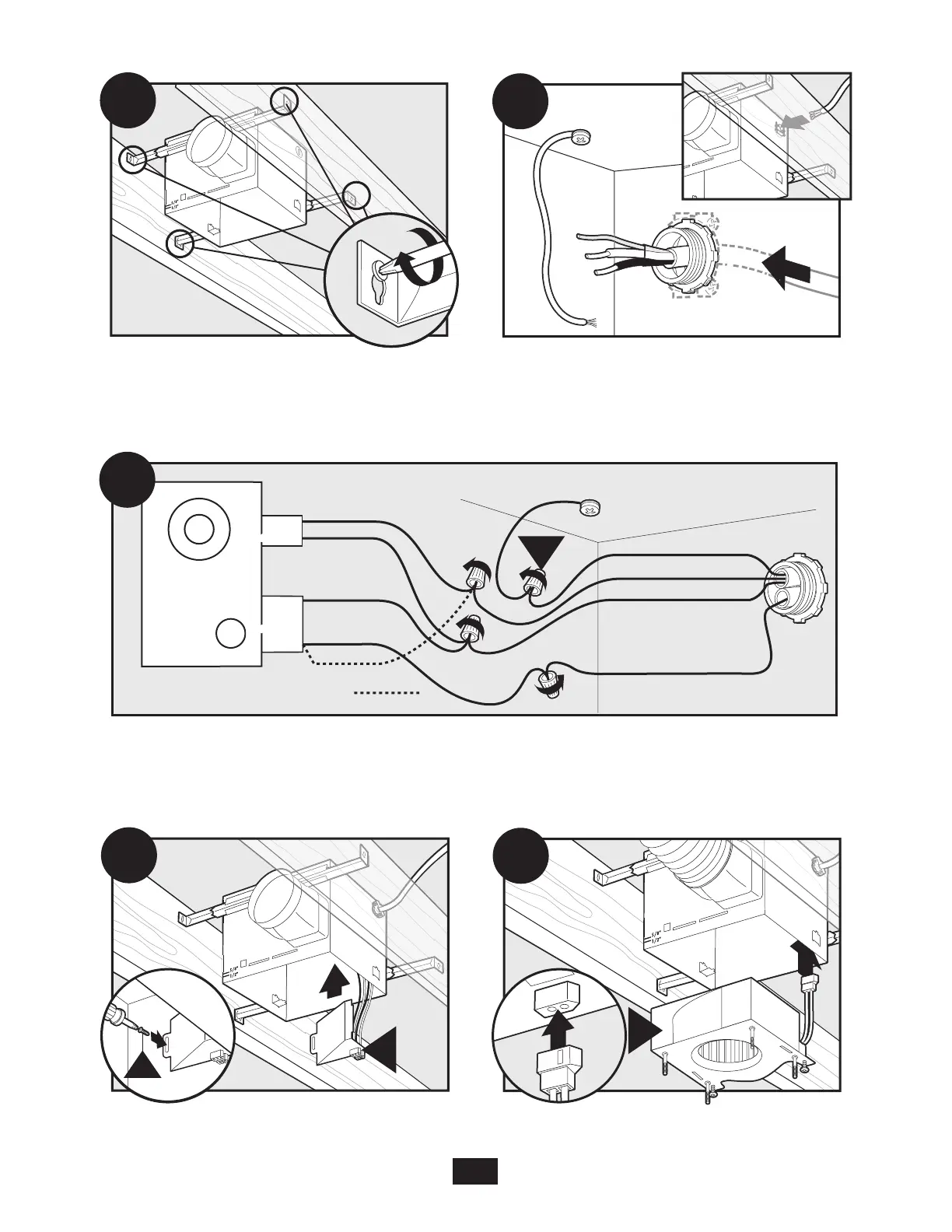

Apriete los tornillos.
Tienda los cables a través del manguito de
alivio de tension.
Conecte los alambres como se muestra.
A
Motor del ventilador
Luz
Verde
Negro Interruptor 2 (CA)
Negro Interruptor principal 1 (CA)
Blanco
Negro Luz
Blanco
Blanco
Cobre desnudo
Tierra
B19
*Opción Ventilador y luz principal juntos
*Opción
Negro
3
pasadores
3
clavijas
2
pasadores
2
clavijas
Conecte un ducto de 4” y ventile hacia el exterior.
Aplique cinta a las uniones. Si el ducto no se ajusta
firmemente, puede ser necesario comprar un adapta-
dor.
Instale la placa de cubierta del cableado. Asegúrese
que todas las conexiones de cableado estén dentro
de la caja o debajo de la placa de cubierta del cab-
leado.
