Hunter 81030 - Page 50

43043-05 01/24/2008
50
A
2
broches
2
broches
Moteur
du ventilateur
Lumière
Lumière
Vert
Blanc
Noir
Noir
Blanc
Blanc
Cuivre nu
Prise de terre
A14
*Option
2
broches
3
broches
Noir
Noir
Interrupteur principal 1 (entrée CA)
Interrupteur principal 2 (entrée CA)
*Option ventilateur et lumière principale ensemble
A13

A16
A15
E
F
G
Raccorder la gaine de 4 po et l’évent à l’extérieur.
Jointer avec du ruban. Si la gaine n’est pas de la
bonne dimension, vous pourriez devoir acheter un
adaptateur.
Installer la plaque de couvercle du câblage. Assurez-
vous que toutes les connexions de câblage sont
dans la boîte ou derrière la plaque de couvercle du
câblage.

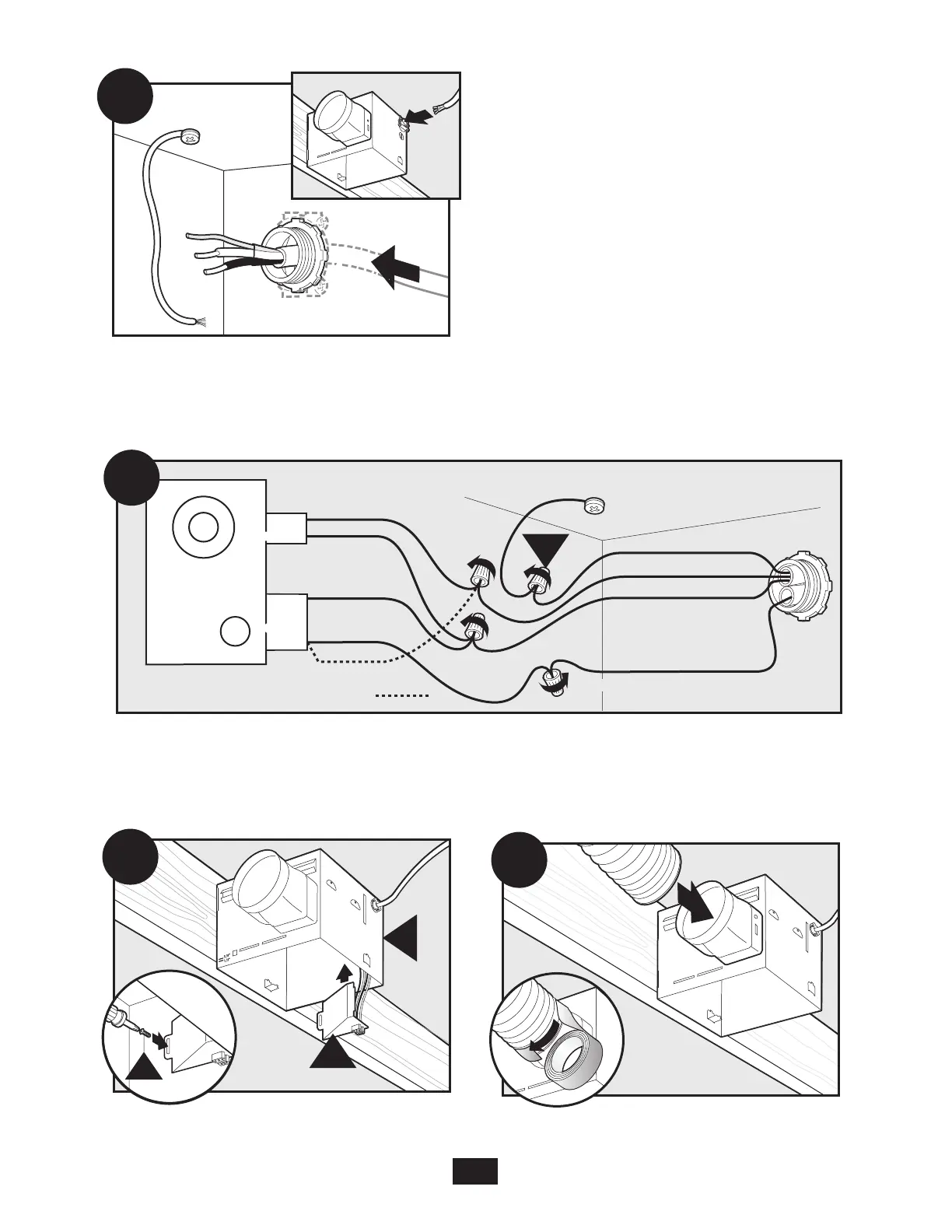

Passer les fils par le raccord.
Connecter les fils tel qu’indiqué.
