43043-05 01/24/2008
53
A
2
broches
2
broches
Moteur
du ventilateur
Lumière
Lumière
Vert
Blanc
Noir
Noir
Blanc
Blanc
Cuivre nu
Prise de terre
B19
*Option
2
broches
3
broches
Noir
Noir

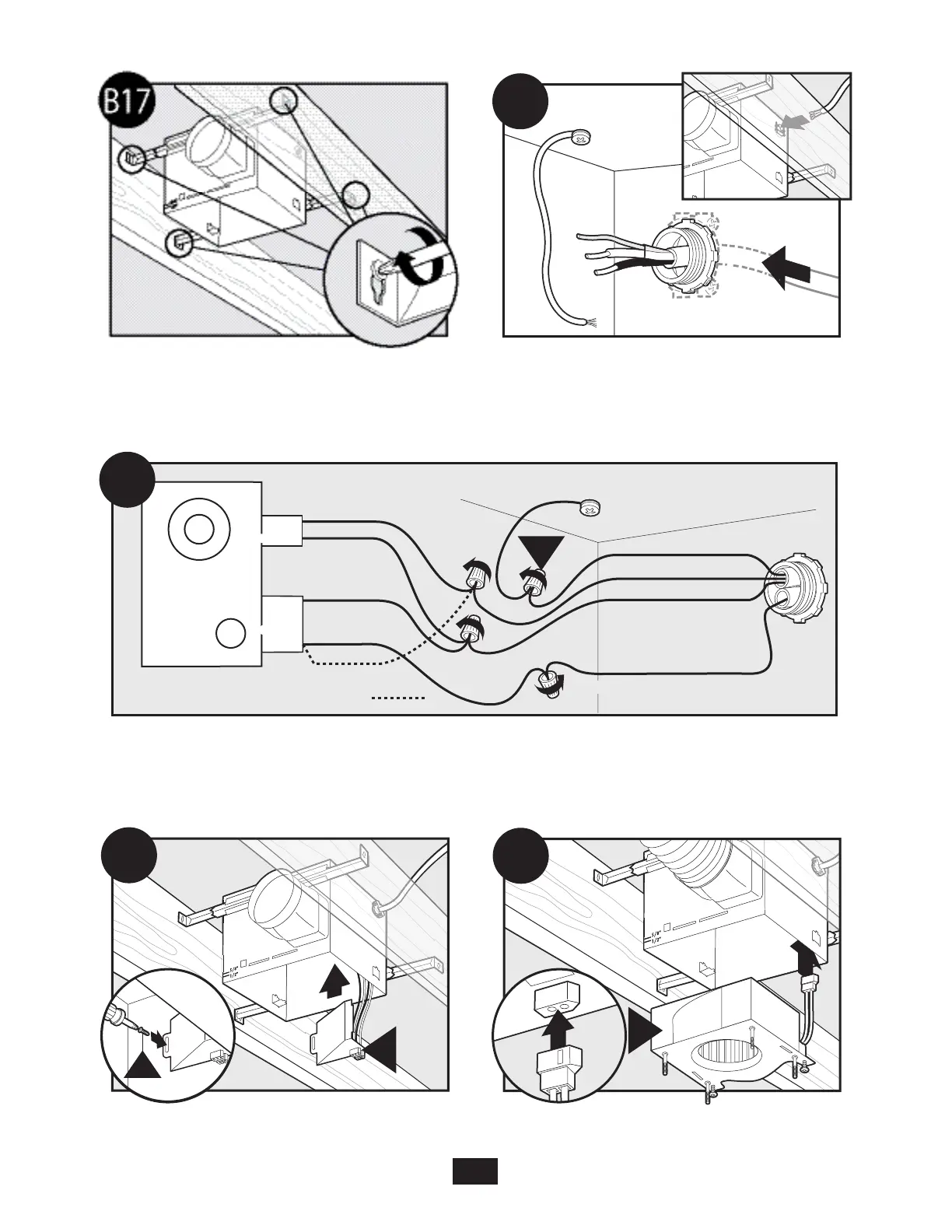

Interrupteur principal 1 (entrée CA)
Interrupteur principal 2 (entrée CA)
*Option ventilateur et lumière principale ensemble
Raccorder la gaine de 4 po et l’évent à l’extérieur.
Jointer avec du ruban. Si la gaine n’est pas de la
bonne dimension, vous pourriez devoir acheter un
adaptateur.
Installer la plaque de couvercle du câblage. Assurez-
vous que toutes les connexions de câblage sont
dans la boîte ou derrière la plaque de couvercle du
câblage.
Visser les vis.
Passer les fils par le raccord.
Connecter les fils tel qu’indiqué.
