Hunter 81030 - Page 57

43043-05 01/24/2008
57

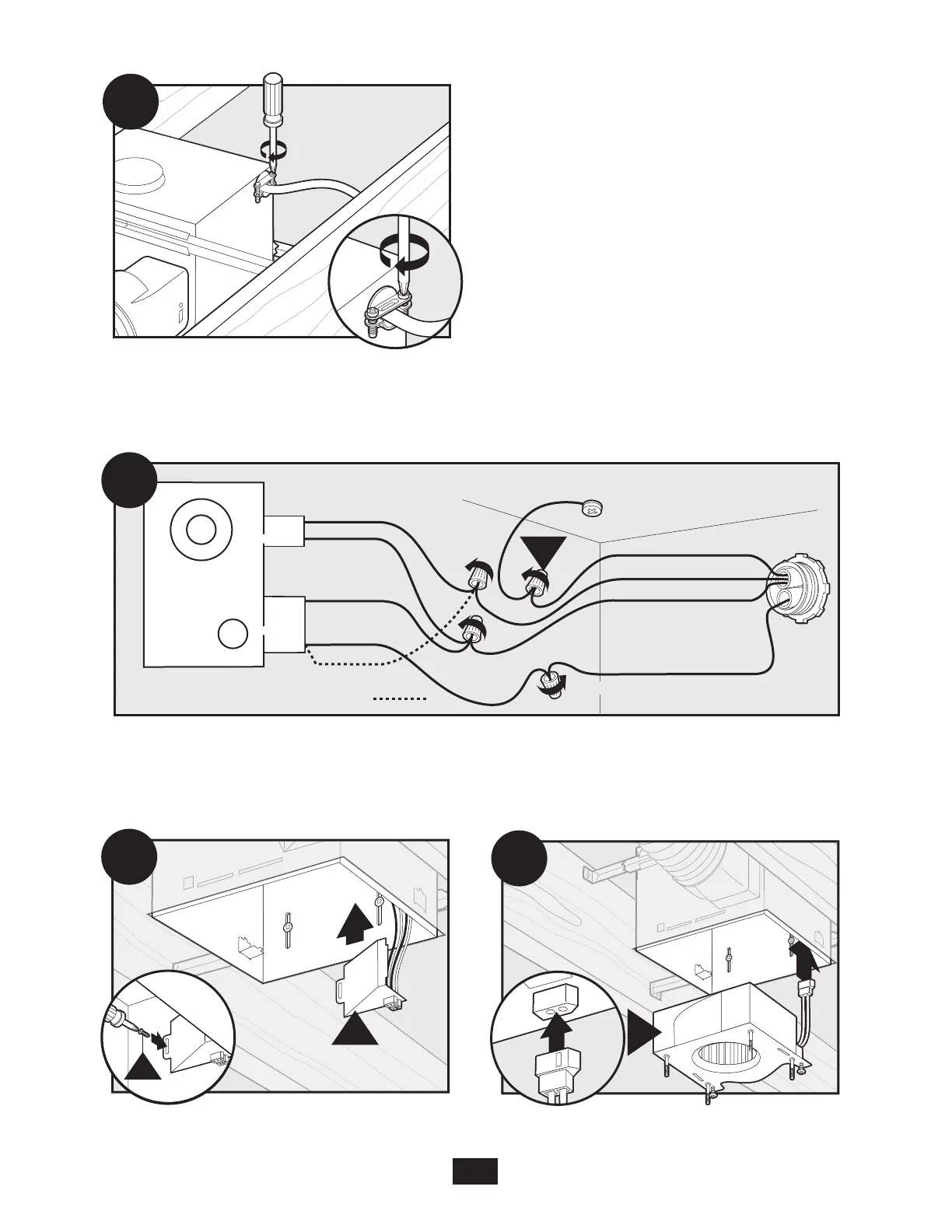

C21
A
2
broches
2
broches
Moteur
du ventilateur
Lumière
Lumière
Vert
Blanc
Noir
Noir
Blanc
Blanc
Cuivre nu
Prise de terre
C22
*Option
2
broches
3
broches
Noir
Noir
Interrupteur principal 1 (entrée CA)
Interrupteur principal 2 (entrée CA)
*Option ventilateur et lumière principale ensemble
C24
H
G
F
C23
Serrer les vis du raccord.
Connecter les fils tel qu’indiqué.
Installer la plaque de couvercle du câblage. Assurez-
vous que toutes les connexions de câblage sont
dans la boîte ou derrière la plaque de couvercle du
câblage.
Connecter le câblage. NE LAISSER PAS LE
MOTEUR/SOUFLEUR PENDRE PAR LE CÂBLAGE.
