Parts List
MODEL #
52020
Lista de piezas
MODELO #
DRAWING #
K0621-01
ESQUEMA #
Weight ±2 lbs
16.2 lbs (7.4 kg)
Peso ±2 lb
FINISH White/Pink
FINISH Blanco/Rosado
Item# Item Name Qty. Part# Nombre del Item
1 Hanging System Kit 1 K0065-01 Kit del sistema de suspensión
5
Ceiling Bracket
1
Soporte de techo
7
Canopy
1
Campana
11
Downrod Assembly
1
Conjunto de varilla
13
Setscrew
1
Tornillo de jación
18
Canopy Screw
2
Tornillo de la campana
20
Wood Screw 3”
2
Tornillo para madera de 3”
24
Flat Washer
2
Arandela plana
26
Mounng Isolator
4
Aislador de montaje
28
Wire Connector
4
Conector de cable
30
Hanger Pipe
1
Tubo de suspensión
50 Hardware Kit 1 K0621-00-860 Kit de materiales
51
Blade Assembly Screw
16
Tornillo de montaje de paleta
53
Machine Screw 6-32
6
Tornillo mecánico 6-32
57
Switch Housing Cap Screw
2
Tornillo de tapa de la caja del interruptor
62
Flat Washer
16
Arandela plana
66 Switch Housing Assembly 1 K0375-01 Montaje de la caja de interruptor
68 Dummy Terminal, Male 1 08198-01 Terminal simulado, macho
69 Dummy Terminal, Female 1 08200-01 Terminal simulado, hembra
71 Switch Housing Cap 1 K0538-01 Tapa de la caja del interruptor
76 Light Kit Assembly 1 K0532-08 Conjunto del kit de luz
79 Wire Harness (not shown) 1 K0089-03 Mazo de alambres (no se muestra)
80 Globe/Shade 1 K0628-01-252 Pantalla
83 Candelabra Bulb 2 77646-08 Bombilla po candelabro
88 Globe Retainer 1 K0194-01 Cerrojo po globo
90 Finial Cap 1 K0259-01 Tapa de cubierta ornamental
92 Finial 1 64771-01 Cubierta ornamental
96 Blade Iron Set 1 K0566-05 Juego de soporte de paletas
98 Blade Set 1 K0622-15-074 Juego de paletas
104 Blade Iron Armature Screw 11 K0064-01 Vis de fer de pale
130 Pull Chain Pendant 2 77450-01 Pendiente del rador de cadena
133 Pull Chain Extension 1 K0139-03 Extensión del rador de cadena
140 Balancing Kit 1 K0118-01 Kit de equilibrado
5
11
98
96
7
20
28
24
18
88
90
80
92
66
76
104
62
51
83
140
30
130
71 57 69 68
Included Accessories / Accesorios incluidos
Optional Accessories / Accesorios opcionales
These parts are used only if removing the light kit from the fan.
Estas partes se usan solamente si se retira el kit de iluminación del ventilador.
13
26
133
Pre-installed Parts / Partes preinstaladas
#
Item# in Parts List
Artículo# en Lista de partes
Spare Parts Bag
Bolsa de partes de repuesto
Hardware drawn to scale
For your convenience, you may receive extra fasteners.
Materiales dibujado a escala
Para su comodidad, es posible que reciba sujetadores extra.
53

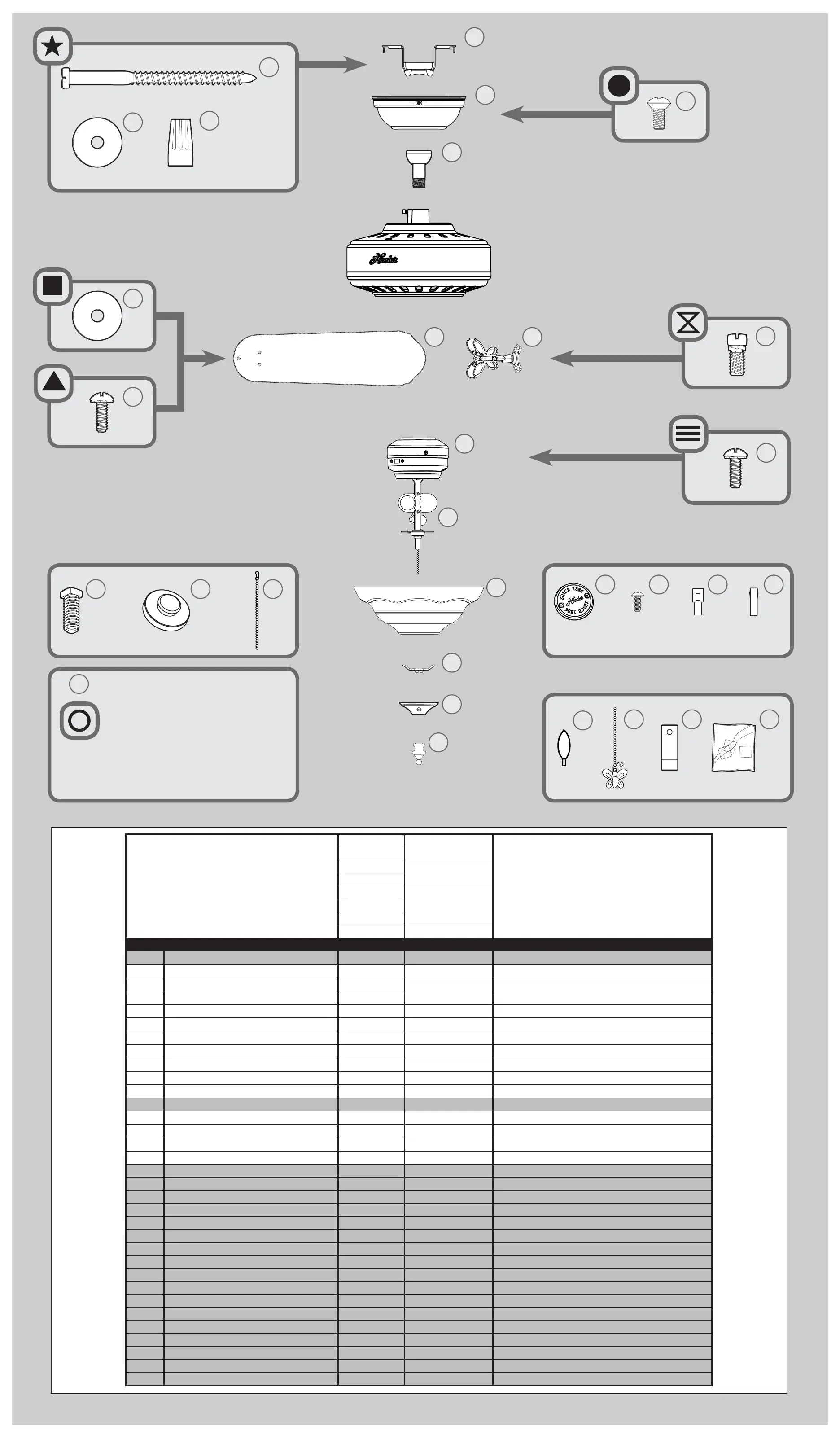

PARTS GUIDE
GUIA DE PARTES
To Previous Page
