3. Comment assembler l'extracteur de jus

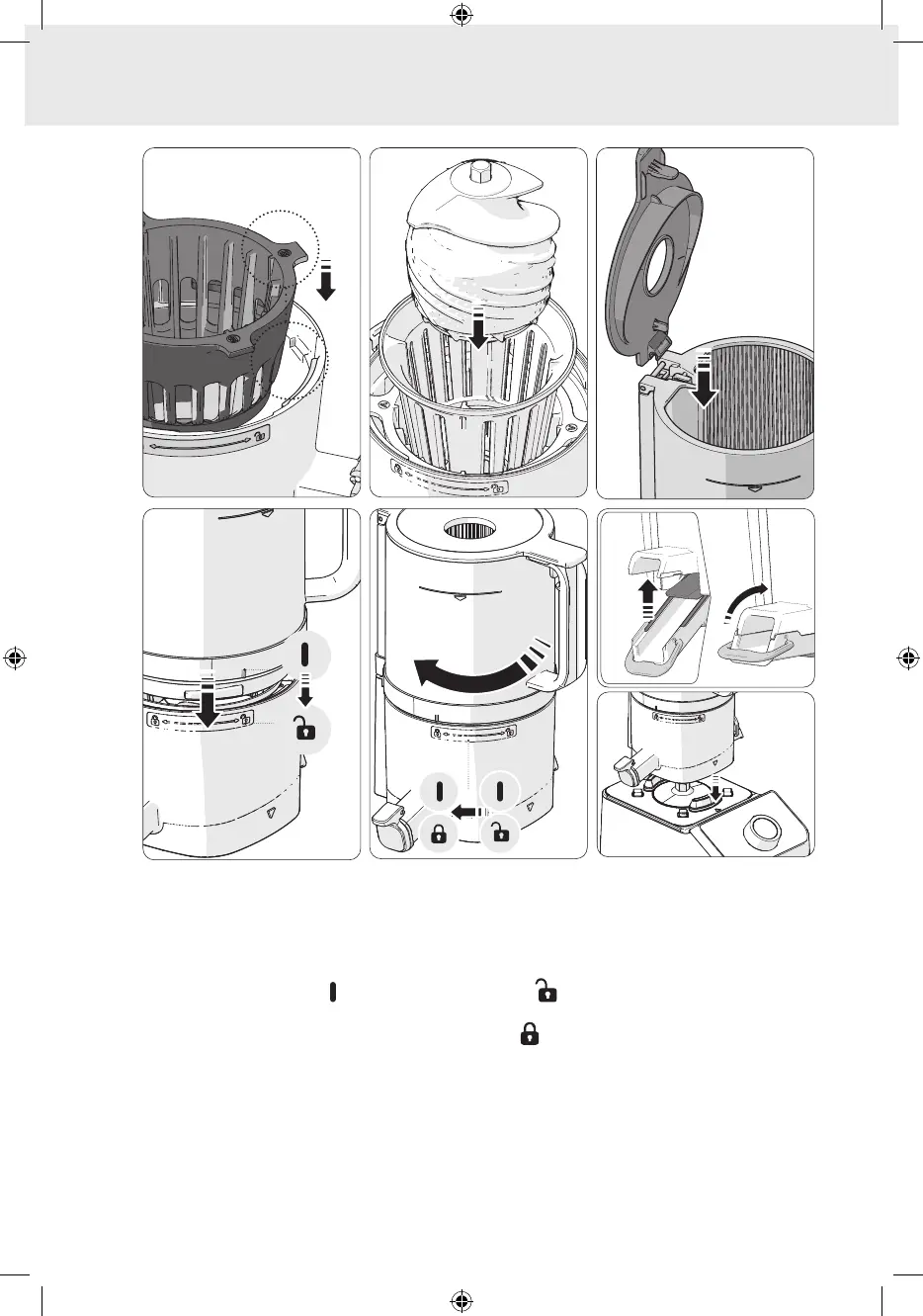

01 Ajuster la partie saillante en haut du filtre extérieur (⑤-1/⑥-1) avec la rainure de la chambre (⑦-5) pour l’assembler.
02 Installer le filtre intérieur et visser le filtre extérieur, qui est installé sur la chambre.
Assemblez-les de manière à ce que le point de liaison du (④-1) filtre intérieur rejoigne la protubérance située en haut du filtre extérieur
(⑤-1/⑥-1).
03 Assembler le couvercle de la trémie (①-3) verticalement sur celle-ci (②-1).
04 Aligner le repère d’assemblage [ ] de la trémie (⑦-1) avec le repère de [ ] guide de marquage de la chambre (②-3) pour
les assembler.
05 Tournez la trémie assemblée dans le sens des aiguilles d'une montre [ ] jusqu'au point de repère.
Si les pièces internes ne sont pas assemblées correctement, la trémie ne se fermera pas.
06 Vérifier si le couvercle de décharge (⑦-2) et la boucle de la chambre sont correctement fermés.
1. Soulever le couvercle de décharge pour le fermer et le fixer à l'aide de la boucle.
2. Si la garniture n'est pas correctement assemblée ou si le levier n'est pas correctement fermé, le jus peut couler ou le levier peut
s'ouvrir pendant l'extraction.
07 Placer l'ensemble de la chambre correctement assemblé sur le boîtier de l'appareil selon le point de repère (⑦-8) de la
chambre et le point de repère du boîtier de l'appareil (⑨-2).
Si la trémie est assemblée sur le dessus du boîtier de l'appareil, la trémie n'est pas verrouillée à fond en raison de la «bosse
d’étanchéité» orange.
Si la chambre n'est pas positionnée selon le repère, tournez-la légèrement à gauche et à droite pour la positionner selon le point de
repère.
