56

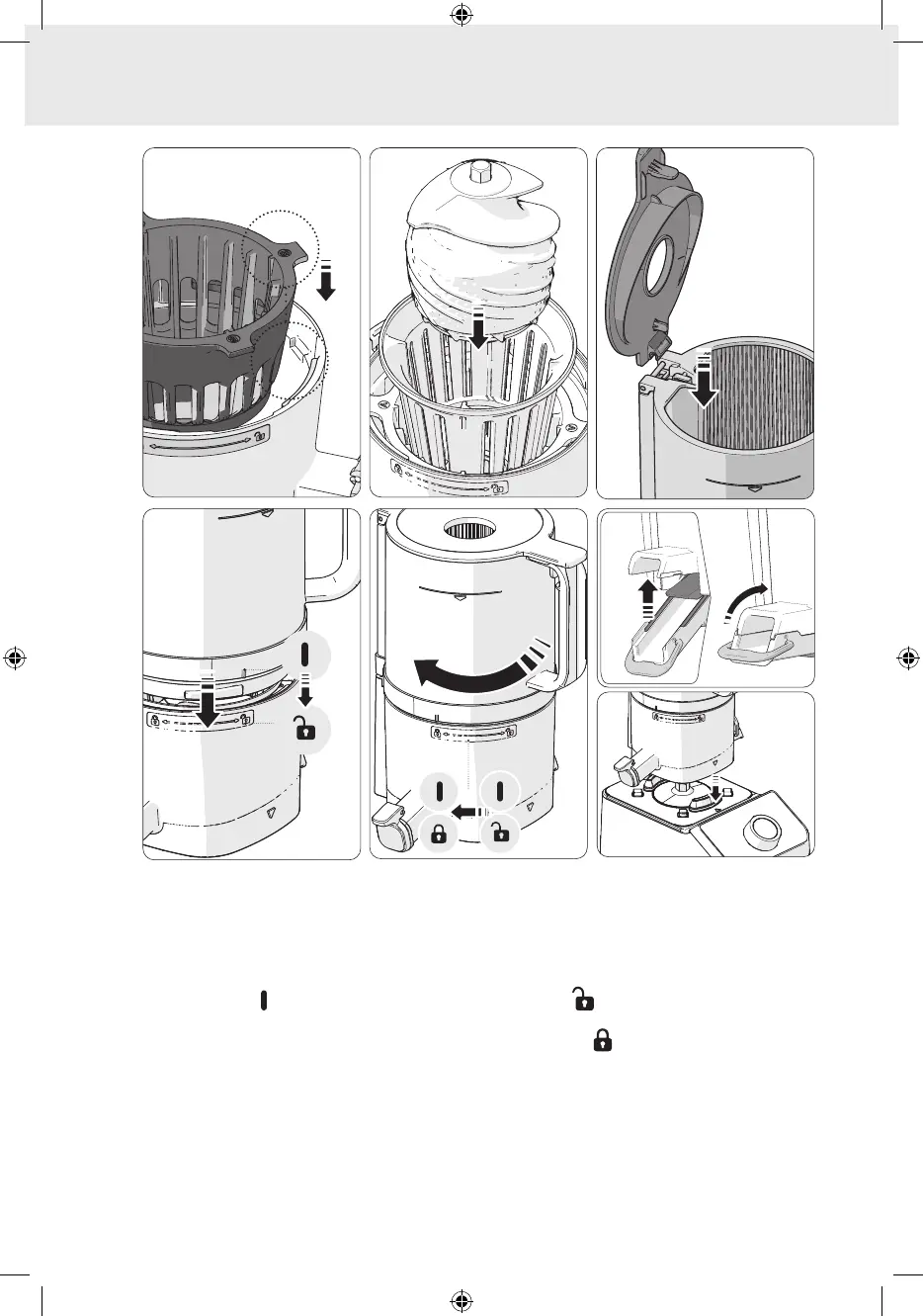

3. Cómo montar la licuadora
01 Haga coincidir la parte que sobresale en la parte superior del filtro exterior (⑤-1/⑥-1) con la ranura de la cámara
(⑦-5) para ensamblar.
02 Monte el filtro interior y la hélice el filtro exterior, que está montado en la cámara.
Móntelos de manera que el punto de unión del filtro interior (④-1) se una con el saliente de la parte superior del filtro exterior
(⑤-1/⑥-1).
03 Monte la tapa de la tolva (①-3) verticalmente en la tolva (②-1).
04 Alinee la marca [ ] de la guía de montaje de la tolva (⑦-1) con la marca [ ] de la guía de montaje de la cámara
(②-3) para ensamblarlas.
05 Gire la tolva ensamblada en el sentido de las agujas del reloj hasta la marca [ ] de la guía de montaje de la cámara.
Si las piezas internas no están ensambladas correctamente, la tolva no cerrará.
06 Compruebe si la tapa de descarga (⑦-2) y el cierre de la cámara están bien cerrados.
1. Levante la tapa de descarga para cerrarla y fíjela con el cierre.
2. Si la empaquetadura no está correctamente montada o la palanca no está bien cerrada, puede haber fugas de jugo o la
palanca puede abrirse durante la extracción.
07 Coloque el conjunto de la cámara correctamente montado en la base del producto siguiendo la marca de guía de la
cámara (⑦-8) y la marca de guía de la base del producto (⑨-2).
Si la tolva está montada encima de la base del producto, la tolva no está bloqueada del todo debido al "tope de bloqueo" de
color naranja.
Si la cámara no está asentada según la marca de guía, gírela ligeramente a la izquierda y a la derecha para asentarla en la
marca de guía.
⑤-1
/⑥-1
⑦-5
①-3
②-1
01
03
⑦-2
06
04
②-3
05
①
⑦-1
07
⑦-8
⑨-2
③
④-1
02
