3. Montaggio dell’estrattore di succo

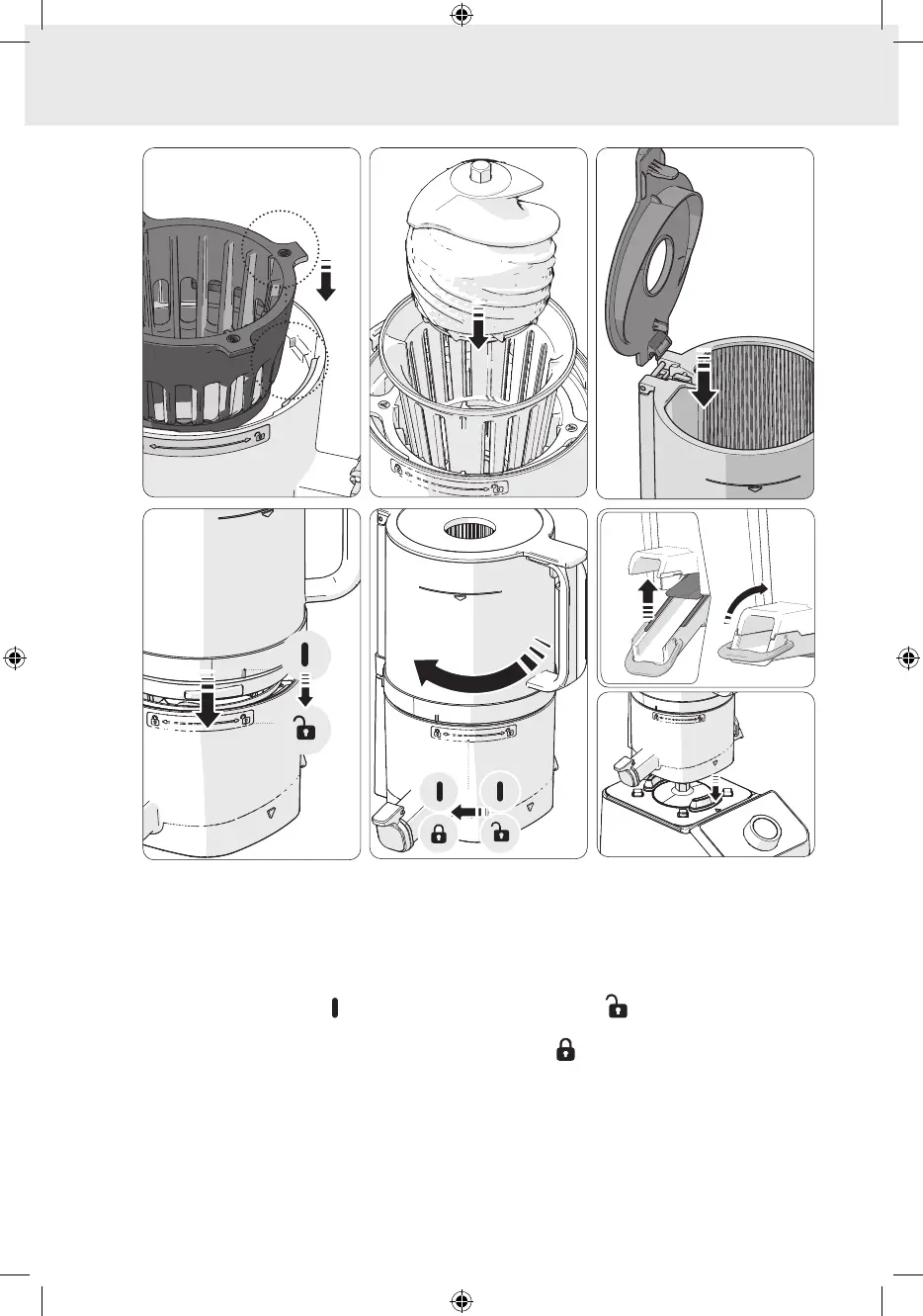

01 Far corrispondere la parte sporgente della parte superiore del filtro esterno (⑤-1/⑥-1) con la scanalatura del contenitore
(⑦-5) per montarla.
02 Montare il filtro interno e la coclea sul filtro esterno, che va poi montato sul contenitore.
Assemblare questi elementi in modo che il punto di unione del filtro interno (④-1) si congiunga alla sporgenza della parte superiore
del filtro esterno (⑤-1/⑥-1).
03 Montare il coperchio della tramoggia (①-3) verticalmente sulla tramoggia (②-1).
04 Allineare il segno di montaggio [ ] della tramoggia (⑦-1) con il segno di montaggio [ ] del contenitore (②-3) per
montarli.
05 Girare la tramoggia assemblata in senso orario fino al segno di montaggio [ ] del contenitore.
Se le parti interne non sono montate correttamente, la tramoggia non si chiude.
06 Controllare se il coperchio di scarico (⑦-2) e l’anello del contenitore sono chiusi correttamente.
1. Sollevare il coperchio di scarico per chiuderlo e fissarlo con l’anello.
2. Se la guarnizione non è montata correttamente o la leva non è chiusa correttamente, il succo può fuoriuscire o la leva può aprirsi
durante l’estrazione.
07 Collocare il set contenitore correttamente montato sul corpo del prodotto secondo il segno di montaggio del contenitore
(⑦-8) e il segno di montaggio del corpo del prodotto (⑨-2).
Se la tramoggia è montata sul corpo del prodotto, la tramoggia non è bloccata completamente a causa del “rialzo antisvitamento”
arancione.
Se il contenitore non è posizionato secondo il segno di montaggio, ruotarlo leggermente a sinistra e a destra per posizionarlo in
corrispondenza del segno di montaggio.
