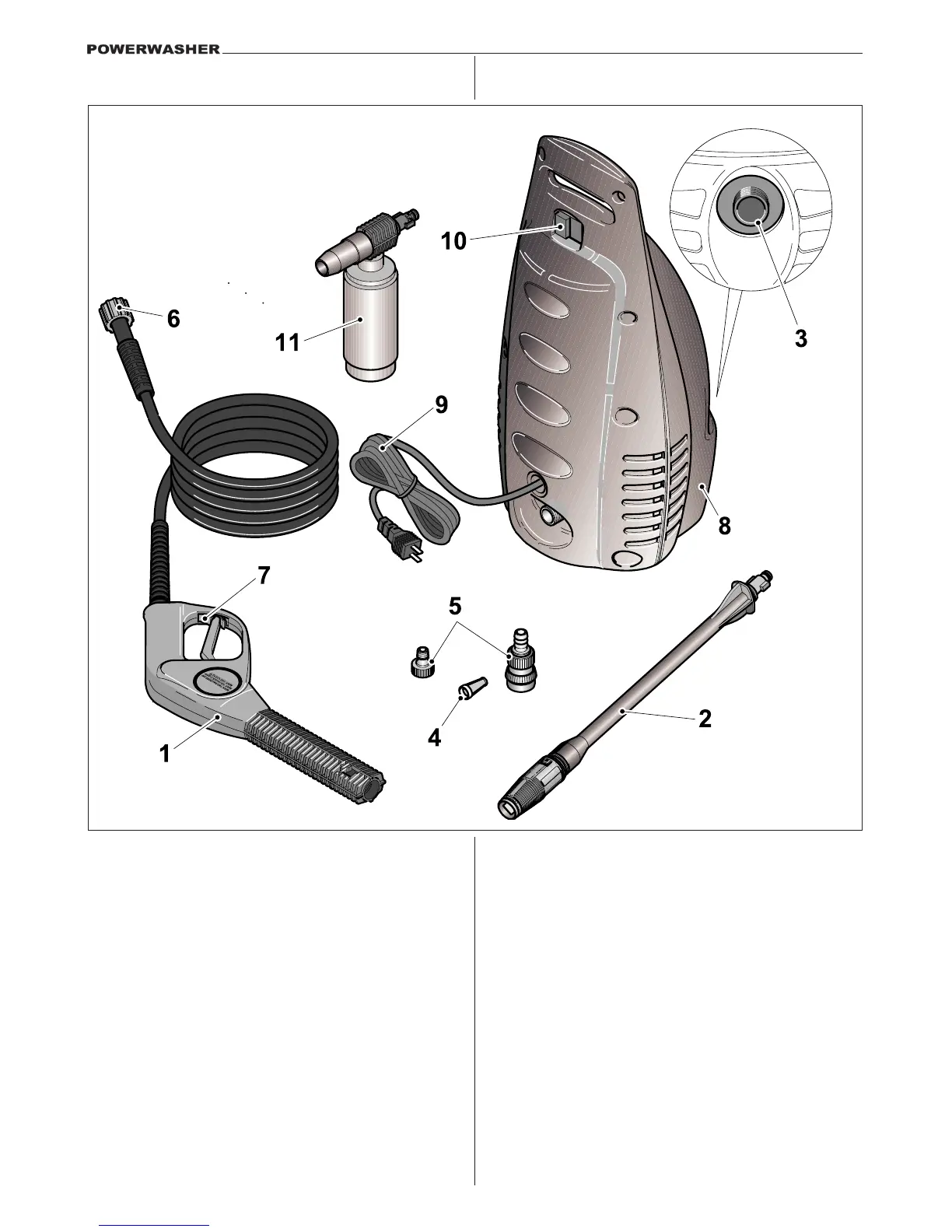

PARTS DRAWING
PARTS LIST
1 High-Pressure Hose & Spray Gun Assembly
2 Wand with Variable Nozzle Head
3 High Pressure Outlet
4 Inlet Screen Filter
5 Garden Hose Quick Connect Coupling Assembly
6 High-Pressure Hose Threaded Nut Coupler
7 Safety Lock
8 Motor and Pump in Case
9 Power Supply Cord
10 ON/OFF Switch
11 Soap Dispenser Assembly
COMPOSANTS
1 Ensemble du tube à haute pression et pistolet à jet
2 Lance avec tête du gicleur variable
3 Sortie haute pression
4 Filtre grille dentrée
5 Ensemble de jonction avec raccord rapide du
tuyau de jardin
6 Coupleur avec écrou fileté pour tube à haute
pression
7 Blocage de sécurité
8 Moteur et pompe avec carter
9 Câble dalimentation électrique
10 Interrupteur ON/OFF
11Ensemble de distribution du savon
5
SCHÉMA DES COMPOSANTS
