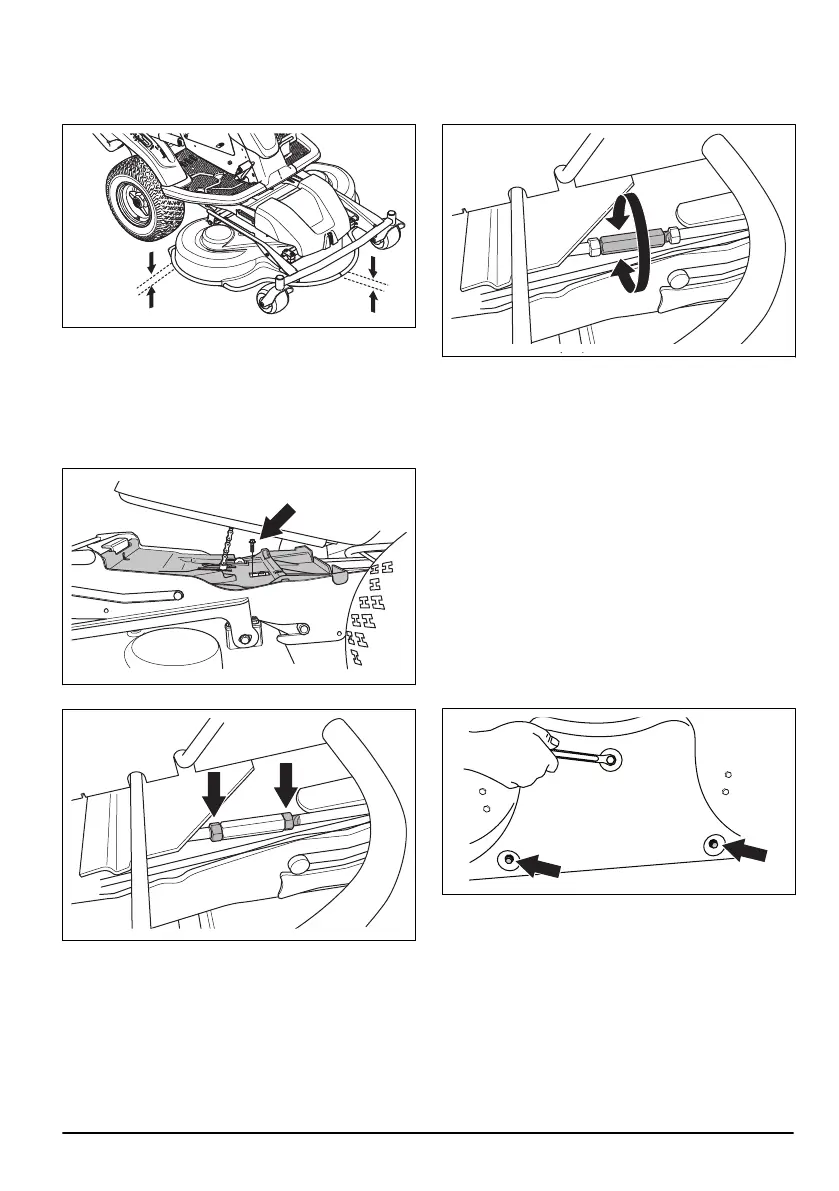

5. Misurare la distanza tra il suolo e i bordi anteriore e
posteriore del piatto di taglio. Accertarsi che il bordo
posteriore sia di 4-6 mm (1/5") più alto del bordo
anteriore.
Per regolare il parallelismo del piatto di
taglio
1. Rimuovere il coperchio anteriore e la piastra
poggiapiedi destra.
2. Rimuovere le viti che fissano la protezione della
cinghia e rimuoverla.
3. Allentare i dadi dei pistoncini.
4. Girare il pistoncino per estendere o ridurre il
sostegno. Estendere il sostegno per sollevare il
bordo posteriore del coperchio. Ridurre il sostegno
per abbassare il bordo posteriore del coperchio.
5. Serrare i dadi del pistoncino a regolazione terminata.
6. Eseguire un controllo del parallelismo. Vedere
Per
effettuare un controllo del parallelismo del piatto di
taglio alla pagina 94
.
7. Montare il proteggicinghia e serrare le viti.
8. Montare la piastra poggiapiedi destra e il coperchio
anteriore.
Per rimuovere il tappo BioClip
• Rimuovere il tappo BioClip per modificare un piatto
di taglio Combi da BioClip a scarico posteriore
dell'erba.
Per rimuovere e installare il tappo BioClip sul
piatto di taglio Combi 103
1. Mettere il piatto di taglio in posizione di servizio.
2. Rimuovere le 3 viti che fissano il tappo BioClip e
rimuovere il tappo.
3. Inserire 3 viti M8X15 mm nei fori delle viti per il tappo
BioClip per evitare di danneggiare la filettatura.
4. Mettere il piatto di taglio in posizione di falciatura.
5. Montare il tappo BioClip nella sequenza opposta.
Per rimuovere e installare il tappo BioClip sul
piatto di taglio Combi 94
1. Mettere il piatto di taglio in posizione di servizio.
1686 - 001 - 03.11.2021
95
