Position sind drei Einstellungen wählbar: Schnellfahr-
bereich (H), Langsamfahrbereich (L) und Neutral.
Bereich Vorwärts Rückwärts
Langsam . . . . 0–9,7 km/h . . . . . . . . . . . . 0–6,3 km/h
Schnell. . . . . .0–24,5 km/h . . . . . . . . . . . .0–15,8 km/h
Befindet sich der Hebel im außenliegenden Schacht,
fährt das Fahrzeug im Modus Verriegelter Allradan-
trieb. Mit dem Hebel in dieser Stellung ist die Hinter-
achse zugeschaltet, um die Traktion unter schwierigen
Bedingungen zu verbessern.
HINWEIS: Im Modus „Verriegelter Allradantrieb“
kann der Mäher nur im Langsamfahrbereich bewegt
werden.
WARNUNG: Bei der Fahrt an Hängen sollte das
Fahrzeug stets im Modus „Verriegelter Allradan-
trieb“ betrieben werden.
H. Zapfwellensteuerhebel (Abb. 3-11) – Mit diesem
Hebel kann die Zapfwelle ein- und ausgekuppelt
werden. Zum Einkuppeln der Zapfwelle Hebel nach
vorne bewegen und halten. Zum Auskuppeln der Zapf-
welle Hebel nach hinten bewegen.
a. Die Zapfwelle muss ausgekuppelt sein, um den
Motor anlassen zu können ( Siehe „Zapfwellen-
blockiersystem“ auf Seite 3-9).
WICHTIG: Sobald der Auswurfschacht des
Mähers verstopft, die Zapfwelle nicht wechsel-
weise ein- und auskuppeln. Dies kann zum Ausfall
der Zapfwellenkupplung führen. Bei einer Verstop-
fung sollte der Motor abgestellt, der Zündschlüssel
abgezogen und das Mähdeck von unten mit Hilfe
eines geeigneten Gegenstandes freigeräumt
werden. Hierfür keinesfalls die Hände benutzen.
WICHTIG: Ist die Zapfwelle eingekuppelt und der
Bediener hebt das Front-Anbaugerät bis zum
oberen Anschlag an, kuppelt sich die Zapfwelle
automatisch aus. Dies ist eine Sicherheitseinrich-
tung des Fahrzeugs!
I. Steuerhebel zur Werkzeugträgeranhebung
(Abb. 3-11) – Front-Anbaugeräte können mit Hilfe des
Steuerhebels zur Werkzeugträgeranhebung angehoben
und abgesenkt werden. Mit einer Hebelbewegung nach
vorne kann das Front-Anbaugerät abgesenkt, durch die
Hebelbewegung nach hinten angehoben werden.
Um das Anbaugerät abzusenken und in Schwebeposi-
tion zu bringen, Hebel nach vorne schieben. Um das
Anbaugerät anzuheben, Hebel nach hinten ziehen und
halten, bis das Anbaugerät die gewünschte Höhe
erreicht hat.
WARNUNG: Um eine Verletzungsgefahr zu
vermeiden, muss die Zapfwelle ausgekuppelt
werden, bevor der Steuerhebel zur Werkzeugträge-
ranhebung betätigt wird.
J. Gewichtübertragungssteuerung (Abb. 3-11) – Mit
Hilfe dieser Funktion kann der Bediener das Gewicht
des Mähdecks oder eines anderen Anbaugerätes auf
das Fahrzeug übertragen..
Drehen Sie den Knopf im Uhrzeigersinn, wird die
Gewichtsübertragung verstärkt. Weitere Informati-
onen hierzu finden Sie im Abschnitt Gewichtsübertra-
gungsventil.
Einstellen des Sitzes
Der Sitz kann auf vier verschiedene Arten verstellt werden,
um die bequemste Sitzposition zu erhalten:
1. Neigung der Rückenlehne (Abb. 3-12)
2. Verschiebung in Längsrichtung (Abb. 3-13)
3. Gewicht (Abb. 3-13)
4. Lendenwirbelunterstützung (Abb. 3-14)
Einstellen des Lenkrades
Die Modellreihe 3700 ist mit einem verstellbaren Lenkrad
ausgestattet, das in Höhe und Neigung eingestellt werden
kann.
Um die Höhe des Lenkrades einzustellen, Lenkradnabe
nach links drehen und die Teleskoplenksäule anheben oder
absenken, bis die gewünschte Höhe erreicht ist. Lenkradnabe
anschließend nach rechts drehen und in dieser Position verrie-
geln. (Abb. 3-15) HINWEIS: Lenkradnabe bei der Verriege-
lung nicht überdrehen.
Um das Lenkrad zu neigen, Hebel nach oben ziehen und
Lenkrad in die gewünschte Position bringen. Bleibt das
Lenkrad bei hochgezogenem Hebel nicht in Position, federt es
in die vorderste Position. Diese Funktion dient dazu, bei der
Montage und Demontage des Fahrzeugs zusätzlichen Arbeits-
raum zu erhalten. (Abb. 3-16)
Sicherheitsverriegelungssystem
Das Fahrzeug ist mit einem Sicherheitsverriegelungssystem
ausgestattet, das sich aus dem Bremsenschalter, dem Fahrer-
sitzschalter, dem Zapfwellenschalter und dem Getriebeneut-
ralschalter zusammensetzt.
Das Sicherheitsverriegelungssystem des Fahrzeugs muss
täglich vor Arbeitsbeginn geprüft werden. Dieses System
ist eine wichtige Sicherheitseinrichtung des Fahrzeugs und
sollte bei einer Störung sofort repariert werden. Die Maschine
enthält auch einen separaten Sicherheitsschalter im Fahrersitz,

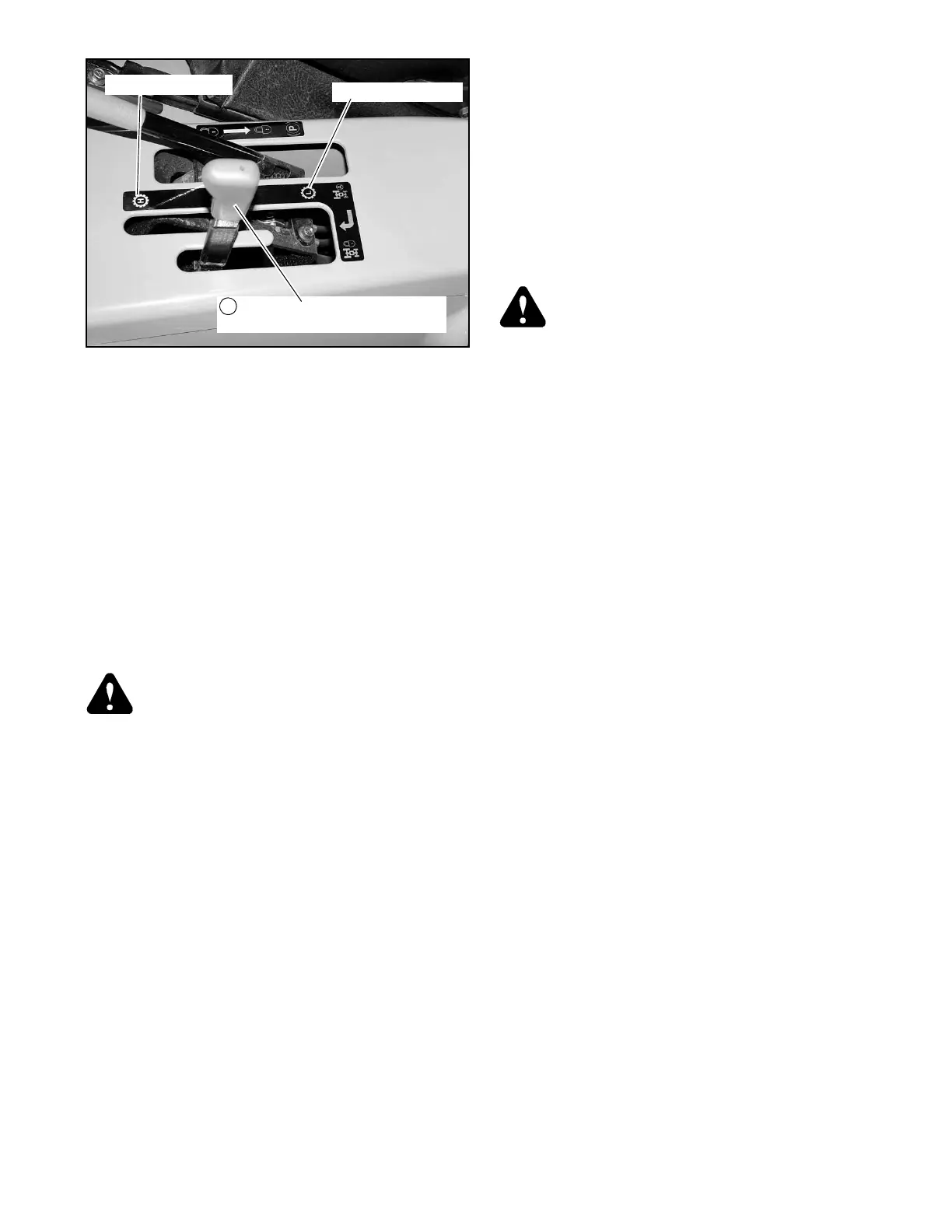

Abb. 3-10
Getriebewahlhebel in der Stellung
„Verriegelter Allradantrieb“
Schnellfahrbereich
Langsamfahrbereich
