109627CE_0512 4-17 REV F
6. Sobald die Sicherungsmuttern lose und zurückgeschraubt
sind, drehen Sie die Spurstange in die jeweilige Richtung
und stellen Sie sie so ein, dass die erforderlichen
Abstände gemäß Schritt 4 eingehalten werden.
7. Ziehen Sie die Sicherungsmuttern an beiden Enden der
Spurstange fest. Stellen Sie sicher, dass sich die Kugelge-
lenke an beiden Enden bei angezogenen Sicherungsmut-
tern frei bewegen können.

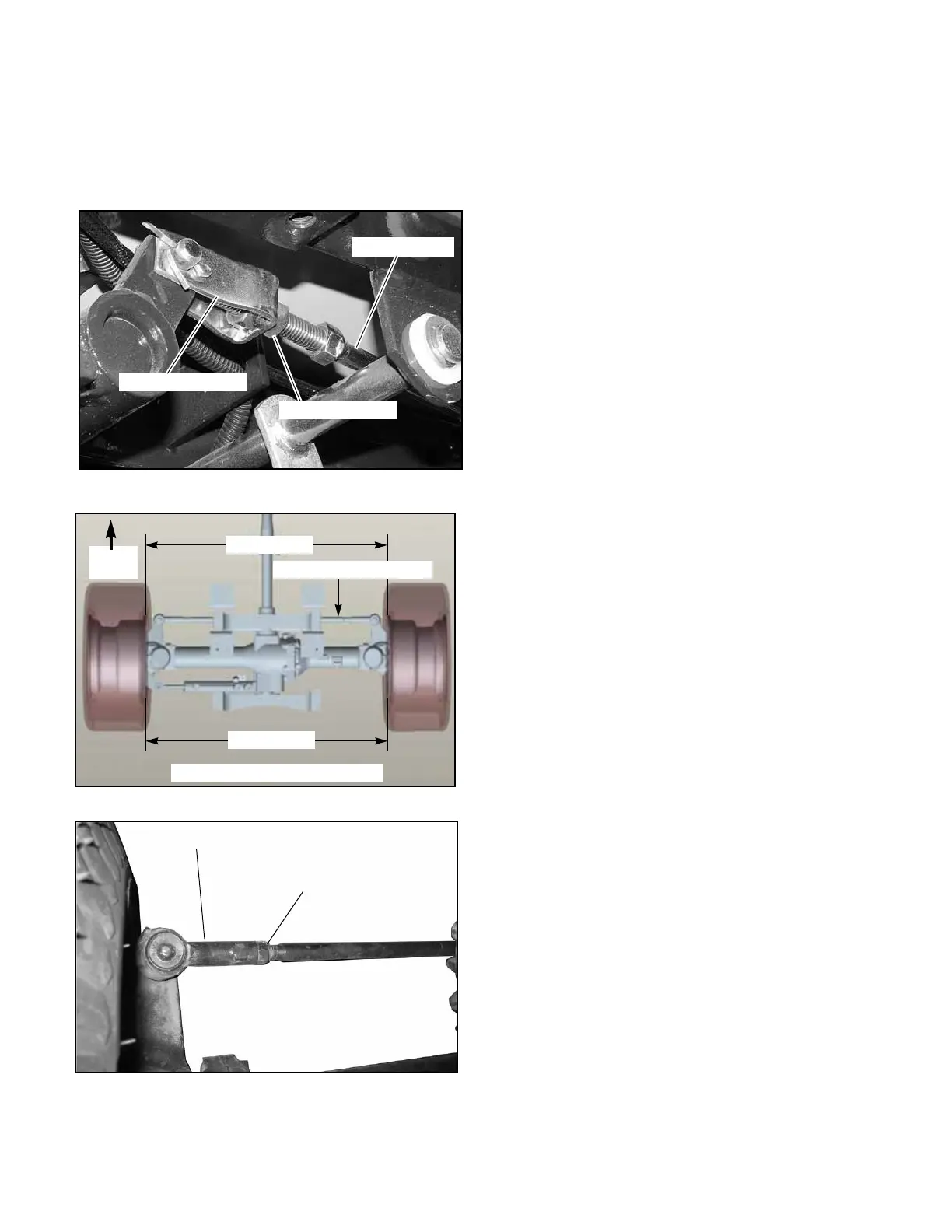

Abb. 4-36
Abb. 4-37
Abb. 4-38
Vorderer Gabelbügel
Sicherungsmutter
Bremsstange
Abstand ‚F’
Abstand ‚R’
F = R mm − 3,175 mm
Einstellbare Spurstange
Front
Sicherungsmutter
Spurstange
