REV F 4-16 109627CE_0512
Inspektion und Einstellung der Betriebsbremse
Die Betriebsbremse muss eingestellt werden, wenn:
a. das Bremspedal weniger als 10 mm oder mehr als
19 mm Spiel aufweist (Abb. 4-33 & Abb. 4-34), oder
b. wenn die Bremswirkung nachlässt, oder
c. wenn die Bremse schleift.
1. Stellen Sie das Fahrzeug auf waagerechtem Untergrund
ab, senken Sie das Mähdeck oder das Anbaugerät ab,
stellen Sie den Motor ab und ziehen Sie den Schlüssel ab.
Verkeilen Sie die vorderen Räder, damit das Fahrzeug
nicht wegrollen kann. Die Feststellbremse darf nicht
angezogen sein.

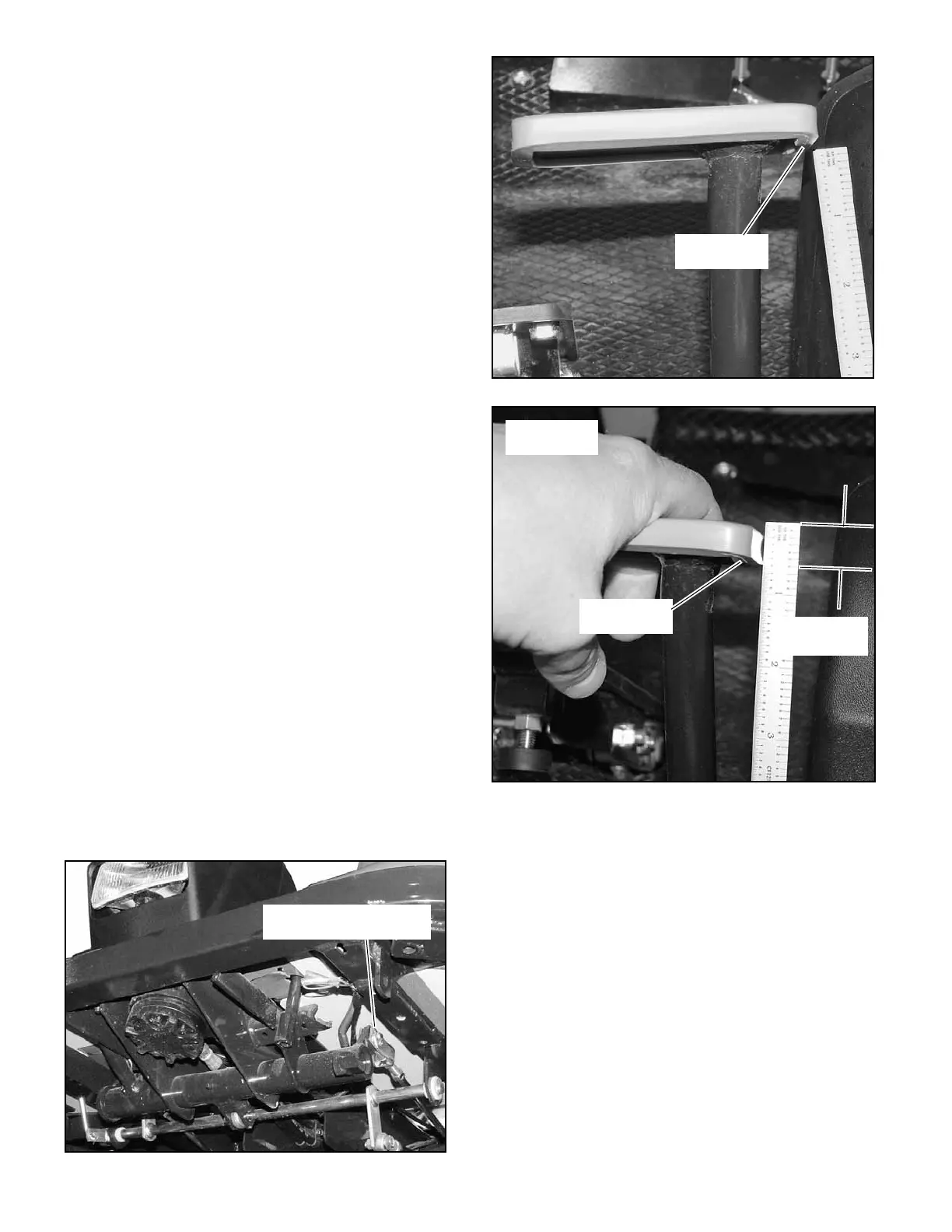

2. Überprüfen Sie das Spiel des Bremspedals (Abb. 4-33 &
Abb. 4-34). Das Spiel wird ermittelt, indem Sie die
Weglänge messen, die das Bremspedal zurücklegt, wenn
Sie aus der Normalposition so weit drücken, bis die
Bremswirkung einsetzt. Messen Sie diese Weglänge –
beträgt sie mehr als 19 mm oder weniger als 10 mm,
müssen die Bremsen eingestellt werden.
3. Die Bremsstangen befinden sich unterhalb der Boden-
platte. (Abb. 4-35) Lösen Sie die Sicherungsmuttern
hinter dem vorderen Gabelbügel auf jeder der beiden
Bremsstangenbaugruppen. Drehen Sie die Sicherungs-
muttern zurück. Abb. 4-36
4. Stellen Sie die Bremsstangen so ein, dass ein korrektes
Pedalspiel erzielt wird. Stellen Sie sicher, dass bei den
Bremsstangen rechts und links die gleiche Länge einge-
stellt ist.
5. Überprüfen Sie das Pedalspiel nochmals (Schritt 2).
Verändern Sie die Einstellung, falls erforderlich.
6. Ziehen Sie die Sicherungsmuttern gegen den Fuß der
Gabelbügel an.
Sobald die Bremsen richtig eingestellt sind, überprüfen Sie
die einwandfreie Bremswirkung in einem sicheren Bereich, in
dem sich keine Hindernisse oder Personen befinden. Stellen Sie
sicher, dass die Bremse auf beide Vorderräder gleichmäßig
wirkt. Verändern Sie die Einstellung, falls erforderlich.
Wenn Sie ein schleifen der Bremsen bemerken, überprüfen
Sie die Einstellung der Feststellbremse. Falls das Problem
dadurch nicht gelöst ist und die Bremse noch nicht einwandfrei
arbeitet, verwenden Sie das Fahrzeug nicht und wenden Sie
sich an Ihren Hustler Fachhändler.
Einstellung des Spurwinkels am Hinterrad
1. Stellen Sie das Fahrzeug mit gerade ausgerichteten
Rädern auf ebenem und waagerechtem Untergrund ab, so
dass das Fahrzeug exakt geradeaus fährt.
2. Ziehen Sie die Feststellbremse fest an, senken Sie das
Front-Anbaugerät ab und stellen Sie den Motor ab.
Ziehen Sie die Schlüssel ab. Verkeilen Sie die Vorder-
räder des Fahrzeugs.
3. Messen Sie die Abstände ‚F’ und ‚R’. Damit sind die
Abstände zwischen den Felgeninnenkanten von rechtem
und linkem Rad gemeint. Diese Abstände müssen jeweils
auf Höhe der Achsmitte gemessen werden. Abb. 4-37
4. Der Messwert für den Abstand ‚F’ muss zwischen
1,9 mm und 4,4 mm unter dem Abstand ‚R’ liegen.
5. Muss der Vorspurwinkel neu eingestellt werden, um die
erforderlichen Abstände zu erreichen, lösen Sie die
Sicherungsmuttern an beiden Enden der Spurstange.
Abb. 4-38
Abb. 4-35
Stange zur Bremsgestänge-
einstellung – links
Abb. 4-33
Abb. 4-34
Unterkante des
Bremspedals
(10 mm –
19 mm)
Unterkante des
Bremspedals
Unterkante des
Bremspedals
