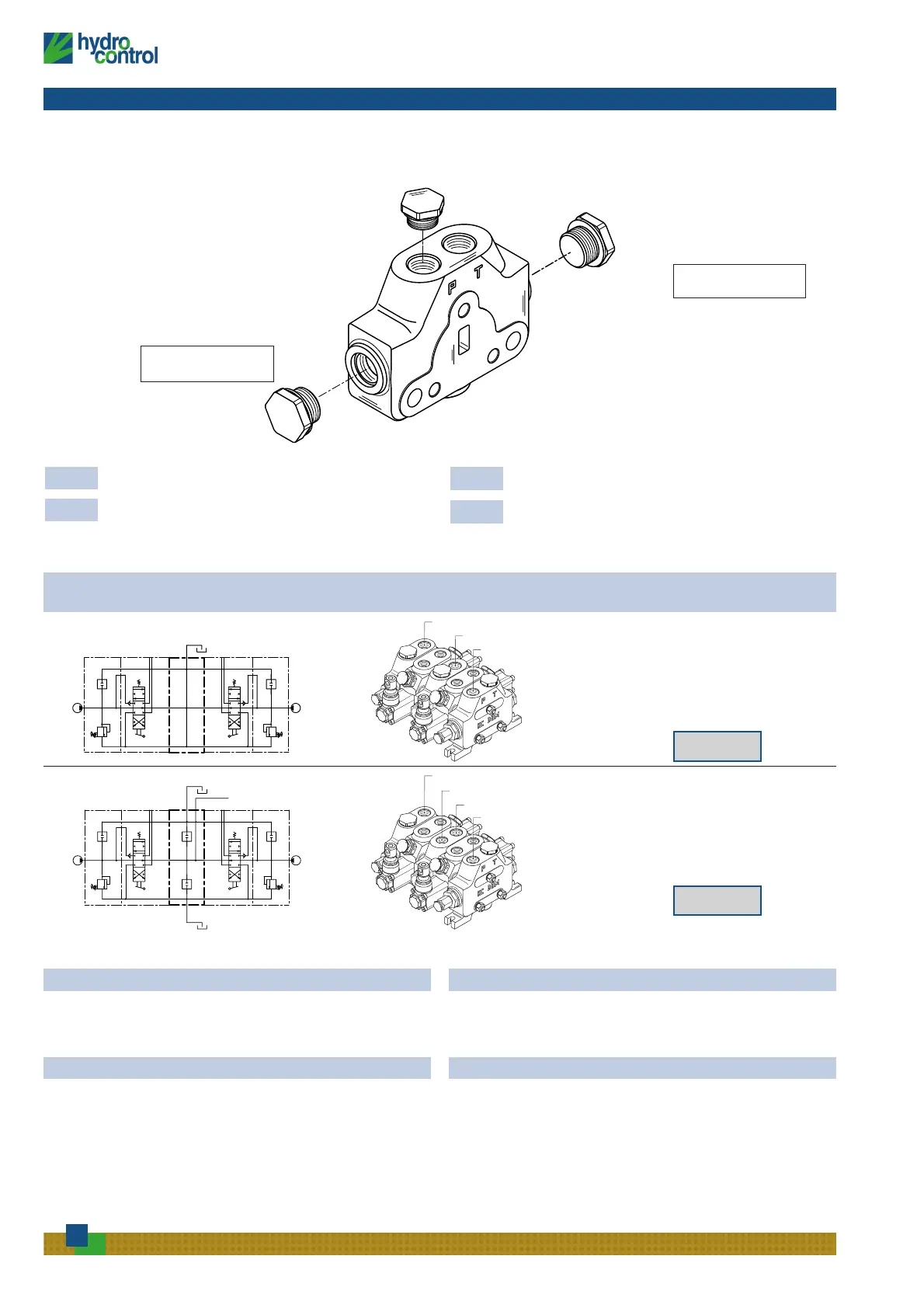

INTERMEDIATE SECTIONS - ZWISCHENSEKTIONEN
48
HCD3M-04
HC-D3M
42
Sectional Valve -WEGEVENTIL IN SEKTIONSBAUWEISE
Durch den T-Anschluss oben kann der Ölstrom der beiden
Pumpen und der Verbraucheranschlüsse an einem einzigen
Ausgang angeschlossen werden.
Funktionsweise Zwischenausgangssektion
Operation of intermediate outlet section
AUSFÜHRUNG F
Durch die entsprechende Sektion kann der Ölstrom der
beiden Pumpen zu zwei Ausgängen geleitet werden:
- HPCO zur Versorgung eines weiteren Wegeventils
- T für den Tankanschluss der Verbraucheranschlüsse
Um dies zu erzielen müssen die beiden T-Anschlüsse ver-
bunden werden.
AUSFÜHRUNG G
The above outlet section allows the flow of oil of the two
pumps and the tank ports to be piped to a single outlet T.
TYPE F
The section in question allows the flow of oil of the two
pumps to be piped in two outlets:
- HPCO for powering another directional control valve
- T for discharge of the work ports
In order to obtain this, the two T need to be linked.
TYPE G
Classification Ausführung
Bestellbeispiel
ZWISCHENAUSGANGSSEKTION
Order example
INTERMEDIATE OUTLET SECTION
BF Ausführung Zwischenausgangssektion .Seite 42
A G04 Ausgangsposition und Gewindeart . . .Seite 43
BF intermediate outlet section type . . . . . .page42
A G04 outlet position and available thread type . .page 43
PLUG KIT
STOPFEN
PLUG KIT
STOPFEN
