5.8. Fuerzas y pares de torsión de las bridas
En la siguiente tabla se indican los valores máximos permisibles de fuerza y par de las
bridas. Si no todas las cargas alcanzan el valor máximo admisible uno de estos valores
podrá ser superior al límite normal.
Póngase en contacto con su distribuidor para más información.

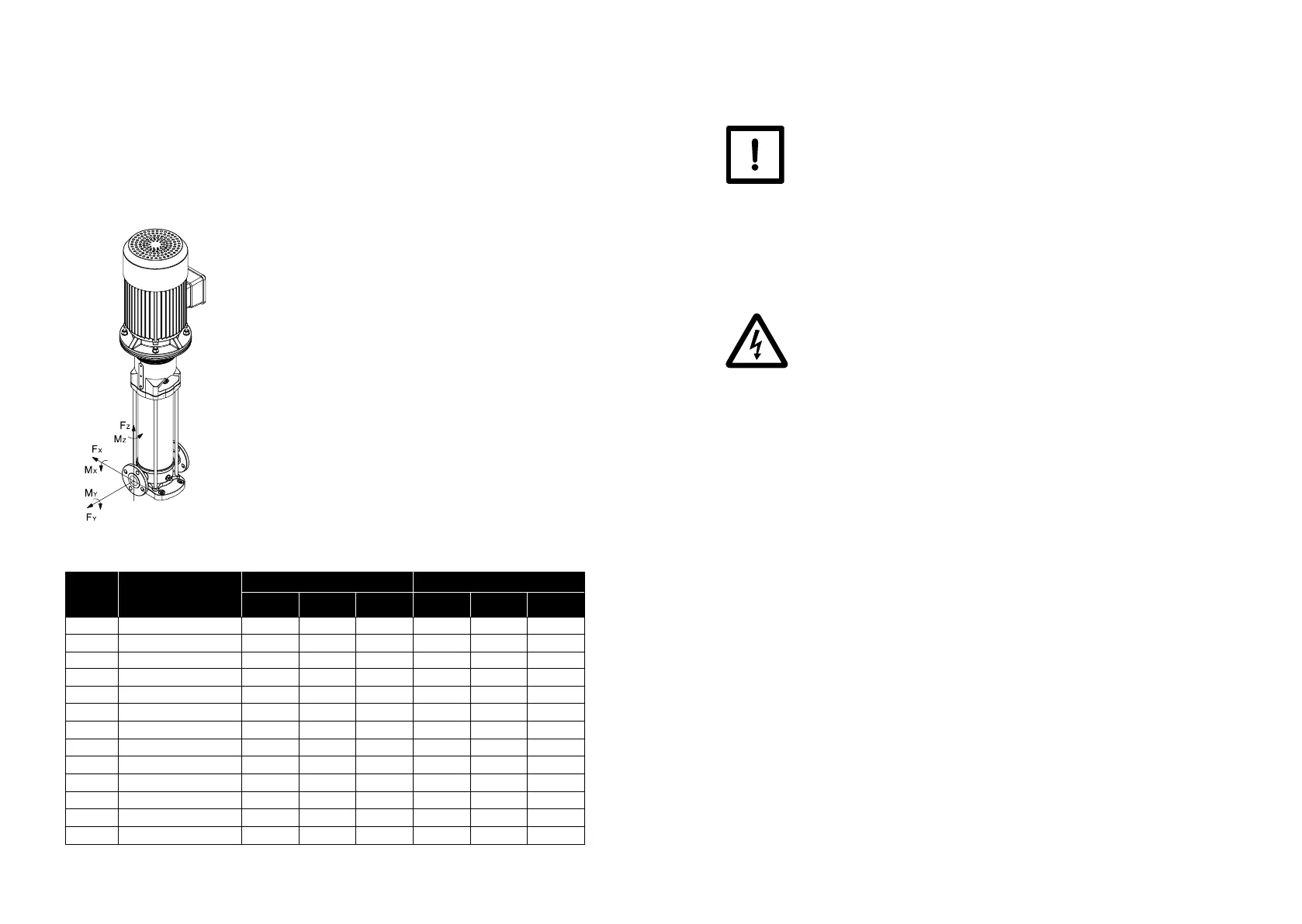

Figura 14:
Fuerzas y pares de torsión de las bridas
Dirección Y: Dirección aspiración/impulsión
Dirección Z: Dirección cuerpo hidráulico
Dirección X: 90º de la aspiración/impulsión
Brida,
DN
[mm]
Modelo
Fuerzas [N] Pares de torsión [N·m]
Fx Fy Fz Mx My Mz
DN25 VF, VX, VN 1 780 760 1170 1220 820 970
DN25 VF, VX, VN 3 780 760 1170 1220 820 970
DN32 VF, VX, VN 5 780 760 1170 1220 820 970
DN40 VF, VX, VN 10 1100 1000 1250 1300 900 1050
DN50 VF, VX, VN 15 1500 1350 1650 1400 1000 1150
DN50 VF, VX, VN 20 1500 1350 1650 1400 1000 1150
DN65 VF, VX, VN, VD 32 1875 1700 2075 1500 1075 1225
DN80 VF, VX, VN, VD 42 2250 2050 2500 1600 1150 1300
DN100 VF, VX, VN, VD 65 3000 2700 3350 1750 1250 1450
DN100 VF, VX, VN, VD 85 3000 2700 3350 1750 1250 1450
DN125 VF, VX, VN, VD 120 3000 2700 3350 1750 1250 1450
DN125 VF, VX, VN, VD 150 3000 2700 3350 1750 1250 1450
DN150 VF, VX, VN, VD 200 3000 2700 3350 1750 1250 1450
6. CONEXIÓN ELÉCTRICA
ATENCIÓN:
· La conexión eléctrica debe realizarla un electricista autorizado
conforme las normativas locales.
· El usuario deberá determinar si es necesario instalar un interruptor de
parada de emergencia.
· Los equipos de bombeo deben estar equipados siempre con los
dispositivos de seguridad requeridos por la normativa EN 60204-1 así
como los que se apliquen en el país en que la bomba está instalada.
PELIGRO:
Antes de quitar la tapa de la caja de conexiones y antes de retirar/
desmontar la bomba, hay que asegurarse de que se ha desconectado el
suministro eléctrico y de que no se puede conectar accidentalmente.
La tensión de alimentación y la frecuencia se especican en la placa de características
del motor. Asegúrese que el motor es apto para el suministro eléctrico con el que se va
a usar y que la conexión del terminal del motor es correcta.
6.1. Requisitos generales de conexionado
Compruebe que se cumplen los siguientes requisitos:
· Los cables eléctricos están protegidos contra altas temperaturas, vibraciones y
colisiones.
· La fuente de alimentación dispone lo siguiente:
- Un dispositivo de protección contra cortocircuitos
- Un conmutador diferencial de alta sensibilidad (30mA) [dispositivo de
corriente residual RCD] para ofrecer una protección adicional contra las
descargas eléctricas.
- Un interruptor aislante de la red eléctrica con un espacio de contacto
de al menos 3 mm.
