6.7. Einphasiger Anschluss
Der elektrische Anschluss von einphasigen Motoren erfolgt wie bei den dreiphasigen
über die Motorklemmen, die sich im Klemmenkasten des Motors benden. Der
Klemmenkasten der einphasigen Motoren ist deutlich größer als der der dreiphasigen
Motoren, denn in diesem ist auch noch ein Kondensator untergebracht.
Stromversorgung [V]
Niederspannung Hochspannung
50 Hz 220 - 230 240

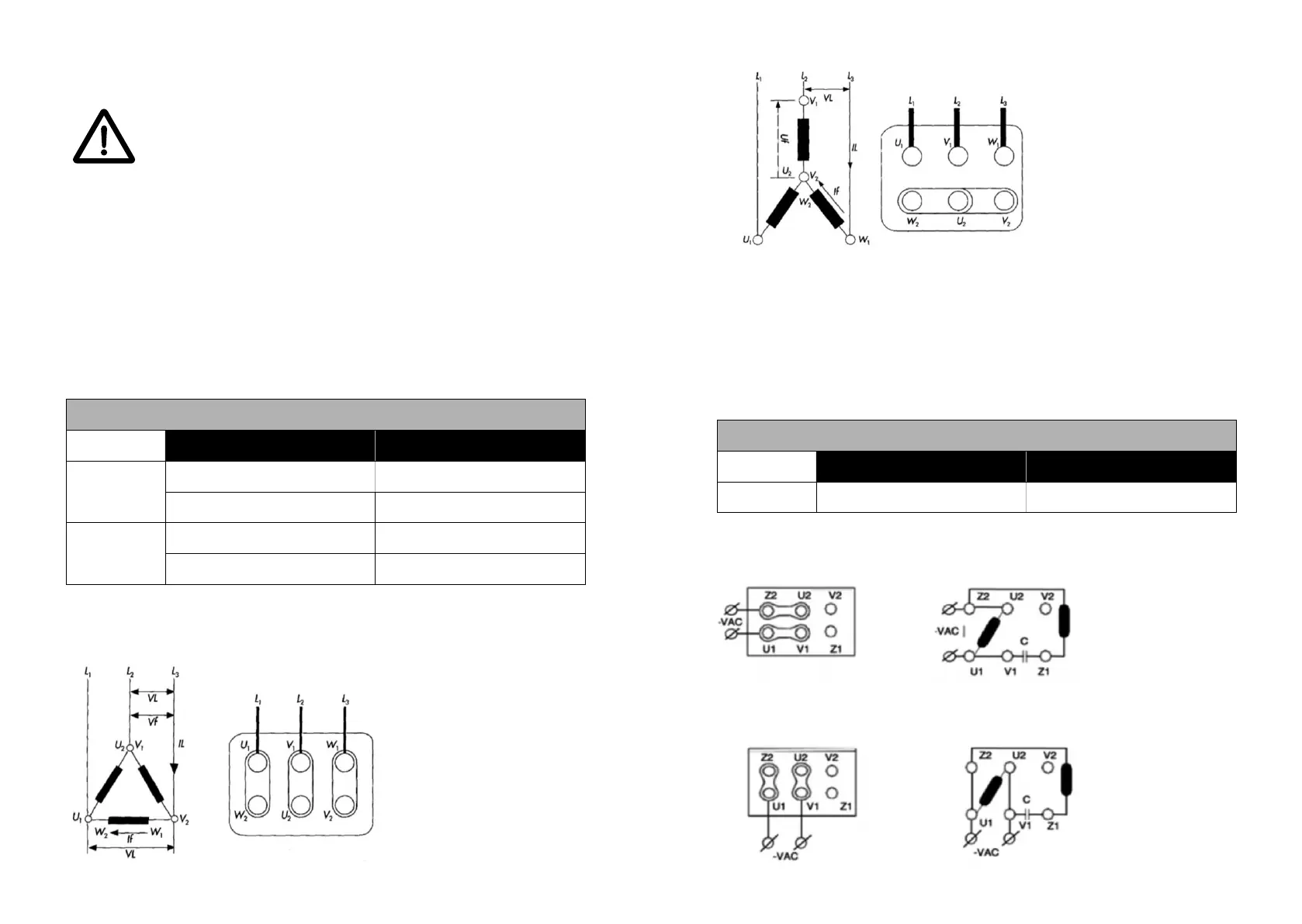

Abbildung 17:
Schemazeichnung und
Klemmenplatte bei einer
Sternschaltung
Abbildung 16:
Anschluss im
Uhrzeigersinn
Abbildung 17:
Anschluss gegen den
Uhrzeigersinn
6.5. Erdung
GEFAHR:
· Schließen Sie immer den externen Schutzleiter an das Erdungsterminal
an, bevor Sie irgendeinen anderen elektrischen Anschluss durchführen.
· Die gesamte elektrische Anlage muss geerdet werden. Dies gilt für die
Pumpe, den Motor und alle Schutzvorrichtungen. Überprüfen Sie mit
einem Test, ob der Erdungsschalter korrekt angeschlossen ist.
· Wenn das Motorkabel versehentlich abgenommen wird, muss der
Erdungsstecker der letzte Stecker sein, der vom Terminal abgenommen
wird. Stellen Sie sicher, dass das Erdungskabel länger ist als die
Phasenkabel. Das gilt für beide Enden des Kabelmotors.
6.6. Dreiphasiger Anschluss
3) Motoren mit 60 Hz, 0,37 - 1,1 kW: 220 - 277 / 380 - 440 V
Stromversorgung [V]
Dreiecksschaltung Sternschaltung
50 Hz
220 - 240 380 - 415
380 - 415 660 - 690
60 Hz
220 - 277 390 – 480
3)
380 - 480 660 - 690
Abbildung 15:
Schemazeichnung und
Klemmenplatte bei einer
Dreiecksschaltung
