Tarjeta de referencia LinkMaster Pro™
Probador apagado
Conecte a unidad a distancia – Encendido automático y prueba del cable
Pulse cualquier botón – Se enciende en la última modalidad usada
Las modalidades de operación del probador encendido son:
Prueba preliminar – Hace una prueba preliminar del cable por un extremo de
los cortocircuitos, interrupciones o pares separados. Con la unidad a distancia,
realiza una prueba completa de los cables con ID.
Salida a selección de modalidad
Sel Da comienzo una nueva prueba (en prueba preliminar solamente)
Longitud – Mide la longitud del cable
Salida a selección de modalidad
Selecciona un par específico o pares de selección automática
Ajusta la capacitancia/pie o m (CAL)
Tono - Aplica un tono a la clavija, par o todos los pares
Salida a selección de modalidad
Selecciona entre 4 tonos
Selecciona clavija o pares con señal de tono
Configuración – Fija las opciones seleccionables por el usuario
Salida a selección de modalidad
Opción basculante a otra opción
Recorrer opciones
Opciones: Pitido activado o desactivado al pasar
Pasa cable blindado o sin blindar
Longitud en pies o metros
Coaxial - Identifica el color y el número de la unidad a distancia. Prueba si hay
interrupciones o cortocircuitos.
Salida a selección de modalidad
Empezar prueba nueva
Seleccionar modo – Se usa para recorrer las funciones anteriores y apagar el
probador.
Avanza a la modalidad siguiente
Introduce la función mostrada en curso
MODE
SEL
MODE
SEL
MODE
SEL
▼
▼
▼
▼
MODE
SEL
MODE
SEL
MODE
SEL
▼
▼

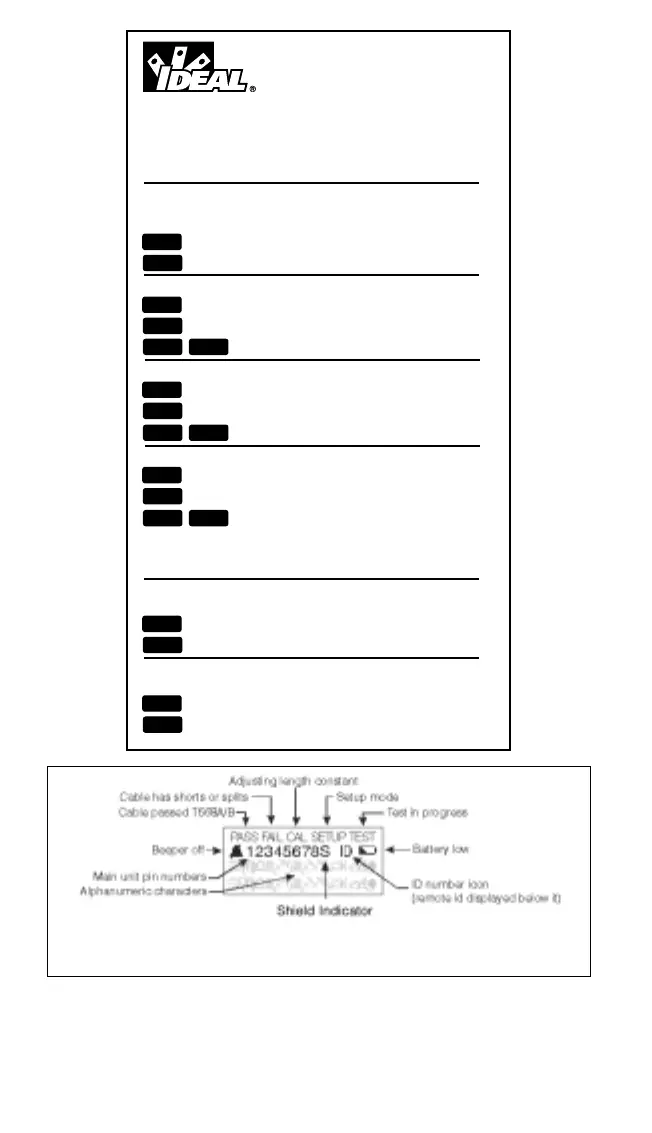

Pantalla LCD de LinkMaster™
