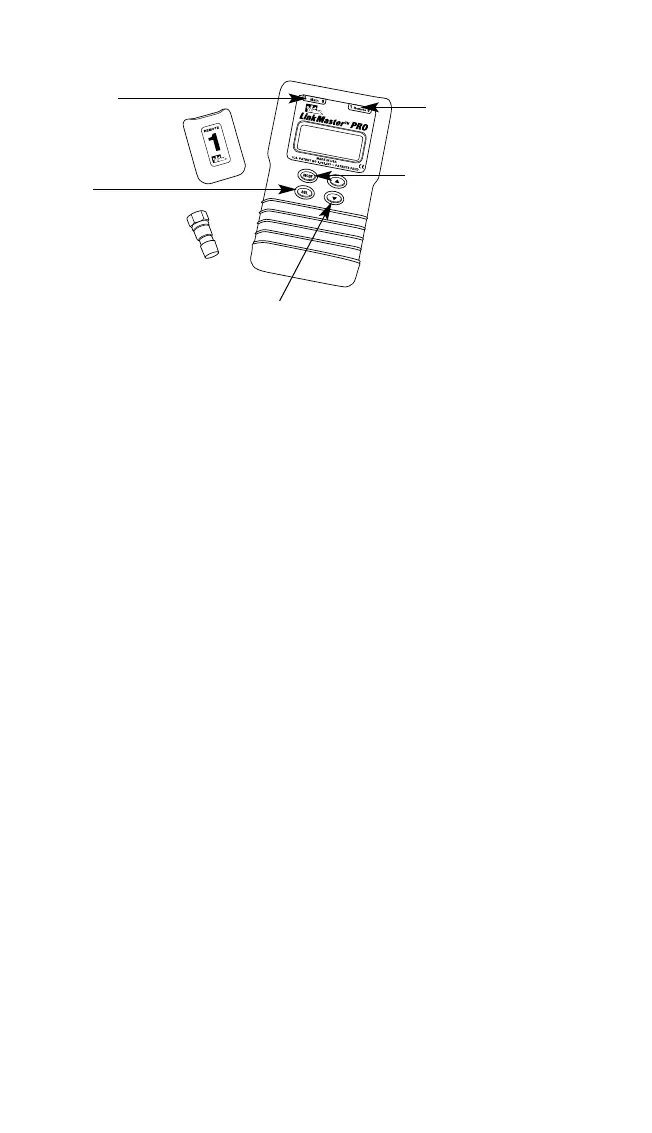

Fonctions essentielles du LinkMaster™ PRO
Mettre l’appareil sous tension en appuyant sur un bouton quelconque
CARACTÉRISTIQUES
• Afficheur à cristaux liquides sur deux lignes de 16 caractères alphanumériques avec icônes pour la
clarté des résultats
• Essais de continuité de blindage, courts-circuits, circuits ouverts, mauvais raccordements, inver-
sions et paires séparées avec téléconnexion
• Essai préliminaire – Essai unilatéral sur courts-circuits, circuits ouverts et paires séparées (sans
téléconnexion)
• Les résultats d’essais s’affichent sous forme de plan de câblage avec une ligne de message pour
les courts-circuits et les paires séparées
• Affiche PASS et émet un bip (optionnel) pour le T568A/B
• Affiche un plan de câblage pour 10Base-T et anneau à jeton avec téléconnexion
• Mesure de longueur en pieds ou en mètres, au moyen de la méthode de capacité du câble
• Mesures de longueur de paires torsadées non blindées, de câbles coaxiaux et de câbles à paires
torsadées écrantées avec ou sans téléconnexion
• Mappage coaxial avec jusqu’à huit téléconnexions chromocodées
• Mode générateur de tonalité délivrant quatre tonalités différentes sur tous les conducteurs, la paire
sélectionnée ou la broche sélectionnée.
• Mise en marche automatique de LinkMaster™ Pro en cas d’installation d’une téléconnexion
• Arrêt automatique sous tous les modes et consommation réduite pour une autonomie plus longue
• Le symbole Low battery (pile faible) indique quand la pile doit être changée
• Bouchon de pile noir pour un remplacement rapide et aisé de la pile
• Deux douilles d’appareil de contrôle pour contrôler les cordons de connexion sans téléconnexion
• Identifie s’il est connecté au dispositif de réseau pendant l’essai de longueur
• Pile 9 volts incluse
Quatre modes opératoires
• Pretest (essai préliminaire)
• Length (longueur)
• Tone (tonalité)
• Coax (coaxial)
Mode Setup (configuration)
• Pour régler les options sélec-
tionnables par l’utilisateur
• Appuyer sur Mode pour sortir
Touches fléchées
• Modifier la constante de
longueur (voir paramètres requis
dans le tableau)
• Modifier le choix de paire ou de broche
pour la tonalité
• Dérouler les options de configuration
sélectionnables par l’utilisateur
• Prise de jack de téléconnexion
pour cordons de connexion
Appuyer sur
SEL pour effectuer les
opérations suivantes :
• Exécuter le mode en cours affiché
• Démarrer un nouveau cycle d’essai
• Sélectionner l’une des quatre
tonalités
• Changer de paire dans le cadre
d’une mesure de longueur
• Modifier les options sélec-
tionnables par l’utilisateur
- Activer/désactiver le bip
- Câble blindé ou non blindé
- Unités – pieds ou mètres
• Prise jack
principale pour
tous essais
