Split Pair –A split pair occurs when a cable is terminated consistently at both ends, but in the wrong
order.. Twisted pair cables typically are made up of eight wires twisted together in 4 pairs. These 4
pairs are designated as pairs by the wiring standards and are intended to carry a signal by creating a
circuit. 1&2, 3&6, 4&5 and 7&8 are the pairs designated by T568A/B for a RJ45 jack or plug. A
cable can be wired with correct continuity but not with correct pairing. With remote attached, the pin
numbers split pairs flash and an error message is displayed listing the split pair pin numbers. In the
PRETEST mode (no remote), the Error message is displayed.
8
Instrucciones del probador LinkMaster™ Pro
¡Advertencia!
No lo conecte a cables con corriente. El LinkMaster™ Pro puede dañarse.
¡Precaución!
Inspeccione los enchufes para ver si están bien terminados antes de introducirlos en el LinkMaster™
Pro. No lo use con enchufes de 6 posiciones (RJ11) sin un adaptador. La longitud mínima del cable
para probar si hay pares separados es de 3 pies.

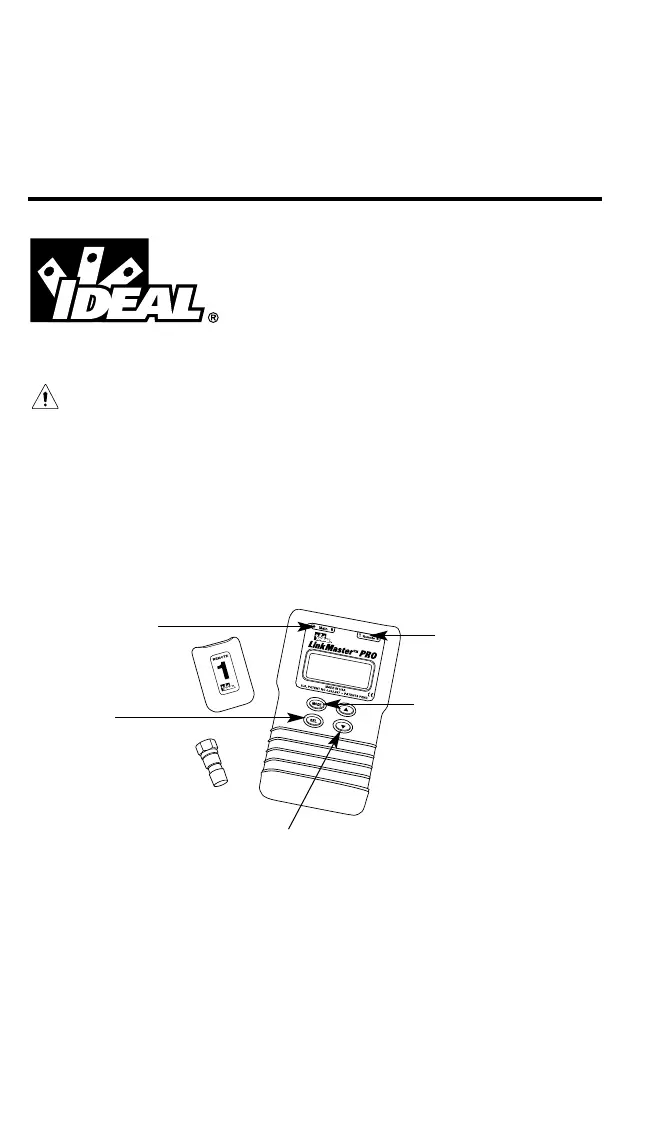

Funciones de los botones del LinkMaster™
Encienda pulsando cualquier botón
Cuatro modalidades de operación
• Prueba preliminar
• Longitud
• Tono
• Coaxial
Modalidad de configuración
• Para fijar las opciones seleccionables
del usuario
• Pulse Mode para salir
• Jack a distancia para cordones de
conmutación
Teclas de flecha
• Para cambiar la constante de
longitud (vea los parámetros
necesarios en la tabla)
• Para cambiar el par o la clavija selec-
cionada para el tono
• Para recorrer las opciones seleccionables
de configuración
• Cuatro modalidades de
operación
Pulse SEL para:
• Ejecutar la modalidad en
curso mostrada
• Empezar el nuevo ciclo de
prueba
• Seleccionar uno de cuatro tonos
• Cambiar el par cuya longitud vaya
a medirse
• Cambiar las opciones
seleccionables por el usuario
- `Pitido activado/desactivado
- Cable sin proteger o protegido
- Unidades – Pies o metros
• Jack principal
para todas las
pruebas
