CÓMO INTERPRETAR LOS RESULTADOS DE LAS PRUEBAS DE CABLES – El icono PASS
(pasa) estará encendido si el cable tiene todas las clavijas bien conectadas según la norma T568A/B.
El icono FAIL (falla) estará encendido si se produce un cortocircuito o un par separado. No se encen-
derá ningún icono si hay cortocircuitos o conexiones defectuosas. Se debe inspeccionar el diagramas
de conexiones para estos tipos de errores.

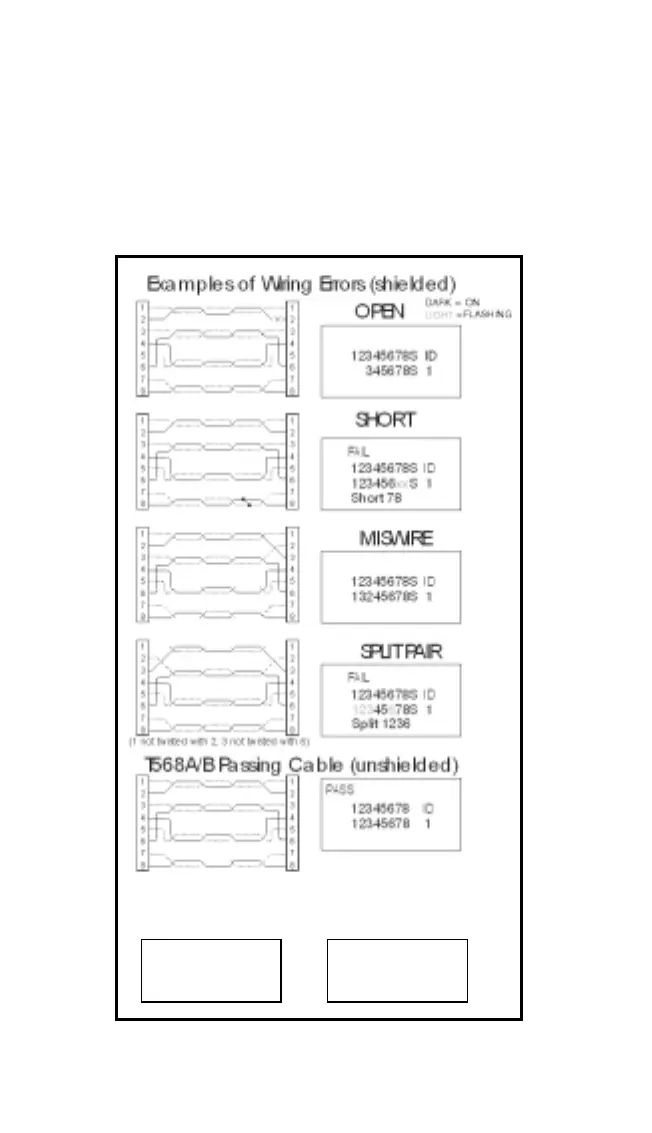

Definición de errores – (Vea los dibujos de los ejemplos de fallas) Las tres clases de fallas sigu-
ientes están ordenadas por orden de gravedad. El error más grave del diagrama de conexiones ocul-
tará otros errores menos graves del diagrama de conexiones. Por ejemplo, si hay un cortocircuito en
el cable; es posible que no se detecten las conexiones defectuosas y los pares separados hasta que
se corrija el cortocircuito.
16
10BaseT Wiremap
(2 pair 4 wires)
Token Ring Wiremap
(2 pair 4 wires)
123 6
123 6
3456
3456
