Die wichtigsten Funktionen des LinkMaster™ Pro
Der Tester wird durch Betätigung einer beliebigen Taste eingeschaltet.
FUNKTIONEN/AUSSTATTUNG
• Zweizeiliges alphanumerisches Display (je 16 Zeichen) mit Symbolen zur übersichtlichen
Ergebnisdarstellung
• Überprüfung auf Schirmungsdurchgang, Kurzschlüsse, Unterbrechungen, Fehlbeschaltungen, ver-
tauschte Adern und Split Pair (Remote angeschlossen)
• Pretest – Überprüfung auf Kurzschlüsse, Unterbrechungen und Split Pair von einem Kabelende
aus (ohne Remote)
• Anzeige der Testergebnisse als Verdrahtungsplan mit Zeile für Meldung von Kurzschlüssen und
Split Pair.
• Anzeige bestandener Tests mit PASS und akustischem Signal (abschaltbar) gemäß T568 A/B.
• Anzeige des Verdrahtungsplanes für 10Base-T und Token Ring (mit Remote).
• Berechnung der Kabellänge in Meter/Fuß auf Basis der Kapazitätskonstante.
• Längenmessung von UTP, ScTP und Koax mit/ohne Remote.
• Koaxialkabeltest mit bis zu acht farbcodierten Koax-Remotes.
• Tongenerator sendet vier unterschiedliche Signale über alle Leiter, ein ausgewähltes Adernpaar
oder Pin.
• Automatisches Einschalten des LinkMaster™ Pro bei Anschluss eines Remotes.
• Automatische Abschaltung in jeder Betriebsart und geringer Stromverbrauch zur Schonung der
Batterie.
• Batteriewarnung für rechtzeitigen Batteriewechsel.
• Bequemer Batteriewechsel über einfach abnehmbare Abdeckung.
• Zwei Buchsen erlauben Überprüfung von Patchkabeln ohne externes Remote.
• Der Tester erkennt während der Längenmessung, ob er an ein Netzelement angeschlossen ist.
• 9 V-Batterie im Lieferumfang.
Vier Betriebsarten:
• Pretest
• Längenmessung
• Tongenerator
• Koaxial

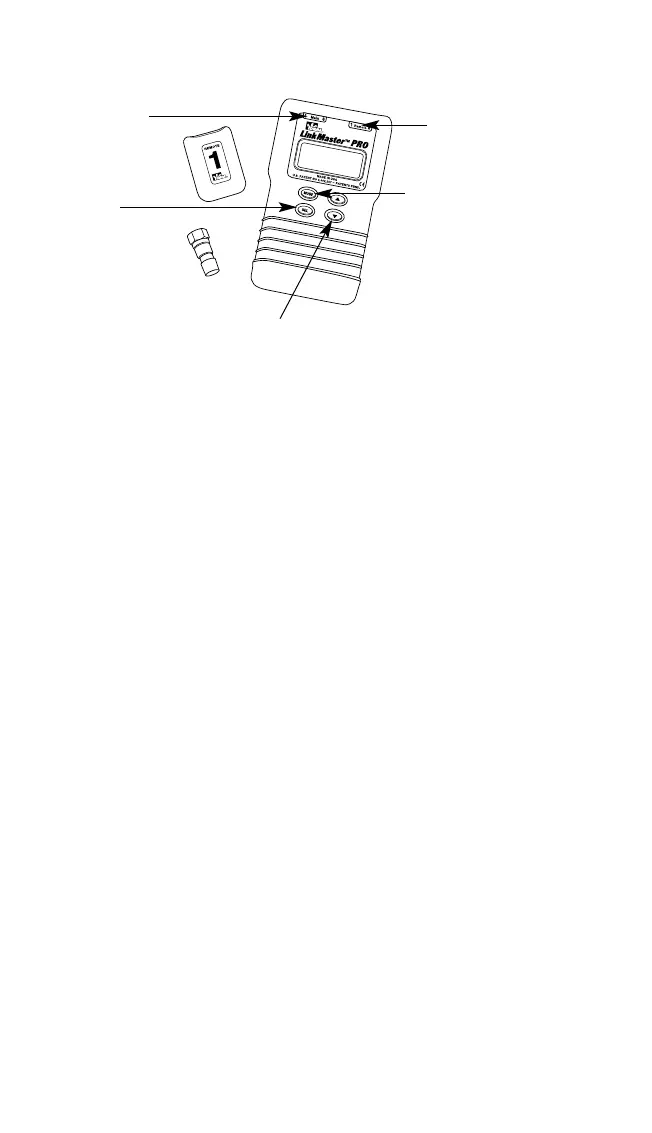

Setup-Modus
• Zum Ändern der anwenderdefinier-
baren Einstellungen.
• Verlassen mit Mode-Taste
Pfeiltasten
• Ändern der Längenkonstanten
(siehe Diagramm)
• Auswahl der Adernpaare oder
Pins für den Tongenerator
• Navigieren durch die verfügbaren
Optionen
• Remote-Buchse
für Patchkabel
Drücken Sie SEL:
• zur Ausführung des aktuell
angezeigten Modus.
• zum Starten eines neuen
Testzyklus.
• zur Auswahl eines der vier
Tonsignale.
• zum Wechseln des Adernpaares
für die Längenmessung.
• zum Ändern der anwender
definierbaren Einstellungen.
- Akustisches Signal Ein/Aus
- Geschirmte oder ungeschirmte
Kabel
- Maßeinheit (Fuß oder Meter)
• Hauptbuchse
(Main) für alle
Prüfanschlüsse
