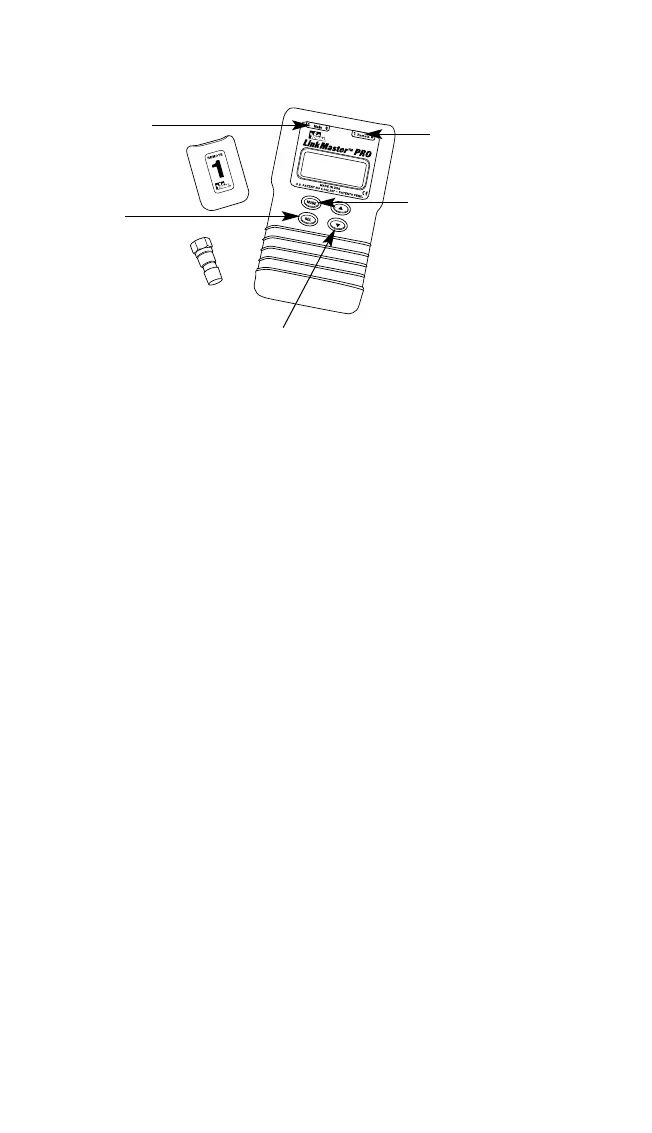

Funzioni base di LinkMaster™ Pro
Accendere il dispositivo premendo qualsiasi pulsante
CARATTERISTICHE
• LCD a due righe di 16 caratteri, completamente alfanumerico, con icone per risultati chiari
• Test di continuità della schermatura, cortocircuiti, circuiti aperti, fili scambiati, inversioni e coppia
separata (split pair) con unità remota collegata
• Test preliminare - Test con estremità singola per cortocircuiti, circuiti aperti e split pair (senza
unità remota)
• Risultati del test visualizzati in formato wiremap con riga di messaggio per cortocircuiti e split pair
• Visualizza PASS (Test passato) ed emette un suono (opzionale) per T568A/B
• Visualizza il wiremap per 10Base-T e Token Ring con unità remota collegata
• Misurazione della lunghezza in piedi o metri usando il metodo di capacità del cavo
• Misurazioni della lunghezza di coppie twistate non schermate e schermate e cavi coassiali con e
senza unità remota collegata
• Disposizione dei cavi coassiali con fino a otto unità remote coassiali a codice colore
• La modalità di generazione dei toni invia quattro differenti toni a tutti i conduttori, alle coppie o ai
pin selezionati
• Accensione automatica di LinkMaster™ Pro quando è installata l’unità remota
• Spegnimento automatico in qualsiasi modalità e consumo ridotto di corrente per una maggiore
durata della batteria
• Il simbolo Low battery (Batteria insufficiente) indica quando sostituire la batteria
• Il coperchio nero della batteria consente una sostituzione rapida ed agevole
• Due jack del tester consentono il test del cavo prolunga senza usare l’unità remota
• Verifica la presenza della connessione al dispositivo di rete durante il test della lunghezza
• Batteria da 9 volt compresa
Quattro modalità di funzionamento
• Pretest (Test preliminare)
• Length (Lunghezza)
• Tone (Tono)
• Coax (Coassiale)
Modalità Impostazione
• Per impostare le opzioni selezion-
abili dall’utente
• Premere Mode (Modalità) per
uscire
Tasti freccia
• Per cambiare la costante di
lunghezza (vedere il diagramma
per i parametri richiesti)
• Per cambiare la selezione di coppia o di
pin per il tono
• Per scorrere le opzioni di impostazione
selezionabili
• Jack remoto per
cavo prolunga
Premere SEL per:
• Eseguire la modalità corrente
visualizzata
• Avviare un nuovo ciclo di
prova
• Selezionare uno dei quattro toni
• Cambiare una coppia nell’ambito
di una misura della lunghezza
• Cambiare le opzioni selezionabili
dall’utente
- Attivazione/disattivazione del
Cicalino
- Cavo schermato o non schermato
- Unità - Piedi o metri
• Jack principale
per qualsiasi tipo
di prova
