TEST DU CÂBLE
Pour tester un cable:
• Raccordez le câble au testeur et à la Terminaison appropriée comme décrit ci-
dessus.
o Le test du câble s'effectue en continu (sauf lorsque l'appareil est en Mode
OUTILS ou si une tension est détectée). Il n'est pas nécessaire d'initier ou
d'arrêter le test du câble.
Les résultats du test du câble sont donnés à l'ai
de de deux lignes de chiffres qui
apparaissent dans la partie inférieure de l'afficheur. La ligne supérieure correspond aux
broches des connecteurs du testeur. Les nombres affichés, ainsi que le «
S » (Blindage),
dépendent du port en cours d'utilisation...
VOIX
– Les broches 1, 2, 3, 4, 5 et 6 sont affichées
VIDÉO
– La broche 1 et « S » sont affichés
DONNÉES
– Les broches 1, 2, 3, 4, 5, 6, 7 et 8 sont affichées. « S » s'affiche lorsque le
blindage est raccordé.
La ligne inférieure correspond aux broches d
e la terminaison. Les nombres affichés
indiquent à quelles broches de la terminaison sont raccordées les broches du testeur. Les
circuits ouverts et les courts
-circuits sont également indiqués. Les courts-circuits
multiples sont affichés séquentiellement.
Test de pairage (split pair):
! affiché à côté du symbole dépairage indique que ce test est désactivé.
o Lorsque le test de pairage est activé, des paires mal pairées entraînent l'échec du test.
o Lorsque le test de pairage est désactivé, les paires mal pairées n'entraînent pas l'échec du
test.
Pour activer / désactiver le test de pairage:
• Appuyez et maintenez enfoncé le bouton de sélection du port en cours d'utilisation
pendant 2 secondes pour modifier les paramètres.
o Le test de pairage est activé ou désactivé.

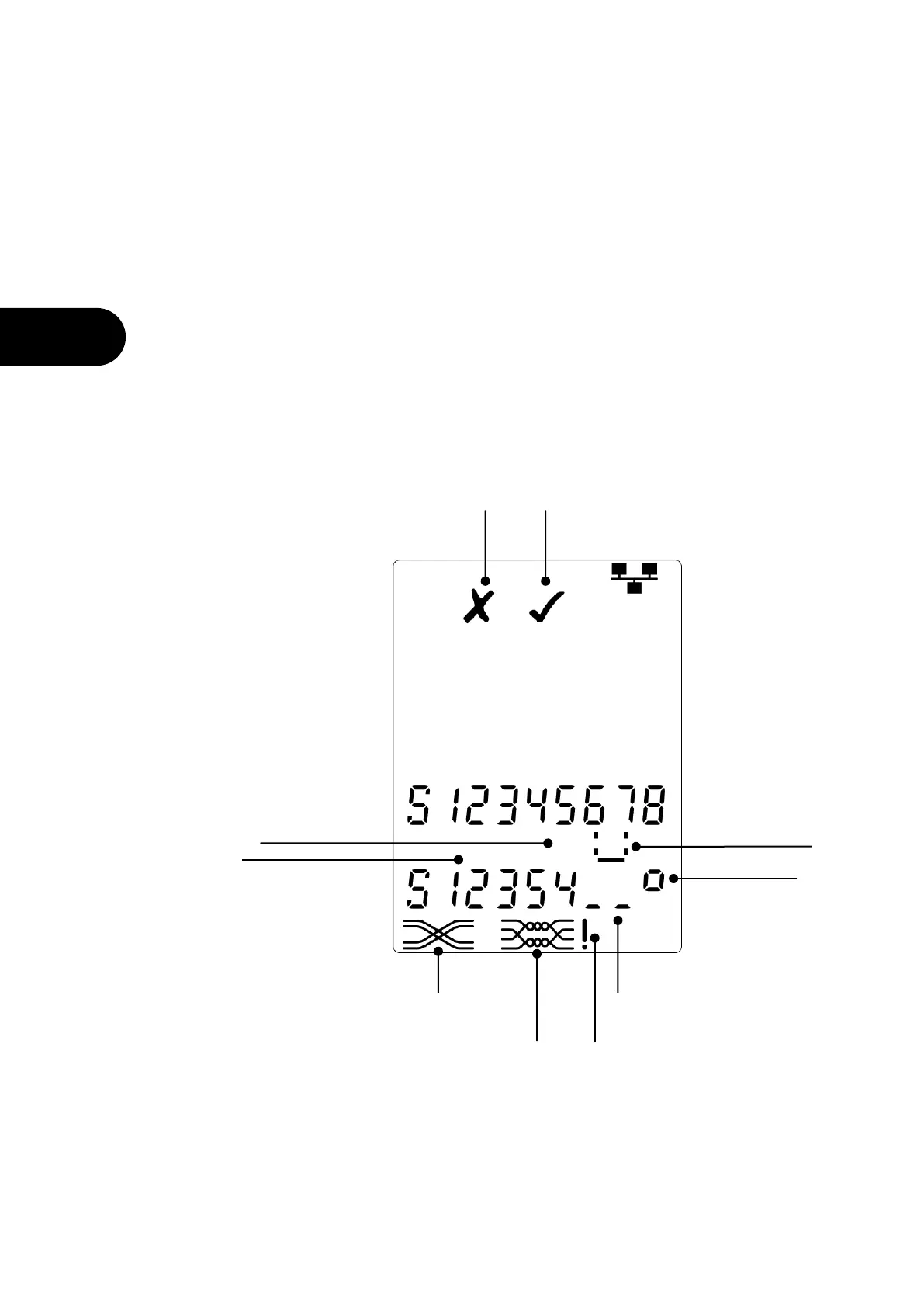

S'affiche lorsque
le test a échoué
S'affiche lorsque
le test a réussi
Indique que le blindage (S) et que
les broches 1, 2 et 3
sont correctement raccordés
Indique que la broche 6
est reliée à la broche 7
Indique que la broche 8
n'est pas raccordée
S'affiche lorsque le test de
pairage est désactivé (split pair)
Indique que les broches 6
et 7 sont en court-circuit
Indique qu'un câble est croisé (lien montant) a
été détecté (n'entraîne pas l'échec du test)
Indique que les broches
4 et 5 ont été inversées
Clignote lorsqu'une paire mal pairée
est détectée (split pair)
