4. INSTALLAZIONE: _______________________________________________________________________________________________
4.1. Installazione dell’ALIMENTATORE
Installare sempre l’ALIMENTATORE del sistema DOMOTIC Series in modo VERTICALE e su una superficie (parete) rigida così come si
mostra nello schema di installazione raccomandata (Figs. 1,2). Per garantire il buono stato di conservazione si deve installare il sistema in un
luogo asciutto e ben ventilato. Il grado di tenuta dell’ALIMENTATORE del sistema DOMOTIC Series non permette la sua esposizione alle
intemperie. L’ALIMENTATORE dovrebbe essere installato sufficientemente lontano dalla cellula elettrolitica in modo che non possa ricevere
accidentalmente spruzzi d’acqua.
Evitare assolutamente la formazione di ambienti corrosivi dovuti alle soluzioni che abbassano il pH (in particolare quelle che contengono
acido cloridrico “HCl”). Non installare il sistema DOMOTIC Series vicino ai luoghi di stoccaggio di questi prodotti. Raccomandiamo vivamente
l'uso di prodotti a base di bisolfato sodico o acido solforico diluito. La connessione dell’alimentatore alla rete elettrica deve essere effettuata
nel quadro di manovra del depuratore, in modo che la pompa ed il sistema DOMOTIC Series si accendano simultaneamente.
4.2. Installazione della cellula d'elettrolisi
La cellula elettrolitica è fabbricata in polimero trasparente dentro il quale si trovano gli elettrodi. La cellula elettrolitica dovrebbe essere
installata in un luogo protetto dall'intemperie,
sempre in mandata ed a valle di qualsiasi altro dispositivo dell’impianto come pompe di calore,
sistemi di controllo, ecc.
L'installazione dovrebbe essere effettuata in modo tale da permettere il facile accesso dell'utente agli elettrodi installati. La cellula elettrolitica
deve essere posizionata sempre in modo VERTICALE ad un’altezza tale della tubazione che possa essere isolata dal resto dell'impianto
mediante due valvole, allo scopo di poter realizzare le operazioni di manutenzione della stessa senza dover svuotare totalmente o
parzialmente la piscina.
Nel caso in cui la cellula sia installata in by-pass (opzione raccomandata), si dovrà inserire una valvola che ne regoli il flusso all’interno.
Prima di procedere all'installazione definitiva del sistema, tenere conto delle seguenti raccomandazioni:

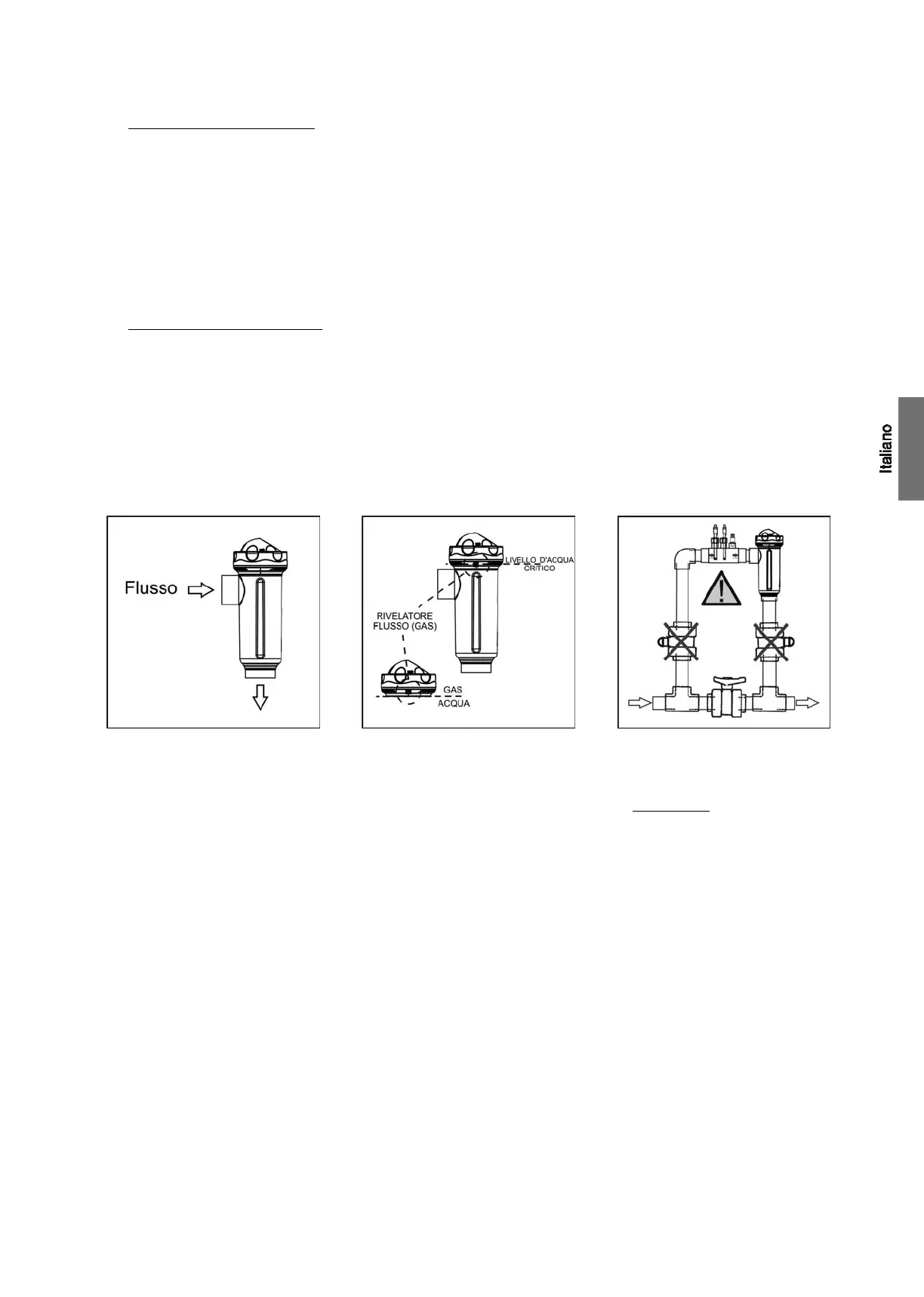

Fig. 3
Fig. 4
Fig. 5
1. Rispettare il senso di flusso indicato
nella cellula. Il sistema di ricircolo deve
garantire il flusso minimo indicato nella
precedente Tabella di SPECIFICHE
TECNICHE per ogni modello (vedere.
Sezione 9).
2. Il sistema rivelatore di flusso si attiva
in caso di assenza o scarsità di ricircolo
(flusso) d’acqua attraverso la cellula. La
non evacuazione del gas di elettrolisi
produce una sacca che isola
elettricamente l'elettrodo ausiliare
(rilevamento elettronico). Pertanto,
inserendo gli elettrodi nella cellula, la
sonda di livello (elettrodo ausiliario)
dovrà rimanere situata nella parte
superiore della stessa. La disposizione
più sicura è quella dello schema di
installazione raccomandata. Per evitare
un'eccessiva vibrazione degli elettrodi,
questi dovrebbero essere collocati
all'interno della cellula parallelamente
al flusso d’acqua.
3.
TTENZIONE: il rivelatore di flusso
non funzionerà correttamente, con il
conseguente rischio di rottura della
cellula, se si chiudono
simultaneamente le valvole di entrata
ed uscita alla tubazione dove deve
essere installata la cellula elettrolitica.
Nonostante sia una situazione
inusuale, può essere evitata bloccando,
una volta installato l’impianto, la valvola
di ritorno verso la piscina, in modo che
non possa essere manipolata
accidentalmente.
