Altri schemi di installazione possono risultare accettabili solo se permettono l'individuazione di flusso debole o nullo.
Gli elettrodi dovranno essere inseriti all’interno della cellula d’elettrolisi, facendo in modo che l’elettrodo centrale del gruppo si incastri nelle
guide situate nella parte superiore ed inferiore del corpo della stessa.
Fig 10
4.3. Collegamenti elettrici della cellula d' elettrolisi
A causa dell'intensità di corrente relativamente elevata che circola per i cavi di alimentazione della cellula elettrolitica, non si deve
assolutamente modificare la lunghezza né il diametro degli stessi senza consultare previamente il suo distributore autorizzato IDEGIS. Il
cavo di connessione cellula-alimentatore non deve mai superare la lunghezza massima specificata in questo Manuale: DOM-12 (6 A), 7.5
m.; DOM-24 (12 A), 4.0 m.; DOM-32 (16 A), 3.0 m; DOM-42 (7 A), 16.0 m.
Fig.11
Fig. 6
Fig. 7
Fig 8
Fig 9

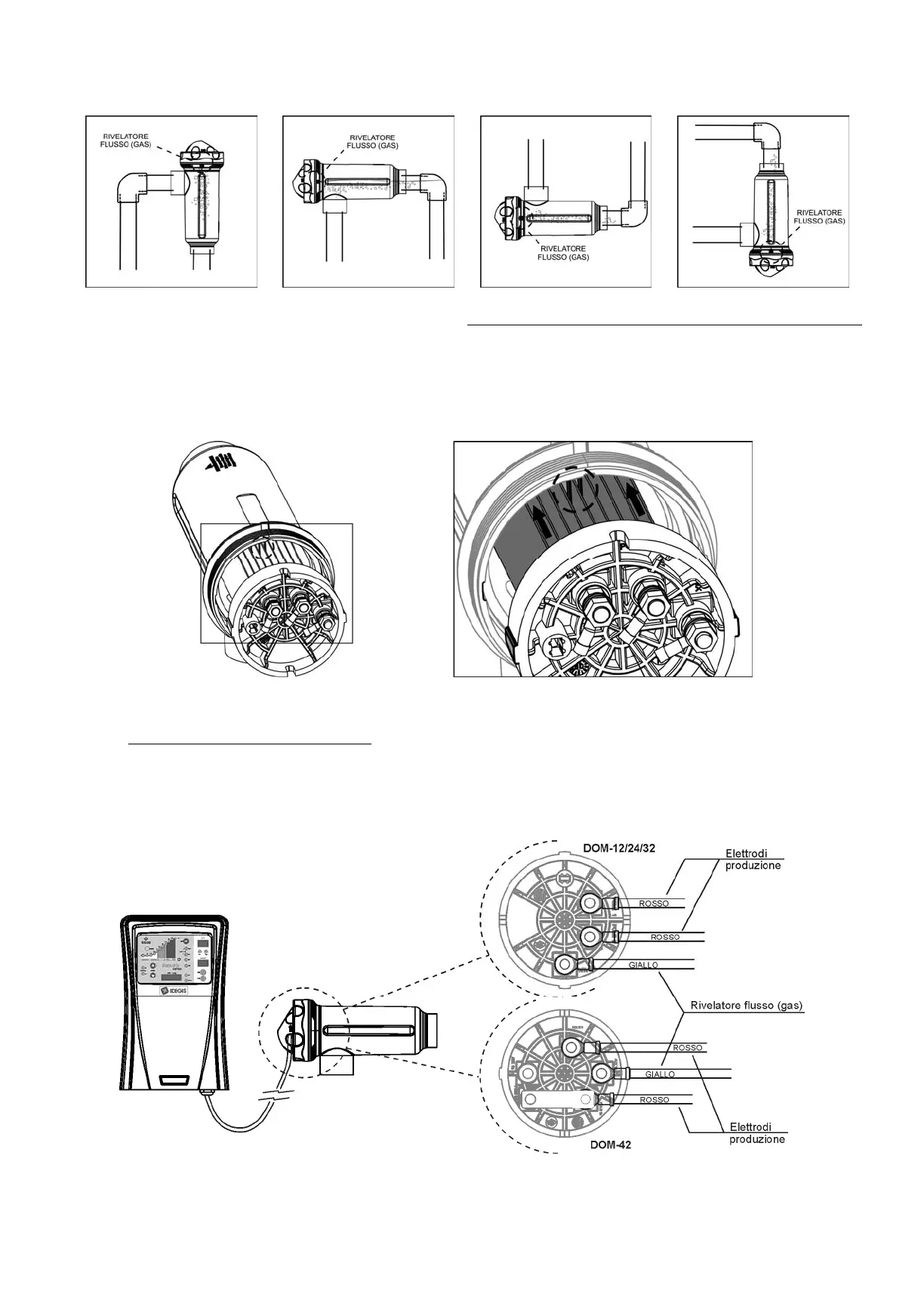

Installazione raccomandata Installazione permessa Installazioni non permesse
