Configuration de l’interface sérielle RS 232 C
• La fonction de la ligne d’interface entre l’appareil de
laboratoire et le
système d’automatisation est constituée
par une sélection de signaux spécifiés dans la norme EIA
RS234C, conformément à DIN 66020 1
e
partie. L’occupation

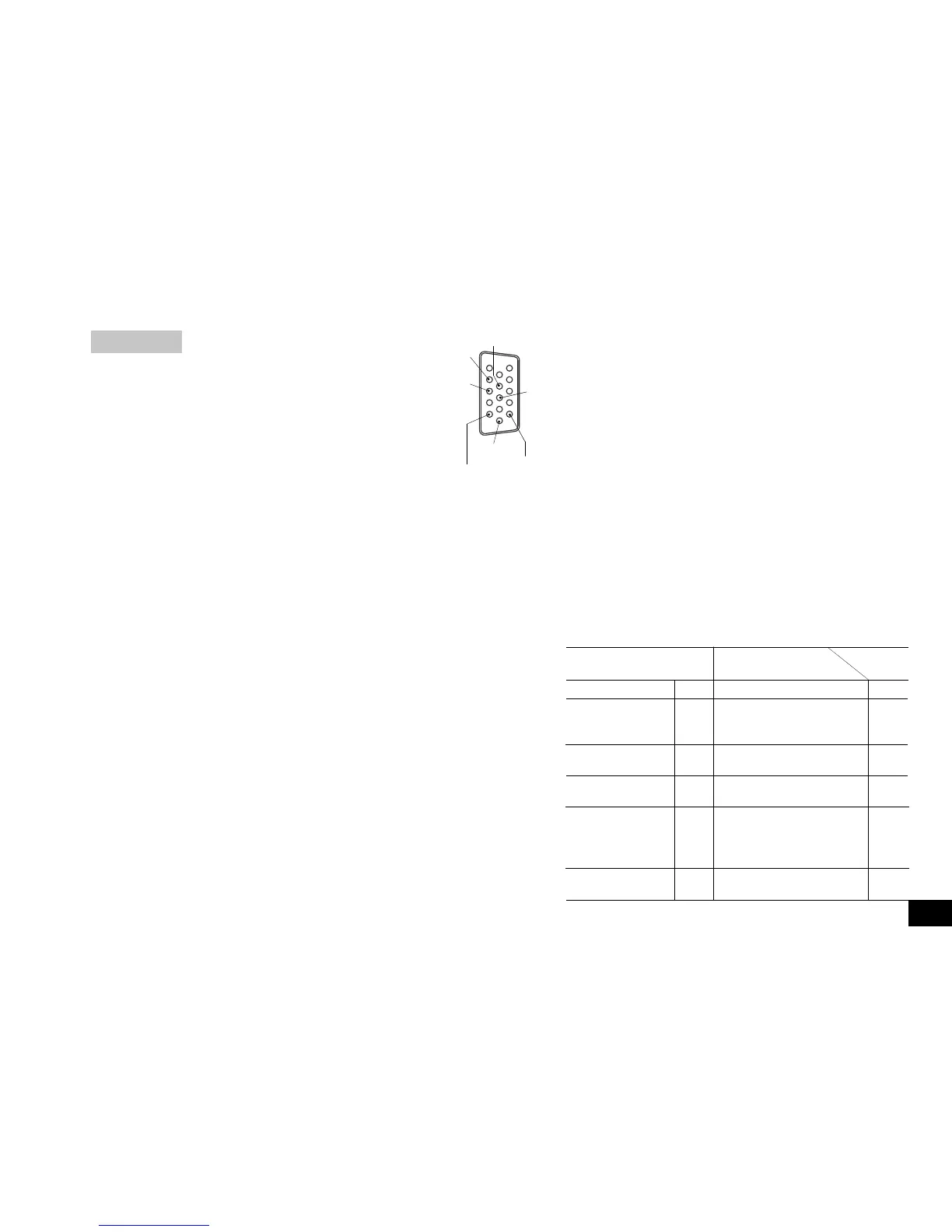

des signaux est indiquée dans l’illustration.
• Pour les caractéristiques électroniques des interfaces
et l’attribution des états de signaux, la norme RS 232 C,
conformément à DIN 66259 1
e
partie, est d’application.
• Procédure de Transmission de caractères
transmission :
asynchrone en mode start-stop.
• Mode de transmission: duplex intégral
• Format de signaux: Ecriture des caractères conformément au format
de données sous DIN 66022 pour mode start-
stop. 1 bit start; 7 bits de caractère; 1 bit de parité
(grade=Even); 1 bit stop.
•
Vitesse de transmission:
9600 bit/s
• Contrôle du flux de données: par établissement de liaison du type Hand-
shaking RTS/CTS
• RTS: (Broche 7) LOW (Tension positive)
/ le PC peut émettre
• RTS: (Broche 7) HIGH (Tension négative)
/ le PC ne peut pas émettre
• CTS: (Broche 8) LOW (Tension positive)
/ le PC est prêt à recevoir
• CTS: (Broche 8) HIGH (Tension négative)
/ PC n’est pas prêt à recevoir
• Méthode d’accés: La transmission des données entre l’appareil de
laboratoire et l’ordinateur n’a lieu que sur de-
mande de l’ordinateur.
Syntaxe d’instructions
La structure des instructions se pr
ésente sous la forme suivante
:
• Les instructions sont g
énéralement transmises par l’ordinateur
(Maître) à l’appareil
de laboratoire (Esclave).
• L’appareil de laboratoire transmet exclusivement sur demande de l’ordi-nateur.
Les messages d’erreur eux-mêmes ne peuvent pas être spontan
é
ment
émis par
47
l’appareil de laboratoire à l’ordinateur (système d’automatisation).
• Les instructions et les paramètres, ainsi que les paramètres successifs, sont
s
éparés par au moins un caractère espace
(Code: hex 0x20).
• Chaque instruction, y compris les paramètres et les donn
ées, et chaque résponse
s’achévent par
CR LF (Code: hex 0x0D und 0x0A) et comptent au maximum 80
caractères.
• Les d
éc
imales pr
ésentes dans un nombre à virgule flottante sont séparées par un
point
(Code: hex 0x2E).
Les dispositions ci-dessus sont, dans une large mesure, conformes aux recom
-
mandations du groupe de trvail NAMUR (Recommandations, de NAMUR relatives
à la r
éalisation des connexions électriques mâle-femelle destinées à la transmission
de
signaux analogiques et num
ériques à des équipments de commande et de contrôle
des procédés de laboratoire.
(Rev. 1.1).
Aperçu des instructions NAMUR (Uniquement version HS/KS 260 control)
Abréviations employées:
X,y = paramètre de numérotation (nombre entier)
M = variable, nombre entier
n = variable, nombre à virgule flottante
X = 4 vitesse de rotation
X = 6 la
limite supérieur de vitesse,
(vitesse de rotation „SAFE“)
Instructions Fonction Indication
NAMUR suplém.
IN_PV_X X=4 Lecture de la valeur réelle
OUT_SP_Xn X=4
Sélectionner la valeur réelle n
sans dépasser la limite supérieure
réglée de la vitesse de rotation
IN_SP_X X=4; 6 Lecture de la vitesse réelle
sélectionnée
START_X X=4 Activation de la fonction
Remote
(à distance) de l’appareil
STOP_X X=4 Désactivation de la fonction de
Remote
l’appareil. La variable déterminée
par OUT_SP_X est maintenue.
Contient l’instruction RMP_STOP
RESET Désactivation de la fonction de
l’appareil
5
10
15
1
6
11
Analog GND
RS232_GND
TxD
RxD
RTS
CTS
