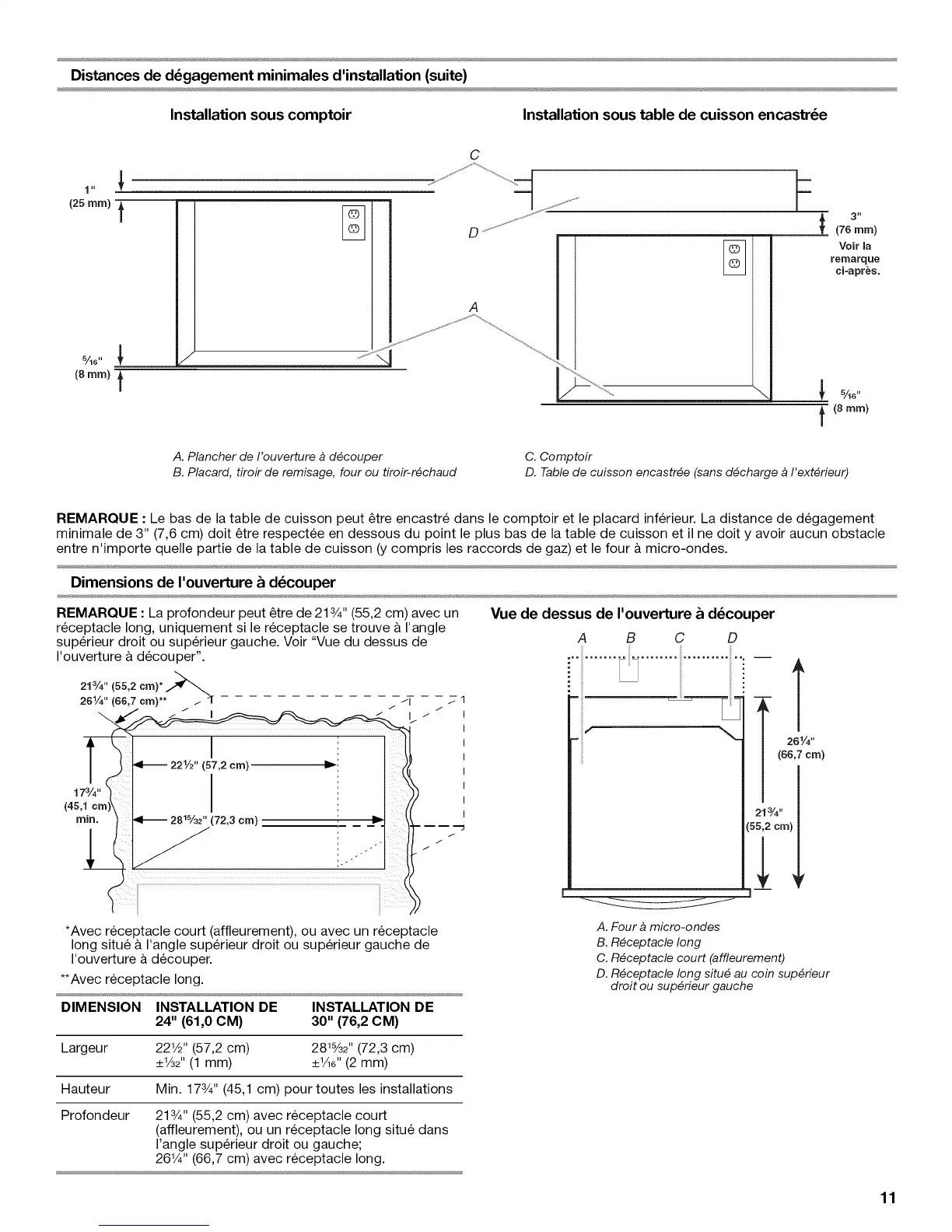

Distances de d_gagement minimales d'installation (suite)
Installation sous comptoir
Installation sous table de cuisson encastr_e
A. Plancher de I'ouverture a d#couper
B. Placard, tiroir de remisage, four ou tiroir-r#chaud
C
A
I
3"
(76 ram)
Voir la
remarque
ci-apr_s.
5/16"
(8 ram)
C. Comptoir
D. Table de cuisson encastr#e (sans d#charge a I'ext#r/eur)
REMARQUE : Le bas de la table de cuisson peut _tre encastre dans le comptoir et le placard inferieur. La distance de degagement
minimale de 3" (7,6 cm) doit _tre respectee en dessous du point le plus bas de la table de cuisson et il ne doit y avoir aucun obstacle
entre n'importe quelle partie de la table de cuisson (y compris les raccords de gaz) et le four a micro-ondes.
Dimensions de I'ouverture _ d_couper
REMARQUE : La profondeur peut _tre de 213/4"(55,2 cm) avec un
receptacle long, uniquement si le receptacle se trouve & I'angle
superieur droit ou superieur gauche. Voir "Vue du dessus de
I'ouverture & decouper".
213/4" (55,2 cm)*
261/4'' (66,7 cm)** / "1 / /I /
173/4"
(45,1
rain.
*Avec receptacle court (affleurement), ou avec un receptacle
long situe & I'angle superieur droit ou superieur gauche de
I'ouverture a decouper.
**Avec receptacle long.
DIMENSION INSTALLATION DE INSTALLATION DE
24" (61,0 CM) 30" (76,2 CM)
Largeur 22W' (57,2 cm) 28_%2'' (72,3 cm)
4-1/32'' (1 mm) _+1/le"(2 mm)
Hauteur Min. 173/4'' (45,1 cm) pour toutes les installations
Profondeur 213/4'' (55,2 cm) avec receptacle court
(affleurement), ou un receptacle long situ6 dans
I'angle superieur droit ou gauche;
261/4'' (66,7 cm) avec receptacle long.
Vue de dessus de I'ouverture & d6couper
A B C D
!,ii':m,
A. Four a micro-ondes
B. R#ceptacle long
C. R#ceptacle court (affleurement)
D. R#ceptacle long situ# au coin sup#rieur
droit ou sup#rieur gauche
11
