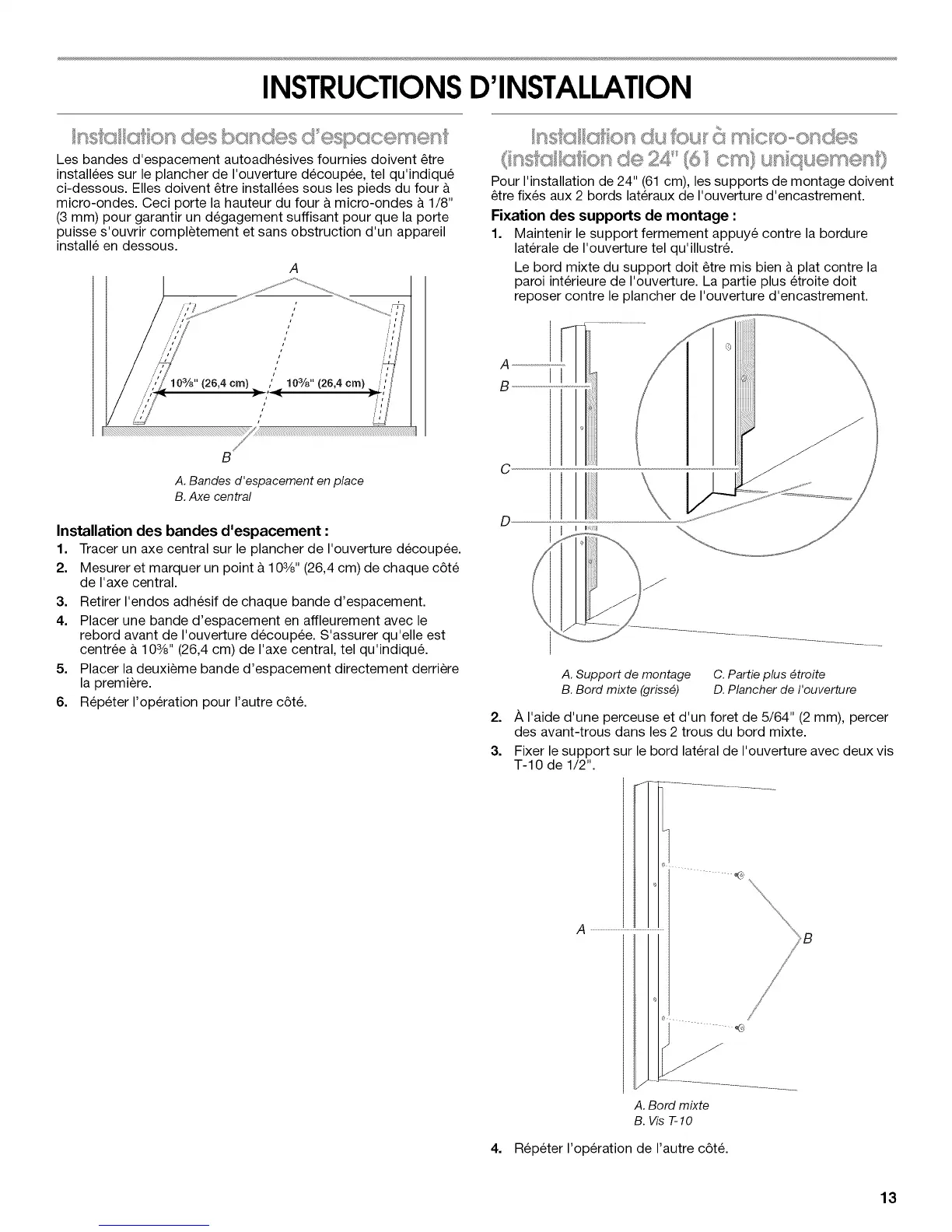

INSTRUCTIONSD'INSTALLATION
Les bandes d'espacement autoadh@sives fournies doivent @tre
install@es sur le plancher de I'ouverture d@coup@e,tel qu'indiqu@
ci-dessous. Elles doivent atre install@es sous les pieds du four
micro-ondes. 6eci porte la hauteur du four a micro-ondes a 1/8"
(3 mm) pour garantir un d@gagement suffisant pour que la porte
puisse s'ouvrir completement et sans obstruction d'un appareil
installe en dessous.
J
103/8'' (26,4 cm)
A
/
/
i
/
/
/
i
,' 103/8" (26,4 cm)
A. Bandes d'espacement en place
B. Axe central
Installation des bandes d'espacement :
1. Tracer un axe central sur le plancher de I'ouverture decoup6e.
2. Mesurer et marquer un point & 103/8'' (26,4 cm) de chaque c6te
de I'axe central.
3. Retirer I'endos adhesif de chaque bande d'espacement.
4. Placer une bande d'espacement en affleurement avec le
rebord avant de I'ouverture decoup6e. S'assurer qu'elle est
centree & 103/8"(26,4 cm) de I'axe central, tel qu'indiqu6.
5. Placer la deuxieme bande d'espacement directement derriere
la premiere.
6. Rep6ter I'operation pour I'autre c6te.
Pour I'installation de 24" (61 am), les supports de montage doivent
atre fix@saux 2 bords lat@raux de I'ouverture d'encastrement.
Fixation des supports de montage :
1. Maintenir le support fermement appuye contre la bordure
laterale de I'ouverture tel qu'illustre.
Le bord mixte du support doit _tre mis bien a plat contre la
paroi interieure de I'ouverture. La partie plus etroite doit
reposer contre le plancher de I'ouverture d'encastrement.
C
D
2,
3.
A. Support de montage C.Partie plus #troite
B. Bord mixte (griss@ D.Plancher de I'ouverture
/_,I'aide d'une perceuse et d'un foret de 5/64" (2 mm), percer
des avant-trous dans les 2 trous du bord mixte.
Fixer le support sur le bord lateral de I'ouverture avec deux vis
T-10 de 1/2".
A ............................................................
®
A. Bord mixte
B. Vis T-IO
4. Repeter I'operation de I'autre c6te.
13
