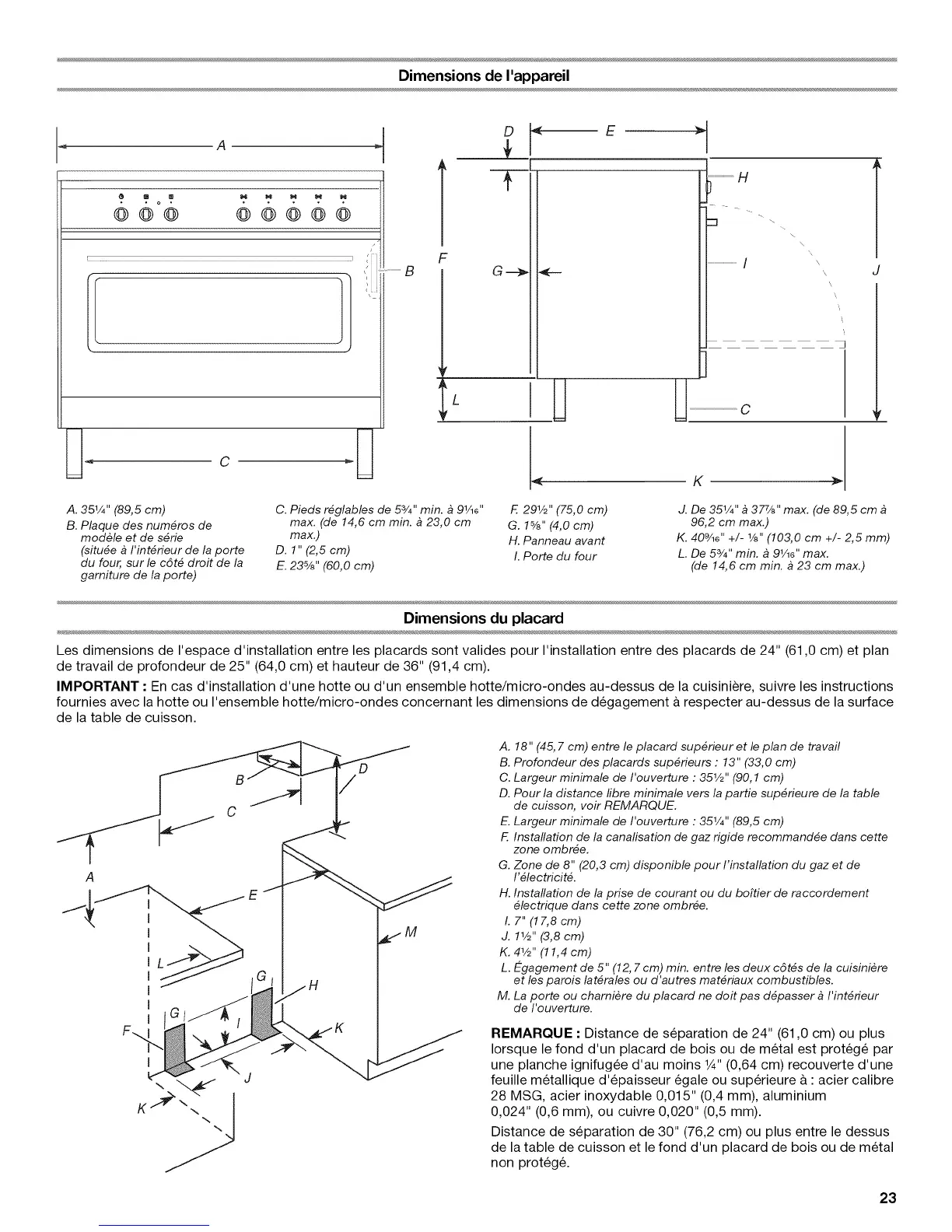

Dimensions de I'appareil
A
. o ......
@@@ @@@@@
T
F
B
C
A. 351/4 '' (89,5 cm)
B. Plaque des num6ros de
modele et de s6rie
(situ6e _ I'int6rieur de la porte
du four, sur le c6t6 droit de la
garniture de la porte)
C. Pieds r6glables de 53/4'' min. _ 91/16''
max. (de 14,6 cm min. _ 23,0 cm
max.)
D. 1" (2,5cm)
E. 235/8 '' (60,0 cm)
D
-7-
G---_
< E
' III
L
F. 291/2'' (75,0 cm)
G. 1%" (4,0cm)
H. Panneau avant
I. Porte du four
1
i ...............................H
""1 "_
\
...................................../
]
J
K
J. De 351/4 '' _ 377/8 '' max. (de 89,5 cm
96,2 cm max.)
K. 40%6" +/- 1/8" (103,0 cm +/- 2,5 mm)
L. De 53/4 '' min. _ 91/16'' max.
(de 14,6 em min. _ 23 em max.)
Dimensions du placard
Les dimensions de I'espace d'installation entre les placards sont valides pour I'installation entre des placards de 24" (61,0 cm) et plan
de travail de profondeur de 25" (64,0 cm) et hauteur de 36" (91,4 cm).
IMPORTANT • En cas d'installation d'une hotte ou d'un ensemble hotte/micro-ondes au-dessus de la cuisiniere, suivre les instructions
fournies avec la hotte ou I'ensemble hotte/micro-ondes concernant les dimensions de degagement & respecter au-dessus de la surface
de la table de cuisson.
A
J
A. 18" (45, 7 cm) entre le placard sup6rieur et le plan de travail
B. Profondeur des placards sup6rieurs : 13" (33,0 cm)
C. Largeur minimale de I'ouverture : 351/2" (90,1 cm)
D. Pour la distance fibre minimale vers la pattie sup6rieure de la table
de cuisson, voir REMARQUE.
E. Largeur minimale de I'ouverture : 351/4'' (89,5 cm)
F. Installation de la canafisation de gaz rigide recommand6e dans cette
zone ombr6e.
G. Zone de 8" (20,3 cm) disponible pour I'installation du gaz et de
1'61ectricit&
H. Installation de la prise de courant ou du bottler de raccordement
61ectrique dans cette zone ombr6e.
I. 7" (17,8 cm)
J. 11/2'' (3,8 cm)
K. 41/2'' (11,4 cm)
L. E-gagement de 5" (12, 7 cm) min. entre les deux c6t6s de la cuisiniere
et les parois lat6rales ou d'autres mat6riaux combustibles.
M. La porte ou charniere du placard ne doit pas d6passer _ I'int6rieur
de I'ouverture.
REMARQUE • Distance de separation de 24" (61,0 cm) ou plus
Iorsque le fond d'un placard de bois ou de metal est protege par
une planche ignifugee d'au moins W' (0,64 cm) recouverte d'une
feuille metallique d'epaisseur egale ou superieure & : acier calibre
28 MSG, acier inoxydable 0,015" (0,4 mm), aluminium
0,024" (0,6 mm), ou cuivre 0,020" (0,5 mm).
Distance de separation de 30" (76,2 cm) ou plus entre le dessus
de la table de cuisson et le fond d'un placard de bois ou de metal
non protege.
