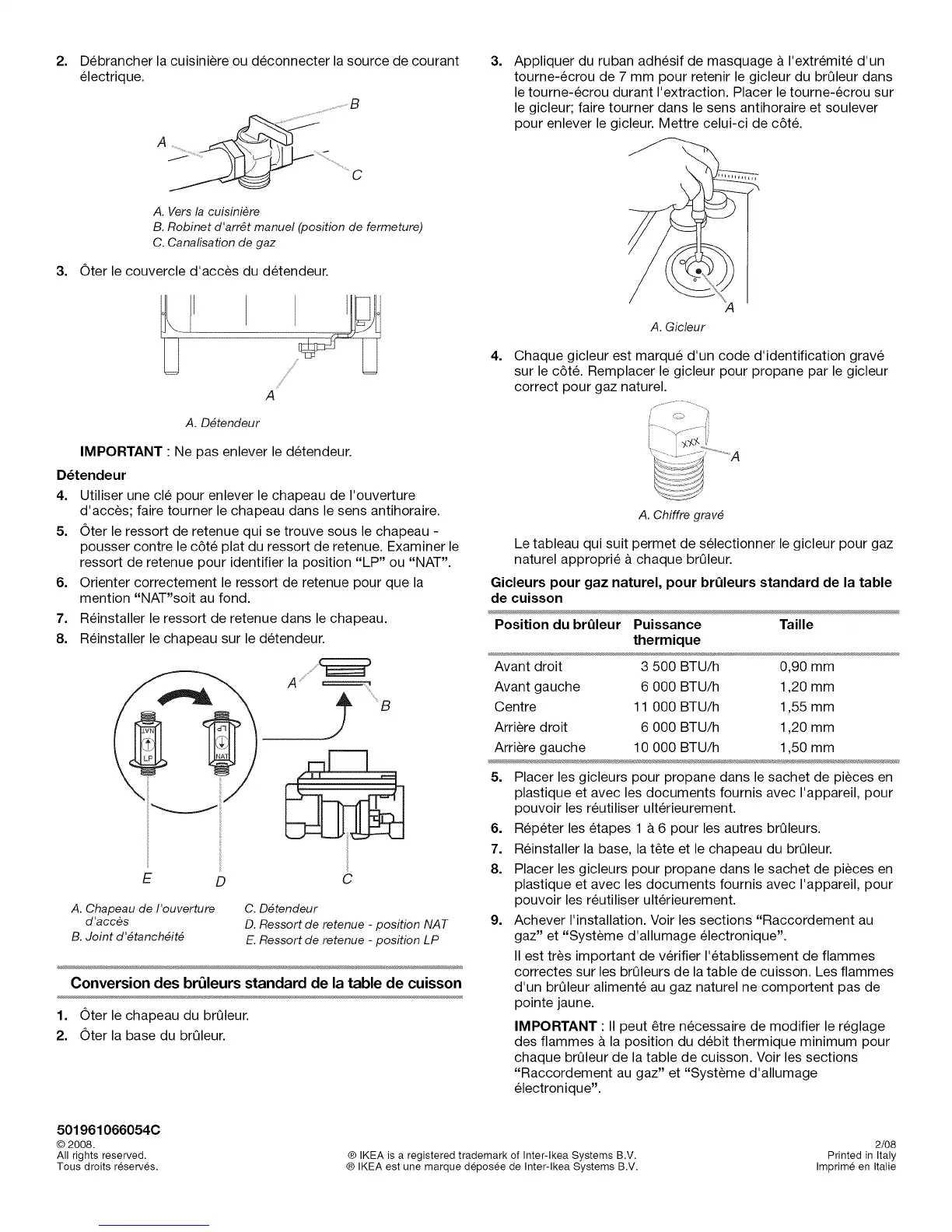

2. Debrancher la cuisiniere ou deconnecter la source de courant
electrique.
...................g
3.
A. Vers la cuisiniere
B. Robinet d'arr_t manuel (position de fermeture)
C. Canalisation de gaz
Oter le couvercle d'acces du detendeur.
?,,
A
A. Ddtendeur
IMPORTANT : Ne pas enlever le detendeur.
D_tendeur
4. Utiliser une cle pour enlever le chapeau de I'ouverture
d'acces; faire tourner le chapeau dans le sens antihoraire.
5. Oter le ressort de retenue qui se trouve sous le chapeau -
pousser contre le cete plat du ressort de retenue. Examiner le
ressort de retenue pour identifier la position "LP" ou "NAT".
6. Orienter correctement le ressort de retenue pour que la
mention "NAT"soit au fond.
7. Reinstaller le ressort de retenue dans le chapeau.
8. Reinstaller le chapeau sur le detendeur.
E D
A. Chapeau de I'ouverture
d'acces
B. Joint d'dtanchditd
C. Ddtendeur
D. Ressort de retenue - position NAT
E. Ressort de retenue - position LP
Conversion des br_leurs standard de la table de cuisson
1. Oter le chapeau du brQleur.
2. Oter la base du brQleur.
3.
Appliquer du ruban adhesif de masquage a I'extremite d'un
tourne-ecrou de 7 mm pour retenir le gicleur du brQleur dans
le tourne-ecrou durant I'extraction. Placer le tourne-ecrou sur
le gicleur; faire tourner dans le sens antihoraire et soulever
pour enlever le gicleur. Mettre celui-ci de c6t&
4.
A. Gicleur
Chaque gicleur est marque d'un code d'identification grave
sur le c6t& Remplacer le gicleur pour propane par le gicleur
correct pour gaz naturel.
A. Chiffre gravd
Le tableau qui suit permet de selectionner le gicleur pour gaz
naturel approprie a chaque brQleur.
Gicleurs pour gaz naturel, pour br01eurs standard de la table
de cuisson
Position du br01eur Puissance "Faille
thermique
Avant droit 3 500 BTU/h 0,90 mm
Avant gauche 6 000 BTU/h 1,20 mm
Centre 11 000 BTU/h 1,55 mm
Arriere droit 6 000 BTU/h 1,20 mm
Arriere gauche 10 000 BTU/h 1,50 mm
5. Placer les gicleurs pour propane dans le sachet de pieces en
plastique et avec les documents fournis avec I'appareil, pour
pouvoir les reutiliser ulterieurement.
6. Repeter les etapes 1 a 6 pour les autres brQleurs.
7. Reinstaller la base, la t_te et le chapeau du brQleur.
8. Placer les gicleurs pour propane dans le sachet de pieces en
plastique et avec les documents fournis avec I'appareil, pour
pouvoir les reutiliser ulterieurement.
9. Achever I'installation. Voir les sections "Raccordement au
gaz" et "Systeme d'allumage electronique".
II est tres important de verifier I'etablissement de flammes
correctes sur les brQleurs de la table de cuisson. Les flammes
d'un brQleur alimente au gaz naturel ne comportent pas de
pointe jaune.
IMPORTANT • II peut _tre necessaire de modifier le reglage
des flammes & la position du debit thermique minimum pour
chaque brQleur de la table de cuisson. Voir les sections
ii ii i
Raccordement au gaz" et Systeme d allumage
electronique".
5019610660540
© 2008.
All rights reserved.
Tous droits reserves.
® IKEA is a registered trademark of Inter-lkea Systems B.V.
® IKEA est une marque deposee de Inter-lkea Systems B.V.
2/08
Printed in Italy
Imprime en Italie
