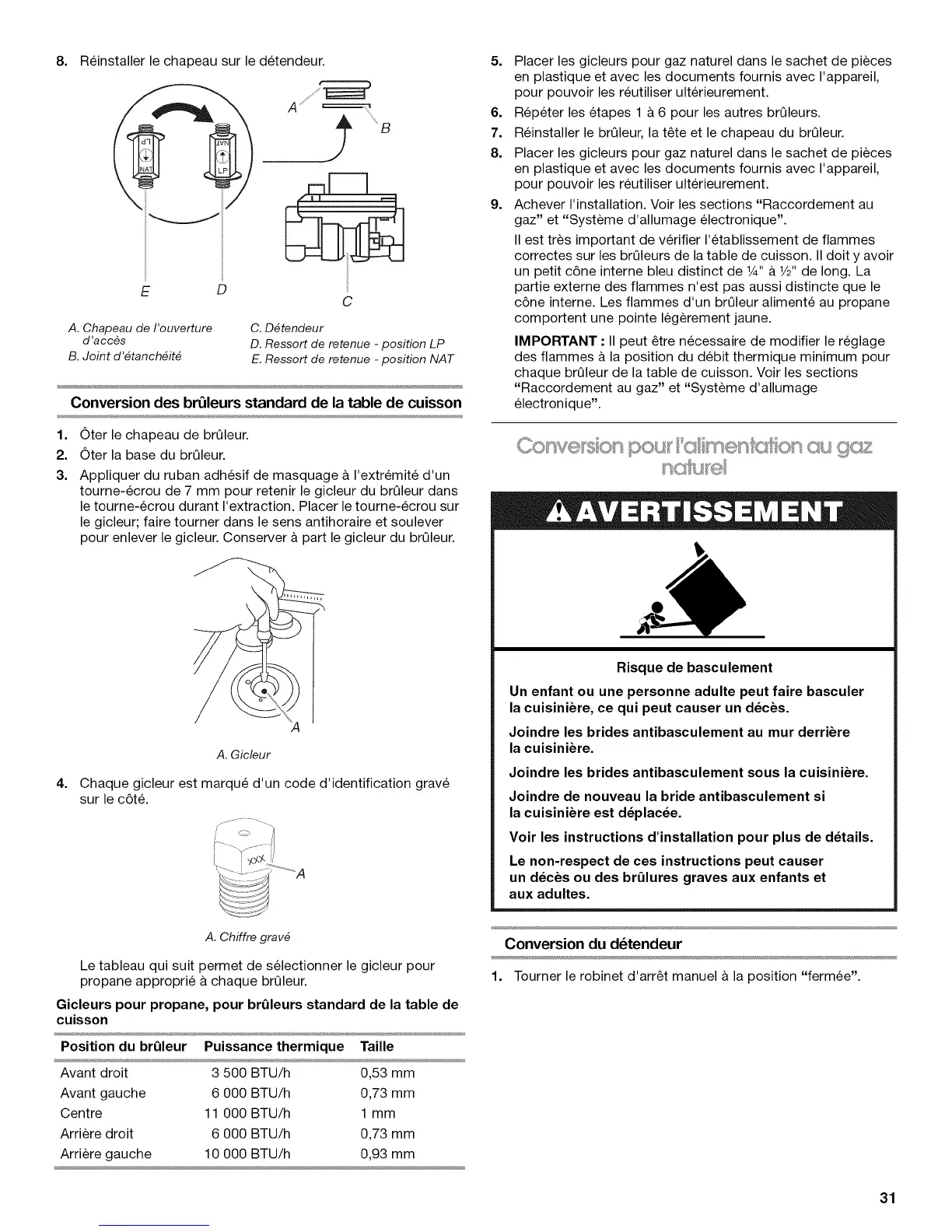

IKEA IDC875SS0 - Page 31

8. Reinstaller le chapeau sur le detendeur.
E D
A ....... ¸¸%%¸¸¸
T
B
C
A. Chapeau de I'ouverture
d'acces
B. Joint d'_tanch_it_
C. D_tendeur
D. Ressort de retenue - position LP
E. Ressort de retenue - position NAT
Conversion des br_leurs standard de la table de cuisson
1.
2.
3.
Oter le chapeau de brQleur.
Oter la base du brQleur.
Appliquer du ruban adhesif de masquage & I'extremit6 d'un
tourne-ecrou de 7 mm pour retenir le gicleur du brQleur dans
le tourne-ecrou durant I'extraction. Placer le tourne-ecrou sur
le gicleur; faire tourner dans le sens antihoraire et soulever
pour enlever le gicleur. Conserver & part le gicleur du brQleur.
4.
A. Gicleur
Chaque gicleur est marqu6 d'un code d'identification grave
sur le c6t&
5.
6.
7.
8.
g.
Placer les gicleurs pour gaz naturel dans le sachet de pieces
en plastique et avec les documents fournis avec I'appareil,
pour pouvoir les reutiliser ulterieurement.
Rep6ter les etapes 1 & 6 pour les autres brQleurs.
Reinstaller le brQleur, la t_te et le chapeau du brQleur.
Placer les gicleurs pour gaz naturel dans le sachet de pieces
en plastique et avec les documents fournis avec I'appareil,
pour pouvoir les reutiliser ulterieurement.
Achever I'installation. Voir les sections "Raccordement au
gaz" et "Systeme d'allumage electronique".
II est tr_s important de verifier I'etablissement de flammes
correctes sur les brQleurs de la table de cuisson. II doit y avoir
un petit c6ne interne bleu distinct de %" & 1/2"de long. La
partie externe des flammes n'est pas aussi distincte que le
c6ne interne. Les flammes d'un brQleur alimente au propane
comportent une pointe legerement jaune.
IMPORTANT : II peut _tre necessaire de modifier le reglage
des flammes & la position du debit thermique minimum pour
chaque brQleur de la table de cuisson. Voir les sections
"Raccordement au gaz" et "Systeme d'allumage
electronique".
Risque de basculement
Un enfant ou une personne adulte peut faire basculer
la cuisini_re, ce qui peut causer un d_c_s.
Joindre les brides antibasculement au mur derriere
la cuisini_re.
Joindre les brides antibasculement sous la cuisini_re.
Joindre de nouveau la bride antibasculement si
la cuisini_re est d_plac_e.
Voir les instructions d'installation pour plus de d_tails.
Le non-respect de ces instructions peut causer
un d_c_s ou des br_lures graves aux enfants et
aux adultes.
A. Chiffre grav_
Le tableau qui suit permet de selectionner le gicleur pour
propane approprie a chaque brQleur.
Gicleurs pour propane, pour br01eurs standard de la table de
cuisson
Position du brQleur Puissance thermique Taille
Avant droit 3 500 BTU/h 0,53 mm
Avant gauche 6 000 BTU/h 0,73 mm
Centre 11 000 BTU/h 1 mm
Arriere droit 6 000 BTU/h 0,73 mm
Arriere gauche 10 000 BTU/h 0,93 mm
Conversion du d_tendeur
1. Tournerle robinet d'arr_t manuel& la position "fermee".
31
