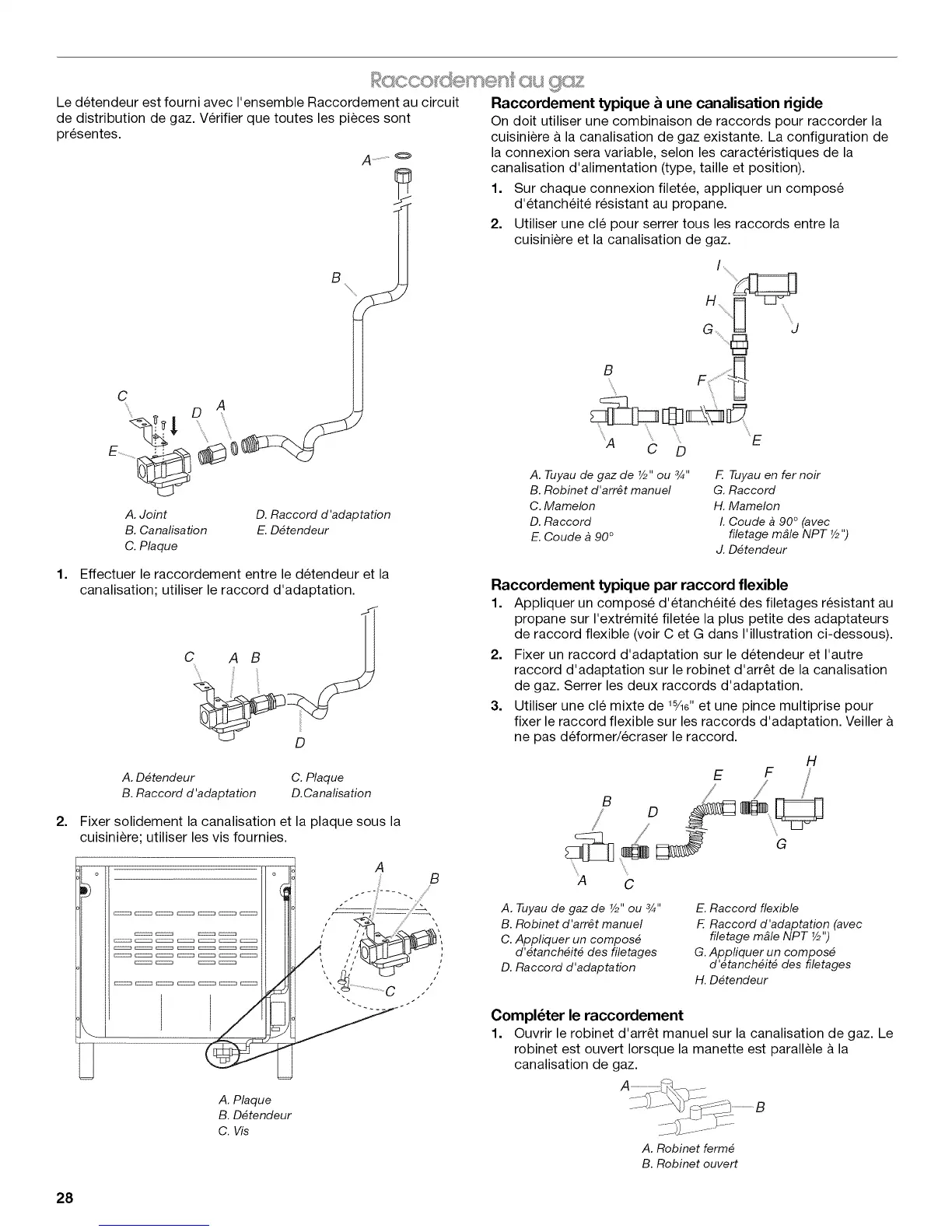

IKEA IDC875SS0 - Page 28

Le detendeur est fourni avec I'ensemble Raccordement au circuit
de distribution de gaz. Verifier que toutes les pieces sont
presentes.
A..............<=_
B
C
....' D A
A. Joint D. Raccord d'adaptation
B. Ca nalisa tion E. D_ tendeur
C. Plaque
Raccordement typique _ une canalisation rigide
On doit utiliser une combinaison de raccords pour raccorder la
cuisiniere a la canalisation de gaz existante. La configuration de
la connexion sera variable, selon les caracteristiques de la
canalisation d'alimentation (type, taille et position).
1. Sur chaque connexion filetee, appliquer un compose
d'etanch6it6 resistant au propane.
2. Utiliser une cle pour serrer tousles raccords entre la
cuisiniere et la canalisation de gaz.
F "¸
A C D E
A. Tuyau de gaz de Y2"ou 3/4" F. Tuyau en fer noir
B. Robinet d'arrat manuel G. Raccord
C. Mamelon H. Mamelon
D. Raccord I. Coude _ 90 ° (avec
E. Coude _ 90 ° filetage m_le NPT Y2")
J. D_tendeur
1=
2=
Effectuer le raccordement entre le detendeur et la
canalisation; utiliser le raccord d'adaptation.
C A
D
A. D_tendeur C. Plaque
B. Raccord d'adaptation D.Canalisation
Fixer solidement la canalisation et la plaque sous la
cuisiniere; utiliser les vis fournies.
o
A
Raccordement typique par raccord flexible
1. Appliquer un compose d'etanch6it6 des filetages resistant au
propane sur I'extremit6 filetee la plus petite des adaptateurs
de raccord flexible (voir C et G dans I'illustration ci-dessous).
2. Fixer un raccord d'adaptation sur le detendeur et I'autre
raccord d'adaptation sur le robinet d'arr_t de la canalisation
de gaz. Serrer les deux raccords d'adaptation.
3. Utiliser une cle mixte de 15/ld'et une pince multiprise pour
fixer le raccord flexible sur les raccords d'adaptation. Veiller
ne pas deformer/6craser le raccord.
H
E
B
D
C
A. Tuyau de gaz de Y2"ou 3/4"
B. Robinet d'arr_t manuel
C. Appliquer un compos_
d'_tanch_it_ des filetages
D. Raccord d'adaptation
G
E. Raccord flexible
F. Raccord d'adaptation (avec
filetage m#le NPT Y2")
G. Appfiquer un compos_
d'_tanch_it_ des filetages
H. D_tendeur
Completer le raccordement
1. Ouvrir le robinet d'arr_t manuel sur la canalisation de gaz. Le
robinet est ouvert Iorsque la manette est parallele & la
canalisation de gaz.
A. Plaque
B. D_tendeur
C. Vis
A. Robinet ferm_
B. Robinet ouvert
