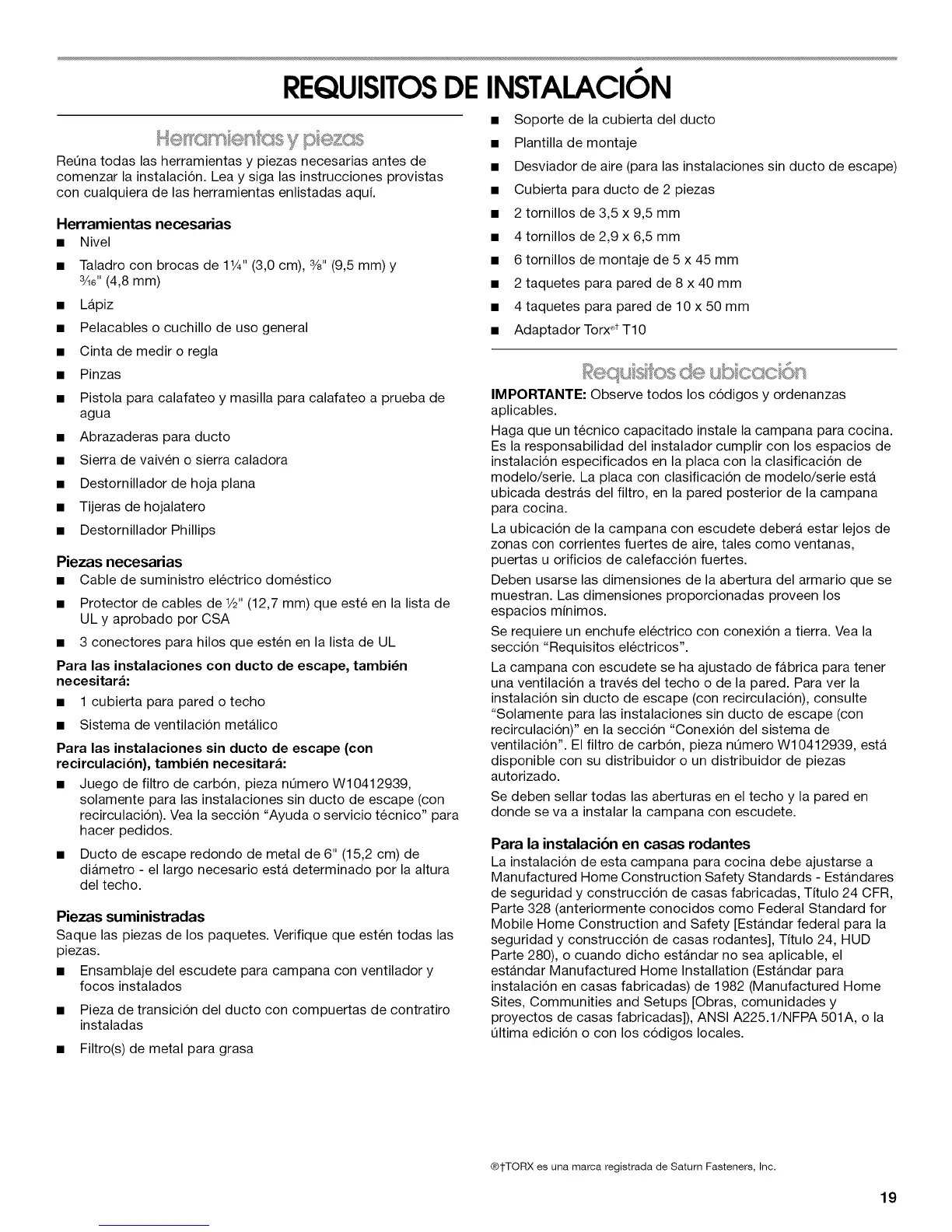

REQUlSlTOSDEINSTALACION
..........................,,..y s
ReQna todas las herramientas y piezas necesarias antes de
comenzar la instalacion. Lea y siga las instrucciones provistas
con cualquiera de las herramientas enlistadas aqui.
Herramientas necesarias
• Nivel
• Taladro con brocas de 1W' (3,0 cm), %" (9,5 mm) y
3/18"(4,8 mm)
• Lapiz
• Pelacables o cuchillo de uso general
• Cinta de medir o regla
• Pinzas
• Pistola para calafateo y masilla para calafateo a prueba de
agua
• Abrazaderas para ducto
• Sierra de vaiven o sierra caladora
• Destornillador de hoja plana
• Tijeras de hojalatero
• Destornillador Phillips
Piezas necesarias
• Cable de suministro electrico domestico
• Protector de cables de _/2"(12,7 mm) que este en la lista de
UL y aprobado por CSA
• 3 conectores para hilos que esten en la lista de UL
Para las instalaciones con ducto de escape, tambi_n
necesitara:
• 1 cubierta para pared o techo
• Sistema de ventilacion metalico
Para las instalaciones sin ducto de escape (con
recirculacibn), tambi_n necesitara:
• Juego de filtro de carbon, pieza nQmero W10412939,
solamente para las instalaciones sin ducto de escape (con
recirculacion). Vea la seccion "Ayuda o servicio tecnico" para
hacer pedidos.
• Ducto de escape redondo de metal de 6" (15,2 cm) de
diametro - el largo necesario esta determinado por la altura
del techo.
Piezas suministradas
Saque las piezas de los paquetes. Verifique que esten todas las
piezas.
• Ensamblaje del escudete para campana con ventilador y
focos instalados
• Pieza de transicion del ducto con compuertas de contratiro
instaladas
• Filtro(s) de metal para grasa
• Soporte de la cubierta del ducto
• Plantilla de montaje
• Desviador de aire (para las instalaciones sin ducto de escape)
• Cubierta para ducto de 2 piezas
• 2 tornillos de 3,5 x 9,5 mm
• 4 tornillos de 2,9 x 6,5 mm
• 6 tornillos de montaje de 5 x 45 mm
• 2 taquetes para pared de 8 x 40 mm
• 4 taquetes para pared de 10 x 50 mm
• Adaptador Torx_'tT10
IMPORTANTI=: Observe todos los codigos y ordenanzas
aplicables.
Haga que un t@cnico capacitado instale la campana para cocina.
Es la responsabilidad del instalador cumplir con los espacios de
instalacion especificados en la placa con la clasificacion de
modelo/serie. La placa con clasificacion de modelo/serie esta
ubicada destrAs del filtro, en la pared posterior de la campana
para cocina.
La ubicacion de la campana con escudete deberA estar lejos de
zonas con corrientes fuertes de aire, tales como ventanas,
puertas u orificios de calefaccion fuertes.
Deben usarse las dimensiones de la abertura del armario que se
muestran. Las dimensiones proporcionadas proveen los
espacios minimos.
Se requiere un enchufe electrico con conexion a tierra. Vea la
seccion "Requisitos electricos".
La campana con escudete se ha ajustado de fabrica para tener
una ventilacion a traves del techo o de la pared. Para ver la
instalacion sin ducto de escape (con recirculacion), consulte
"Solamente para las instalaciones sin ducto de escape (con
recirculacion)" en la seccion "Conexion del sistema de
ventilacion". El filtro de carbon, pieza nQmero W10412939, esta
disponible con su distribuidor o un distribuidor de piezas
autorizado.
Se deben sellar todas las aberturas en el techo y la pared en
donde se va a instalar la campana con escudete.
Para la instalaci6n en casas rodantes
La instalacion de esta campana para cocina debe ajustarse a
Manufactured Home Construction Safety Standards - Estandares
de seguridad y construccion de casas fabricadas, Titulo 24 CFR,
Parte 328 (anteriormente conocidos como Federal Standard for
Mobile Home Construction and Safety [Estandar federal para la
seguridad y construccion de casas rodantes], Titulo 24, HUD
Parte 280), o cuando dicho estandar no sea aplicable, el
estandar Manufactured Home Installation (Estandar para
instalacion en casas fabricadas) de 1982 (Manufactured Home
Sites, Communities and Setups [Obras, comunidades y
proyectos de casas fabricadas]), ANSI A225.1/NFPA 501A, o la
Qltima edicion o con los codigos locales.
®I'TORX es una marca registrada de Saturn Fasteners, Inc.
19
