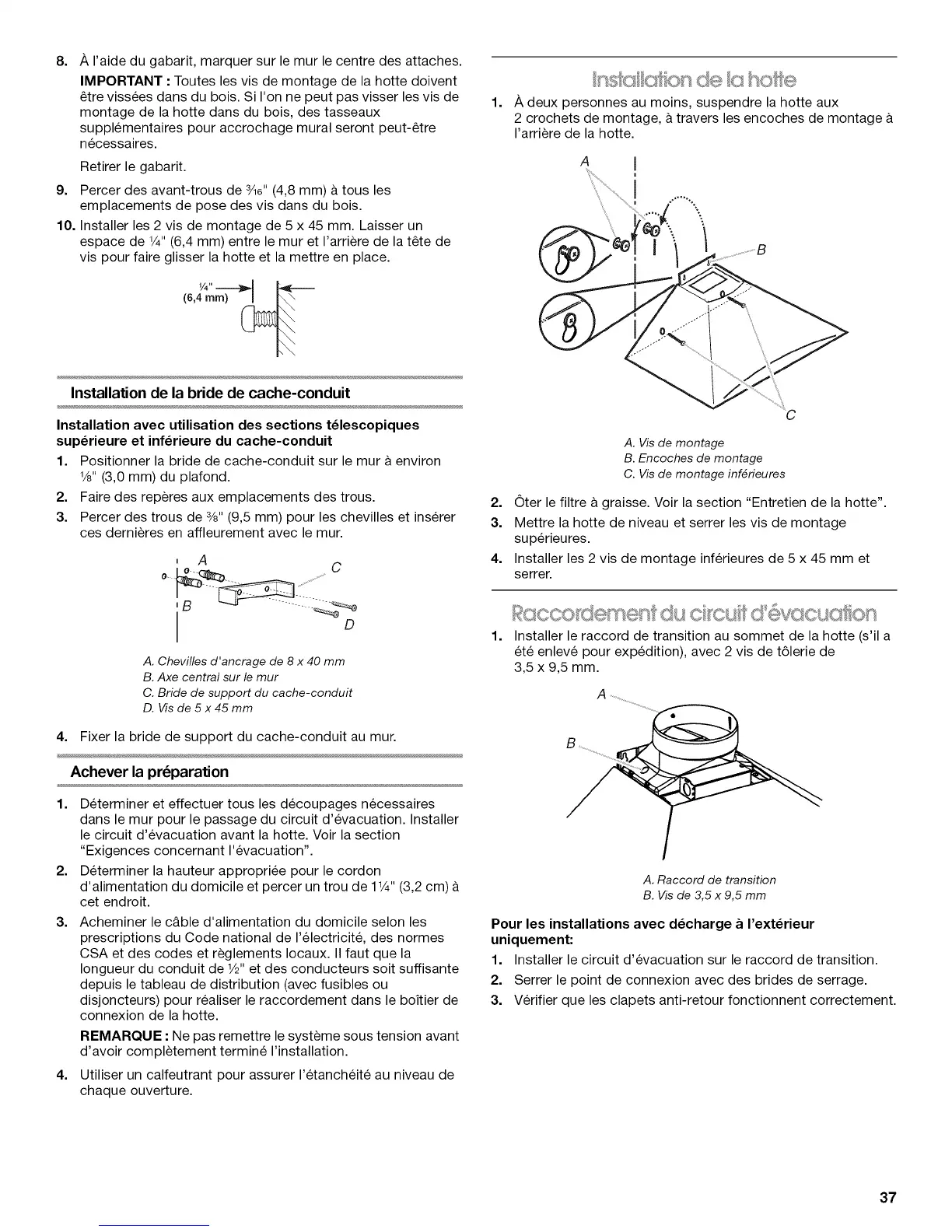

8.
A I'aide du gabarit, marquer sur le mur le centre des attaches.
IMPORTANT •Toutes les vis de montage de la hotte doivent
_tre vissees dans du bois. Si I'on ne peut pas visser les vis de
montage de la hotte dans du bois, des tasseaux
supplementaires pour accrochage mural seront peut-_tre
necessaires.
Retirer le gabarit.
9. Percer des avant-trous de 3Ae"(4,8 mm) & tousles
emplacements de pose des vis dans du bois.
10. Installer les 2 vis de montage de 5 x 45 mm. Laisser un
espace de 1/4"(6,4 mm) entre le mur et I'arriere de la t_te de
vis pour faire glisser la hotte et la mettre en place.
(6,4rnrn) _
Installation de la bride de cache-conduit
Installation avec utilisation des sections t_lescopiques
sup_rieure et inf_rieure du cache-conduit
1. Positionner la bride de cache-conduit sur le mur a environ
1/8"(3,0 mm) du plafond.
2. Faire des reperes aux emplacements des trous.
3. Percer des trous de 3/8"(9,5 mm) pour les chevilles et inserer
ces dernieres en affleurement avec le mur.
o _Aq_:_ ...... ...........C
A. Chevilles d'ancrage de 8 x 40 mm
B. Axe central sur lemur
C. Bride de support du cache-conduit
D. Vis de 5 x 45 mm
4. Fixer la bride de support du cache-conduit au mur.
Achever la preparation
1. Determiner et effectuer tous les decoupages necessaires
dans lemur pour le passage du circuit d'evacuation. Installer
le circuit d'evacuation avant la hotte. Voir la section
"Exigences concernant I'evacuation".
2. Determiner la hauteur appropriee pour le cordon
d'alimentation du domicile et percer un trou de 11¼"(3,2 cm)
cet endroit.
3. Acheminer le c&ble d'alimentation du domicile selon les
prescriptions du Code national de I'electricit6, des normes
CSA et des codes et r_glements Iocaux. II faut que la
Iongueur du conduit de Y2" et des conducteurs soit suffisante
depuis le tableau de distribution (avec fusibles ou
disjoncteurs) pour realiser le raccordement dans le boitier de
connexion de la hotte.
REMARQUE : Ne pas remettre le systeme sous tension avant
d'avoir completement termine I'installation.
4. Utiliser un calfeutrant pour assurer I'etanch6it6 au niveau de
chaque ouverture.
1. A deux personnes au moins, suspendre la hotte aux
2 crochets de montage, & travers les encoches de montage &
I'arriere de la hotte.
%
C
A. Vis de montage
B. Encoches de montage
C. Vis de montage inf_rieures
2. Oter le filtre a graisse. Voir la section "Entretien de la hotte".
3. Mettre la hotte de niveau et serrer les vis de montage
superieures.
4. Installer les 2 vis de montage inferieures de 5 x 45 mm et
serrer.
1.
_C_'__@_ 4,, _i_p_ _ _ ÷.......
Installer le raccord de transition au sommet de la hotte (s'il a
@t@enlev@ pour expedition), avec 2 vis de t61erie de
3,5 x 9,5 mm.
A
A. Raccord de transition
B. Vis de 3,5 x 9,5 mm
Pour les installations avec d_charge a I'ext_rieur
uniquement:
1. Installer le circuit d'evacuation sur le raccord de transition.
2. Serrer le point de connexion avec des brides de serrage.
3. Verifier que les clapets anti-retour fonctionnent correctement.
37
