32

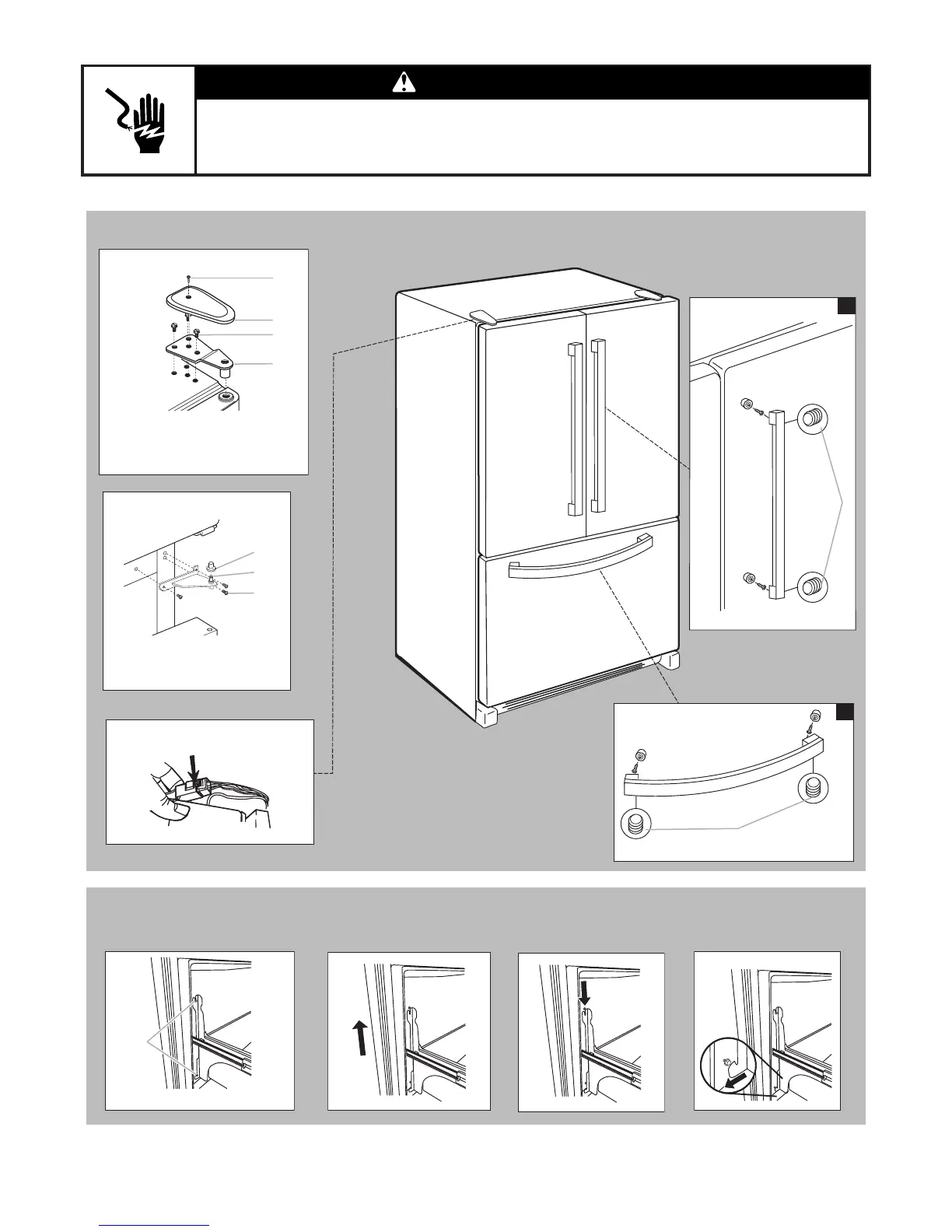

Portes à double battant
AVERTISSEMENT
Risque de choc électrique
Déconnecter la source de courant électrique avant d'enlever les portes.
Le non-respect de cette instruction peut causer un décès ou un choc électrique.
Retrait et réinstallation des portes
B
A
C
D
A
B
C
A
1
A
2
A
Charnières supérieures
A. Vis du couvre-charnière
B. Couvre-charnière supérieur
C. Vis de charnière à tête hexagonale
de 5/16"
D. Charnière supérieure
Charnières inférieures
A. Couvercle d’axe de charnière
B. Charnière inférieure
C. Vis de charnière
Fiche de câblage
A. Vis de blocage de
3⁄32" ou 1⁄8"
A. Vis de blocage de 3⁄32" ou 1⁄8"
Retrait du tiroir
Réinstallation de l’avant du tiroir
A. 4 vis de support
de porte desserrées
